sku: w117573

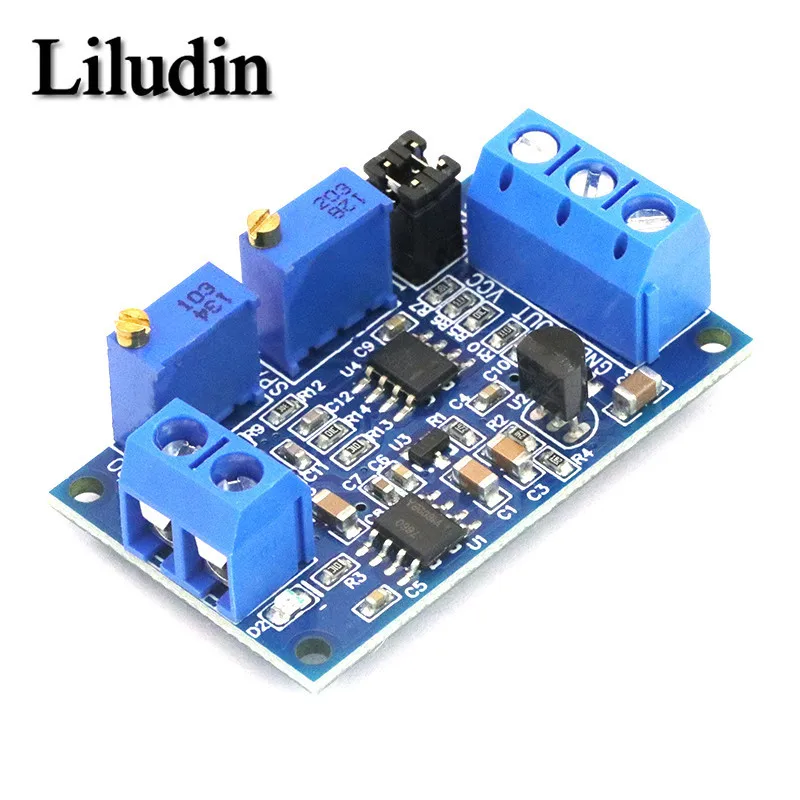

Opis: V procese prenosu signálu obvodu sa signál napätia oslabí so zvýšením prenosovej vzdialenosti a prúdový prenos sa môže vyhnúť oslabeniu signálu. Modul sa používa na koniec prenosu prúdu prúdu, signál je signál Prevedený na napätie signálu pre detekciu SCM. Súčasný vstup podporuje 4-20MA a 0-20MA a výstup napätia podporuje 0-3.3V 0-5V 0-10V.Highlight: rozsah napájacieho napätia je široký a výstupné napätie napätie podporuje viac rozsahov; Nulový a plný rozsah je možné nastaviť automaticky; Vysoká stabilita, dobrá linearita, priemyselná trieda; Odber vzorkovania prúdového signálu prijíma vysoký presný farebný odpor kruhu, ktorý má vysokú presnosť, malý útvar teploty a výučba vysokého výkonu: 1. Modul je pripojený podľa definície, napájacie napätie je 7-36V (ak má výstup na 10V, napájacie napätie musí byť väčšie ako 12 V) 2. Po zapnutí by malo byť svetlo D2 jasné, inak skontrolujte pripojenie linky. Doska s ochranou proti spätnému pripojeniu, spätné pripojenie nespálenie. 3. Ak je prúdový vstup minimálny (0MA alebo 4MA), upravte nulové potenciometra tak, aby výstup Vout bol minimálny (0,0 V alebo iné napätie) 4. Ak je prúdový vstup maximálny (20MA) Potentiometer, takže výstup Vout je maximálna hodnota (3,3 V alebo 5V alebo 10V, keď je vstup 4-20 mA, minimálny výstup môže byť 2,5 V). Ak sa môžete venovať vašim potrebám -20 mA: 0--2,5 V Rozsah: J1 1,2 stôp krátke pripojenie, 3,4 stôp krátke pripojenie 0--3,3 V Rozsah: J1 1,2 stôp mimo, 3,4 stôp mimo 0-5,0 V rozsah : J1 1,2 stôp krátke pripojenie, 3,4 stôp krátke pripojenie 0-10,0V Rozsah: J1 1,2 stôp krátke pripojenie, 3,4 stôp od 0-20 mA Krátke pripojenie s dĺžkou 2 stôp, 3,4 stôp krátke pripojenie 0-5,0V Rozsah: J1 1,2 stôp krátke pripojenie, 3,4 stôp krátke pripojenie 0-10,0V Rozsah: J1 1,2 stôp krátke pripojenie, 3,4 Zahrnutý balenie: 1 * Modul prúdu do napätia 0/4-20MA až 0 -10V.
