DIY Elektronická súprava LED LED svetlo svetlo mobilný telefón signál GSM SIGNAL DISPITS 1M SENSING DISTÁVA DC 3-12V pre spájkovaciu prax

€0.79 €0.88

IN STOCK
Farba
Množstvo:
-
+

sku: w124206

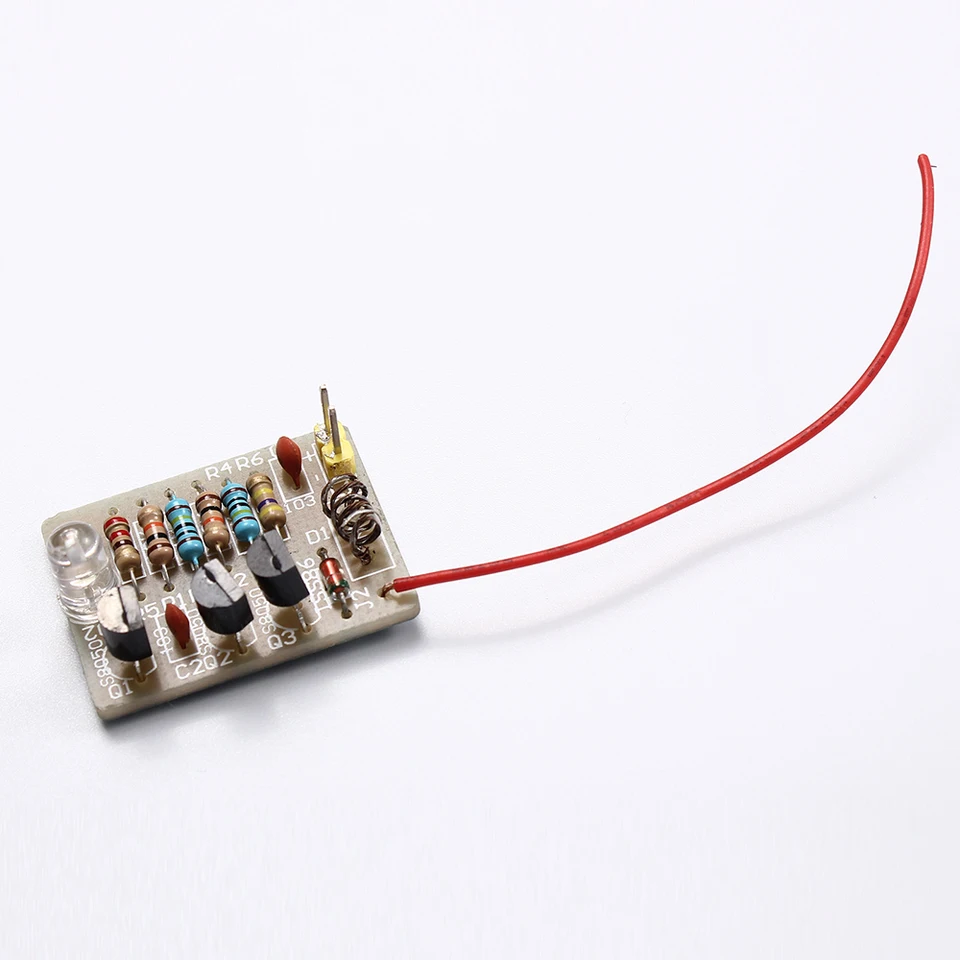

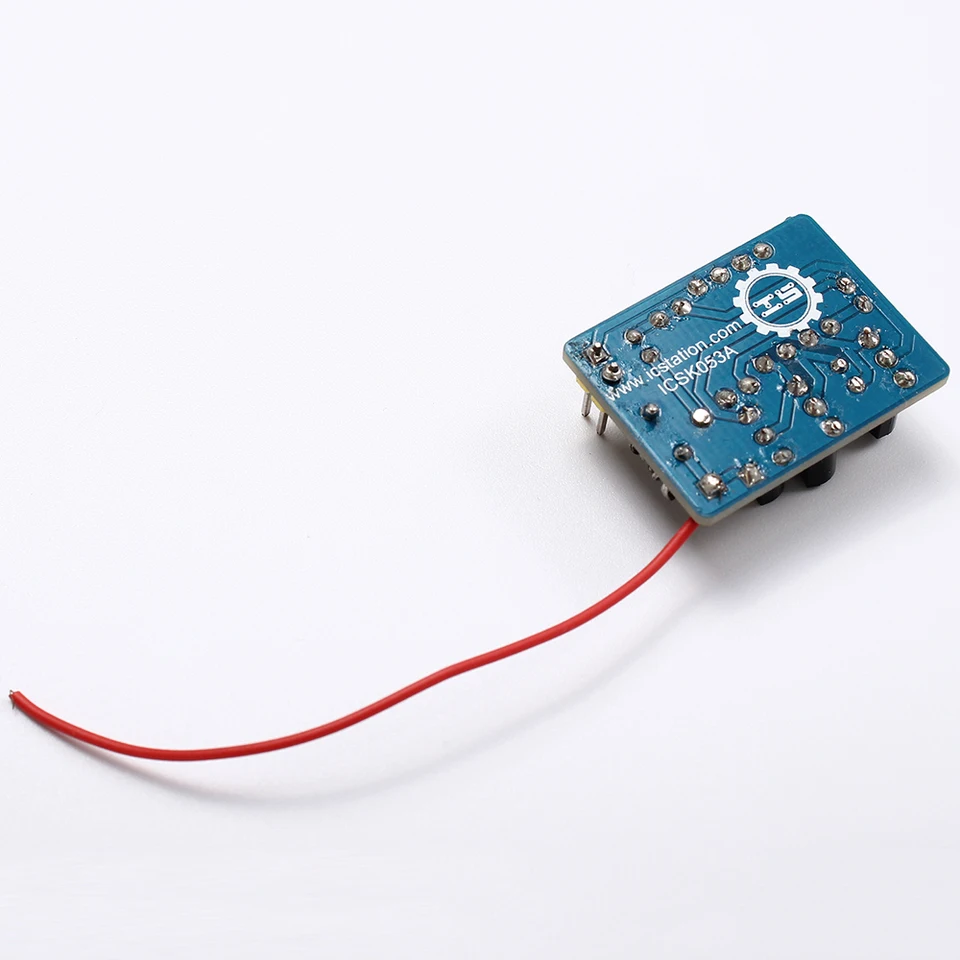

Signál mobilného telefónu LED blikajúce svetlo DIY KIT GSM SIGNAL DISPLES 1M SENSING Vzdialenosť DC 3-12V

Súprava na svetlá telefónu je možné použiť na snímanie displeja signálu GSM, snímanie vzdialenosti až do 1 m, je to veľmi zaujímavá súprava pre domácich majstrov.

1. Elektrické charakteristiky

1). Support napätie: 3 až 12 V;

2). Vzdialenosť: asi 1 m;

3) .PCB Veľkosť dosky: 2,2 cm * 2,8 cm;

4) .Scope: Signál mobilného telefónu GSM, ktorý nie je k dispozícii pre CDMA Mobile;

2. Teória obvodov:

Hlavným obvodom je amplifikovaný signálny obvod snímača antény a obvod. Signál prenosu cez anténu 3 až S8050 Tranzistorový zosilňovač na pohon LED, takže osvetlenie Zistí signál na rozsvietenie LED.

3. Zamestnanie:

Indukčnosť výroby:

Indukčnosť 0,25 až 0,5 mm smaltovaná v jadre pera vyššie môže byť okolo 5-10 kôl. Po dobrom kole s čepeľou na zoškrabanie farby Inductor 2, takže ideme spájkaní na dosku.

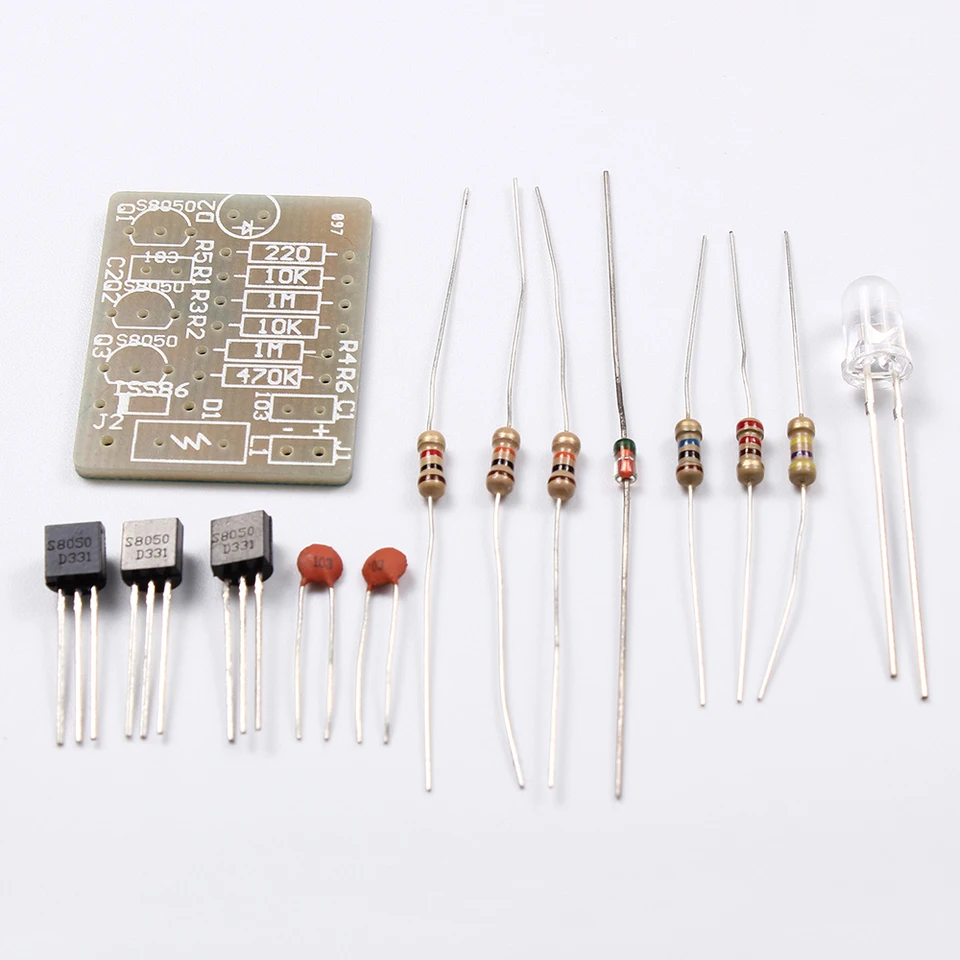

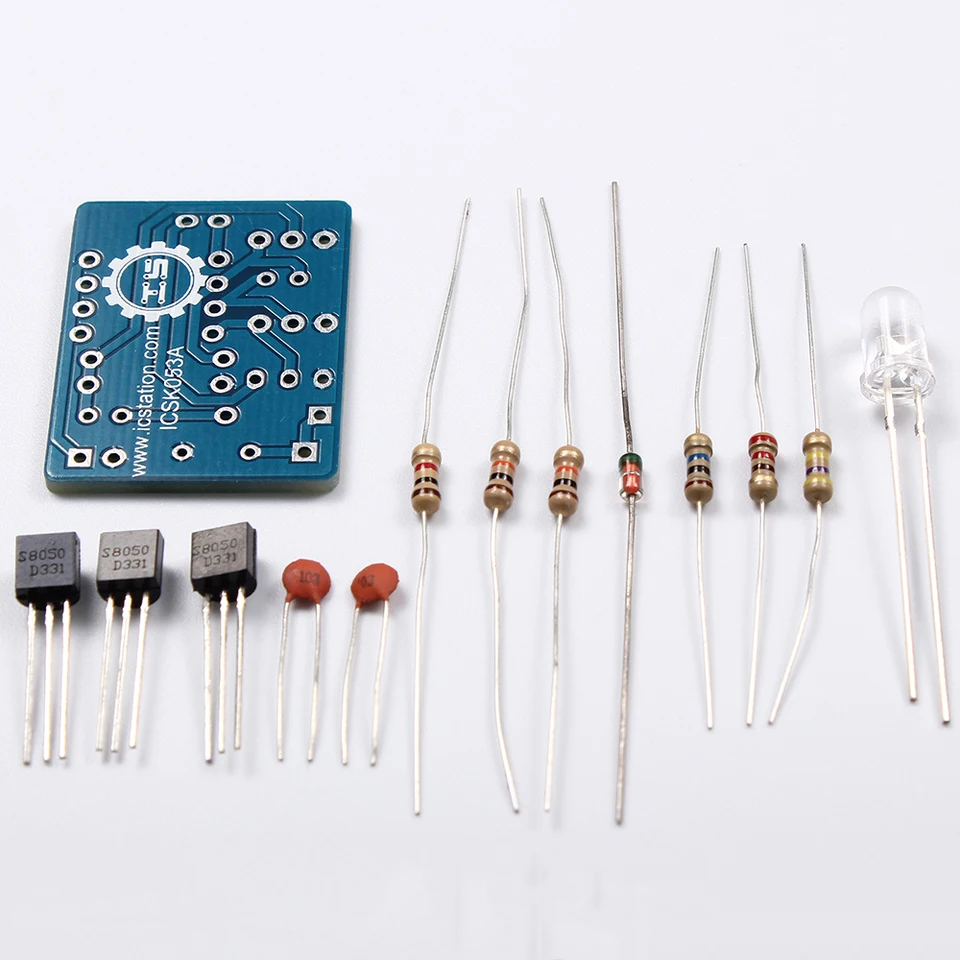

4. Zoznam komponentov

Komponent

Štítok

Stopa

Hodnota

Počet

Keramické kondenzátory

C1, C2

RAD-0.1

103

2

ISS86

D1

Do-35

2

5 mm, zatiaľ čo LED

D2

LED_5 mm

1

0,35 mm smaltovaný

1

S8050

Q1, Q2, Q3

Do-92b

3

Odpor

R1, R2

Axiálne-0.4

10k

4

Odpor

R3

Axiálne-0.4

10 m

2

Odpor

R4

Axiálne-0.4

1k

2

Odpor

R5

Axiálne-0.4

220

2

Odpor

R6

Axiálne-0.4

470k

2

Relatívna značky:

Značka IS
Balík Sáčok
Prevádzková teplota -25 ~ 85 Celsius
Číslo modelu SVETLO SIGLE SIGNAL
Napájacie napätie DC 3-12V
Aplikácia Počítač
Pôvod Pevninská Čína
Stav Nový
Typ Logické ICS
Funkcia 1 SVETLO SIGLE SIGNAL
Funkcia 2 GSM Signal Light Kit
