sku: w127326

Parametre produktu:

10A verzia:

1 pracovné napätie: DC 12V (verzia 12V) alebo 24V (verzia 24 V) (napájanie napájania jednosmerného napájania ≥ Power motora X3);

2 použiteľný motor: 12 V/24 V Brushed DC Motor;

3 Maximálny prúd: krátkodobý pracovný prúd 10A, dlhodobý pracovný prúd 3A;

4 Rozsah nastavenia ochrany prúdu: 0,2A ~ 10a;

5 Ovládanie motora: dopredu, spätná;

6 pracovných režimov: 2 voliteľné režimy, nekryjúce a sebaklamné;

7 Pracovný prúd (okrem motora): 40 mA;

8 Veľkosť: 97*50*32 mm (s škrupinou), 79,5*48,2*19 mm (bez škrupiny);

9 Hmotnosť: 80,3 gramov (s škrupinou), 45,5 g (bez škrupiny).

Verzia 20A/30A:

1 pracovné napätie: DC 12V (verzia 12V) alebo 24V (verzia 24 V) (napájanie napájania jednosmerného napájania ≥ Power motora X3);

2 použiteľný motor: 12 V/24 V Brushed DC Motor;

3 Maximálny prúd: krátkodobý pracovný prúd 20A/30A, dlhodobý pracovný prúd 10A;

4 Rozsah nastavenia prúdu: 0,2A ~ 20a/0,2a ~ 30a;

5 Ovládanie motora: dopredu, spätná;

6 pracovných režimov: 2 voliteľné režimy, nekryjúce a sebaklamné;

7 Pracovný prúd (okrem motora): 5-70MA;

8 Veľkosť: 87*58*25 mm;

9 Hmotnosť: 80,1 gramov

Prosím, kontaktujte ma pre podrobné pokyny

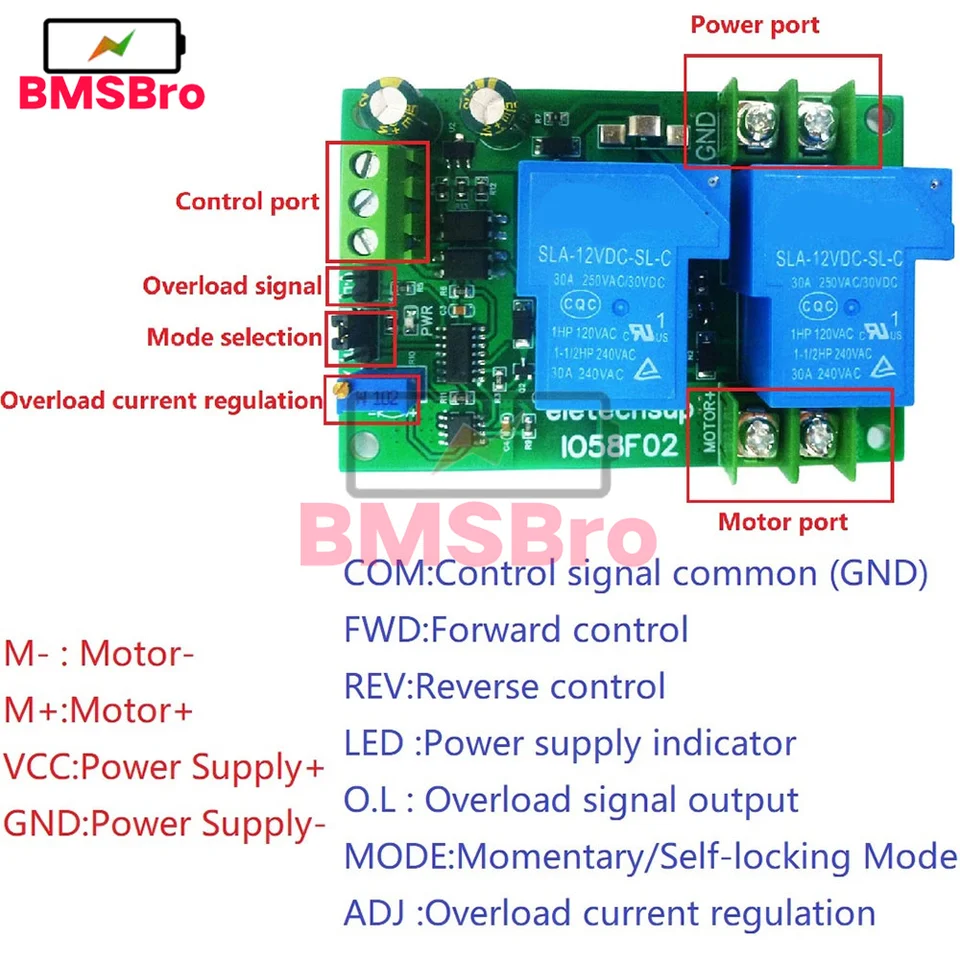

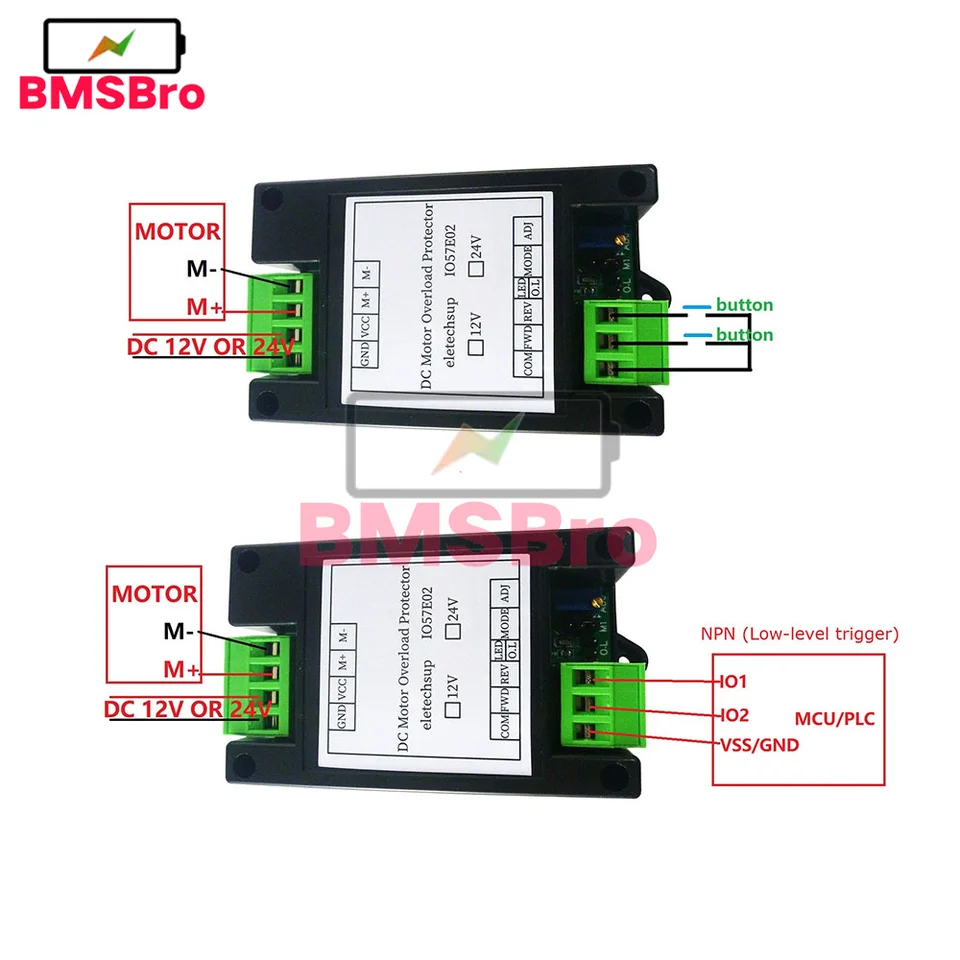

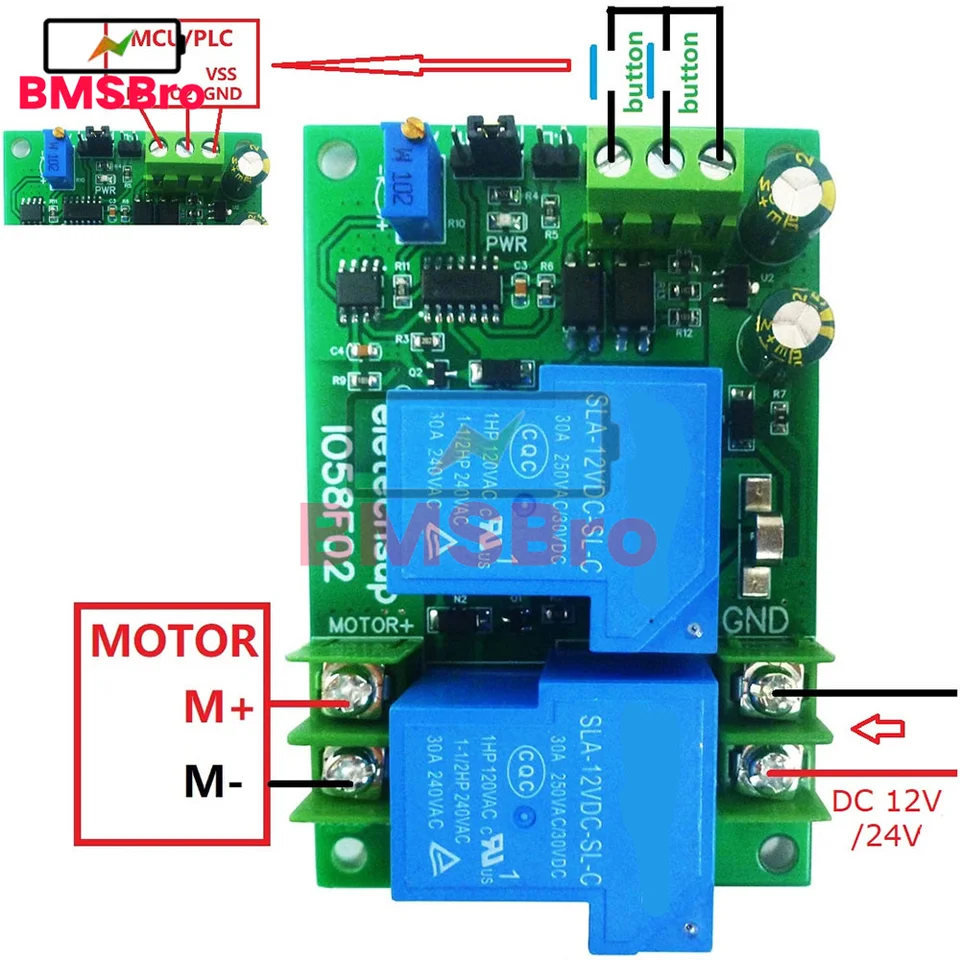

Popis PIN

M-: motor-

M+: Motor+

VCC: napájanie+

GND: napájanie-

Com: Control Signal Common Terminal (GND)

FWD: Ovládanie vpred

Rev: Revers Control

LED: Indikátor napájania

OL: Výstup signálu preťaženia

Režim: Výber režimu režimu okamžitého/sebaklam

ADJ: Preťaženie súčasného regulácie

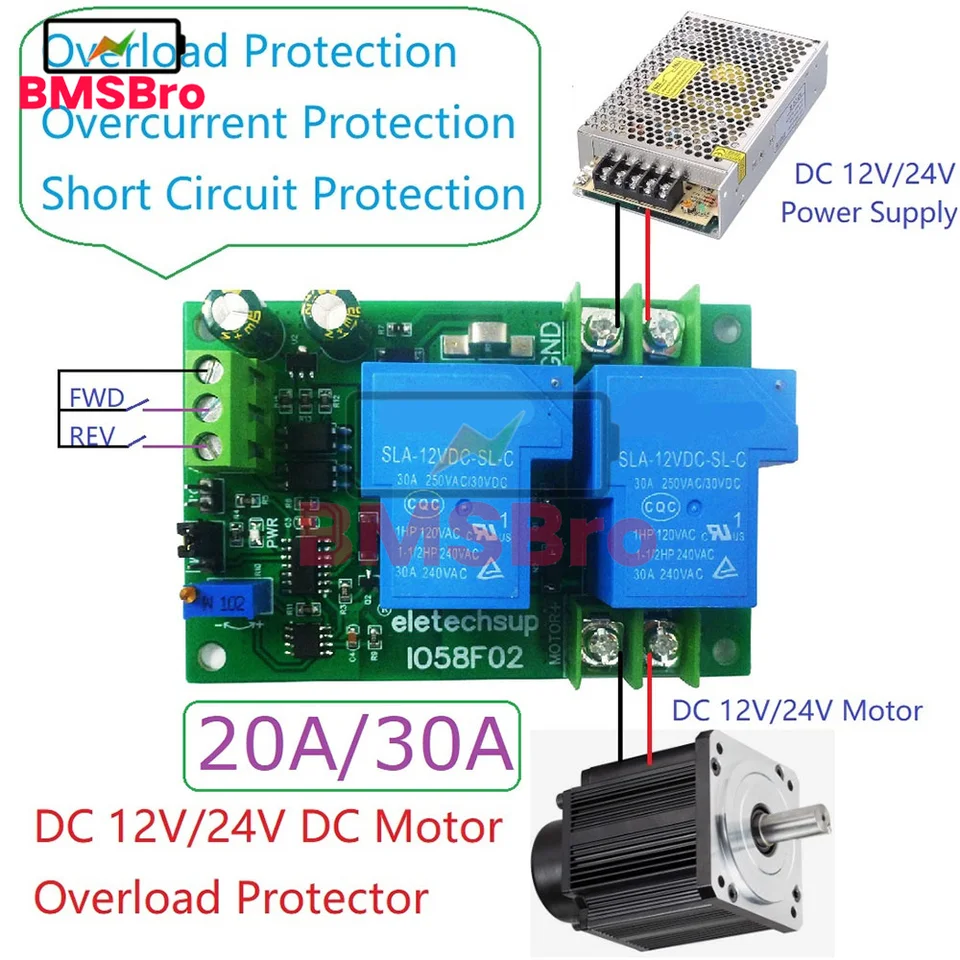

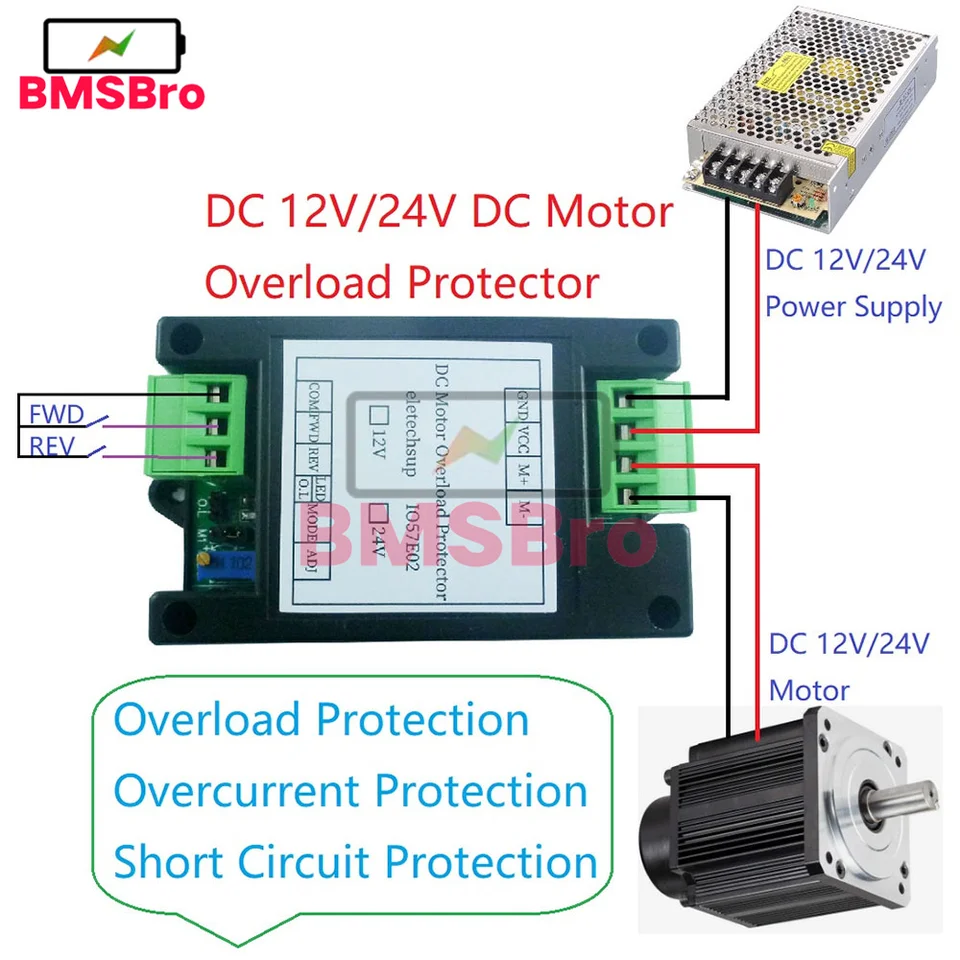

Aplikácia

Ochrana proti preťaženiu motora

Nadprúdová ochrana

Ochrana proti skratu motora
