sku: w14114

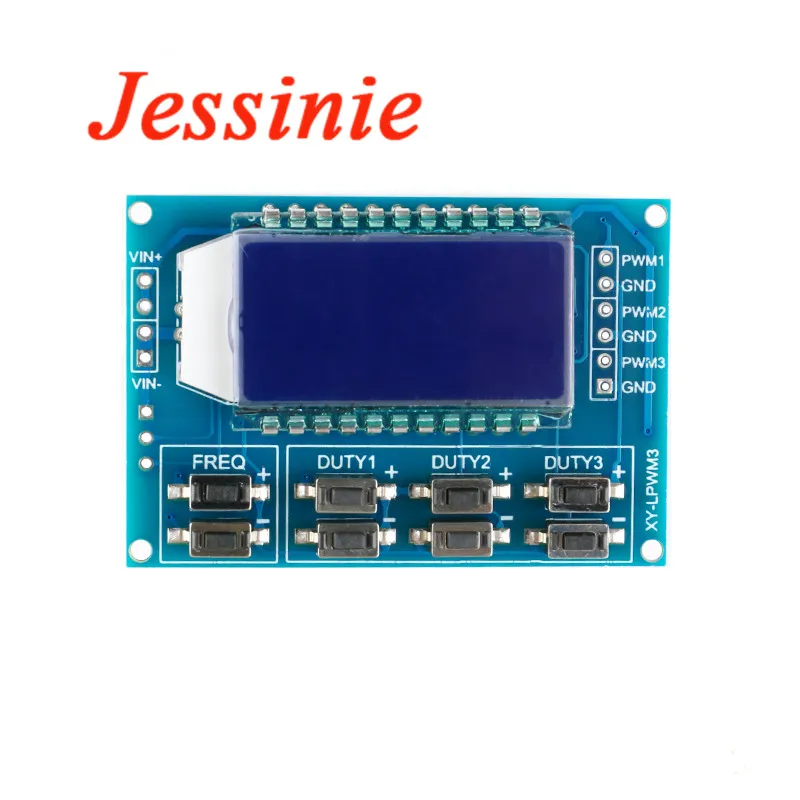

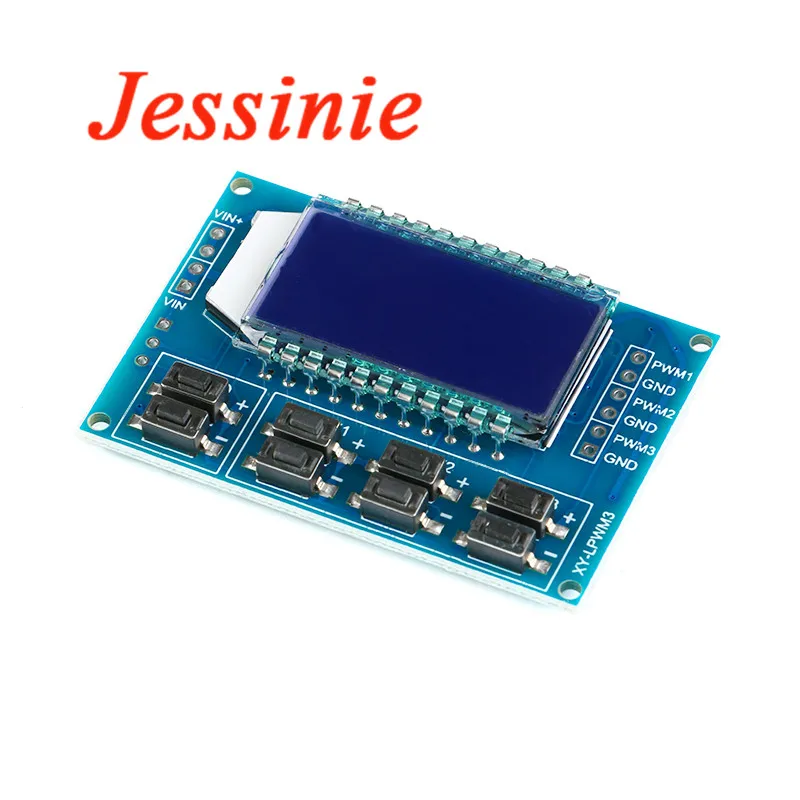

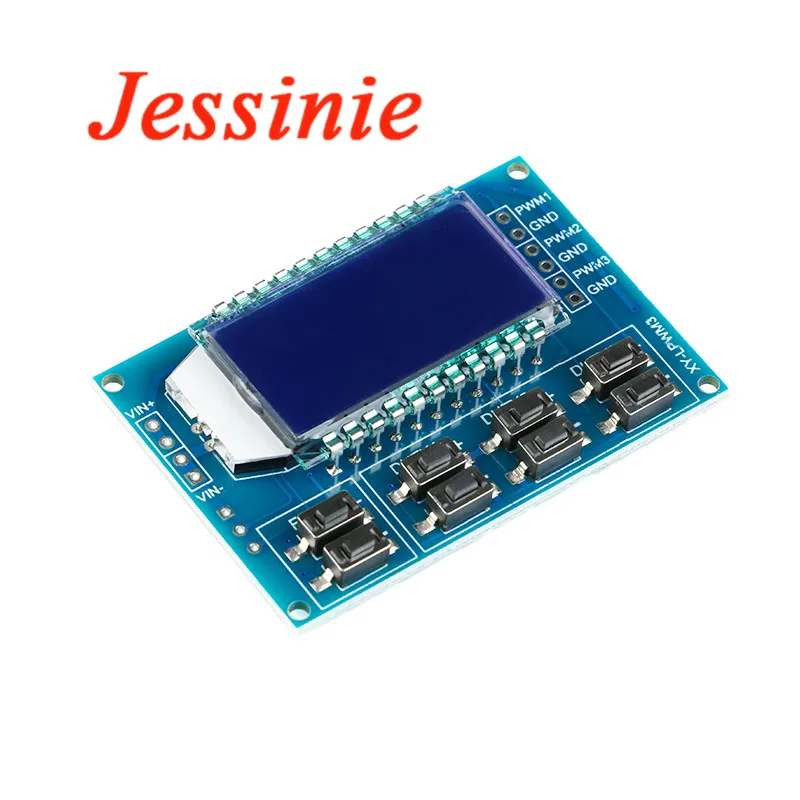

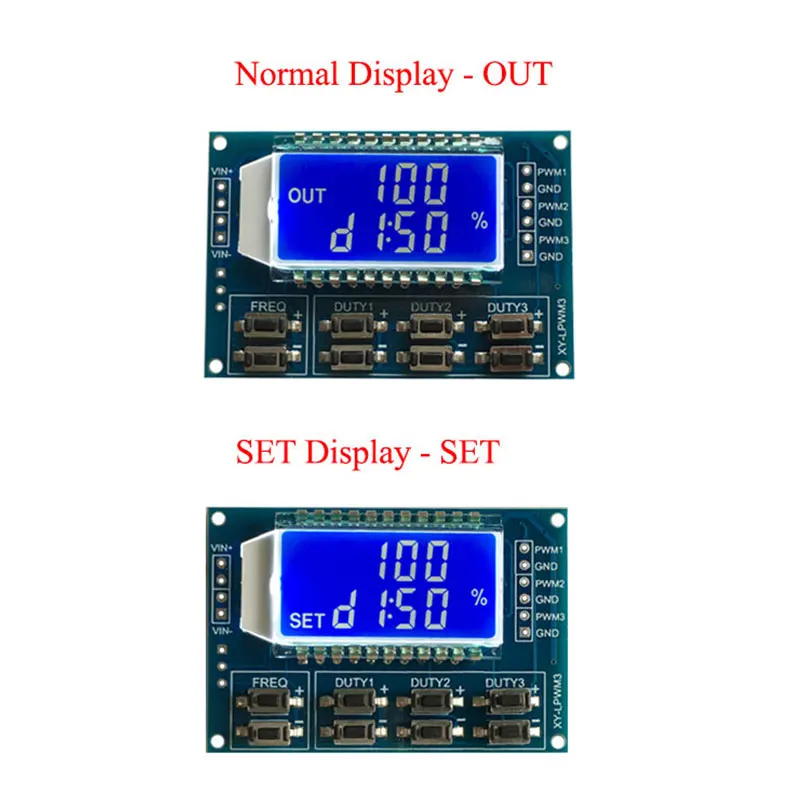

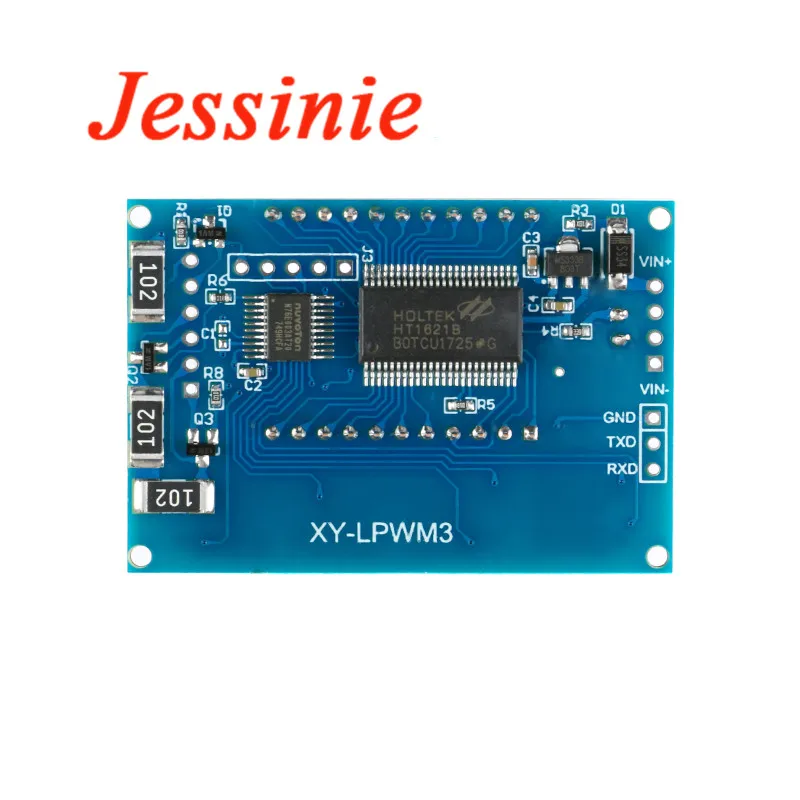

Modul zvýrazňuje 1. Trojcestný výstup PWM, nastaviteľná frekvencia, trojcestný frekvenčný výstup, pracovný cyklus je možné upraviť nezávisle, vhodný pre väčšinu príležitostí; 2. LCD kvapalný kryštálový displej a pracovný cyklus, veľmi jasný, veľmi ľahko upraviteľný 3. Široký frekvenčný rozsah a vysoká presnosť; 4. Sériový komunikačný modul Opis 3-cestného výstupu PWM, široký frekvenčný rozsah, pracovný cyklus je možné upraviť nezávisle v reálnom čase; Frekvencia je rozdelená do štyroch rozsahov, automaticky prepínanie: 1.xxx (bez desatinnej čiarky): minimálna jednotka je 1 Hz, rozsah hodnoty je 1 Hz ~ 999Hz; 2.x.xx (desatinná čiarka je na stole miesta) je 0,01 kHz, rozsah hodnoty je 1,00 kHz ~ 9,99 kHz; 3.xx.x (desatinná čiarka za desať): minimálna jednotka je 0,1 kHz; Rozsah hodnoty je 10,0 kHz ~ 99,9 kHz 4.xxx (desatinná čiarka za desať a stovky): minimálna jednotka je 1 kHz; Rozsah hodnoty je 1 kHz ~ 150 kHz EGFRequency Display: 100 predstavuje výstup PWM 100 Hz impulz; 1.01 predstavuje výstup PWM 1,01K impulz; 54.1 označuje výstup PWM 54,1 kHz pulz; 1.2.4 označuje výstupný impulz PWM 124 kHz; Hodnoty pracovného cyklu sa pohybujú od 0 do 100%, kde 100%je vyjadrené v%. Všetky nastavovacie parametre sa ukladajú po vypnutí. Parameter Nastavenia Modul má 8 nezávislých kľúčov na nastavenie frekvenčného a pracovného cyklu, podporu krátkeho tlače (Zvýšenie alebo Znížte jednotku) a dlhé stlačenie (rýchle zvýšenie alebo zníženie), je veľmi jednoduché, nastavte parametre automaticky uloženie, vypnutie sa nestratí. Tlačidlo 3-cestného cyklu je možné stlačiť súčasne, nastavenie v reálnom čase , LCD displej je pracovný cyklus posledného stlačeného tlačidla, v reálnom čase je veľmi silný, môže byť použitý ako jednoduchý skenovací skenovací cyklus viacerých cyklov. Parametre modulu 1. Pracovné napätie: 3,3 ~ 30 V; 2. Frekvenčný rozsah: 1Hz ~ 150 kHz; 3. Presnosť frekvencie: Presnosť v každom rozsahu je asi 2%; 4. Kapacita zaťaženia signálu: Výstupný prúd môže byť okolo 5 ~ 30 mA; 5. Výstupná amplitúda: Amplitúda a napájacie napätie PWM sú rovnaké; 7 2. Používa sa na generovanie signálu štvorcovej vlny na ovládanie ovládača motora; 3. Generujte nastaviteľné impulzy na použitie MCU; 4. Generujte nastaviteľné impulzy, obvody súvisiace s riadením (aplikácie regulácie rýchlosti sťahovania PWM). Nastavte frekvenciu PWM F1.0.5: Frekvencia nastavenia je 105 kHz (1,0,0 ~ 1.5.0) 2. Nastavte pracovný cyklus PWM DX: YYY: Nastavte pracovný cyklus PWM X: (1 ~ 3 ) PWM sériové číslo, rrr: (000 ~ 100) pracovný cyklus%; Napríklad D1: 050 nastavíte 1. pracovný cyklus PWM na 50%. 3. Prečítajte si parametre nastavenia Odosielajte reťazec Read na čítanie parametrov set. Nepodarilo sa nastaviť návrat: pád.
