sku: w148348

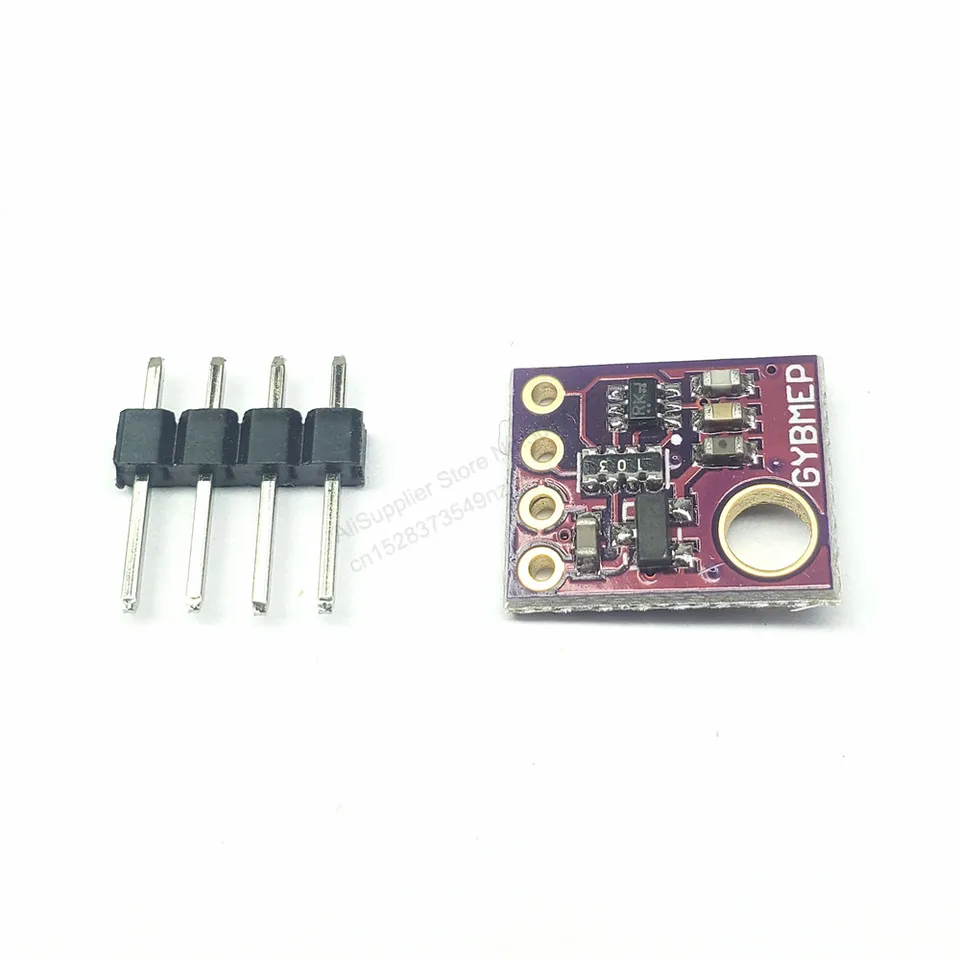

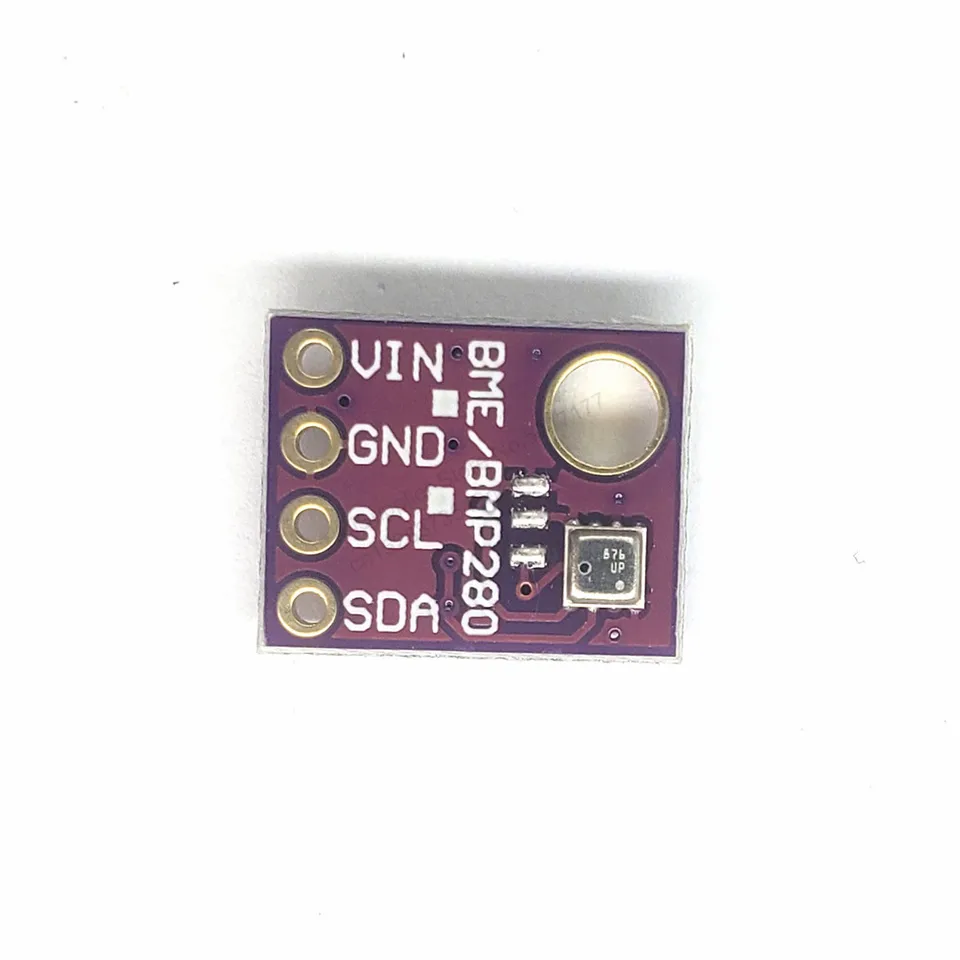

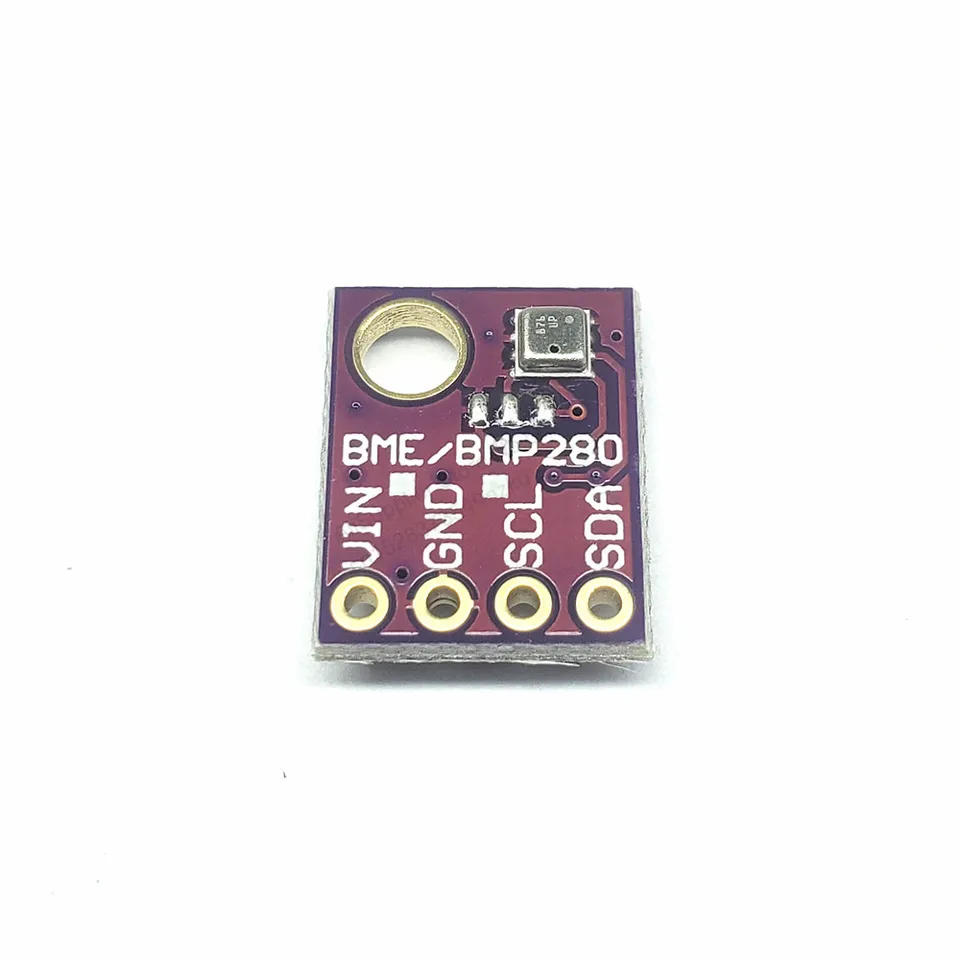

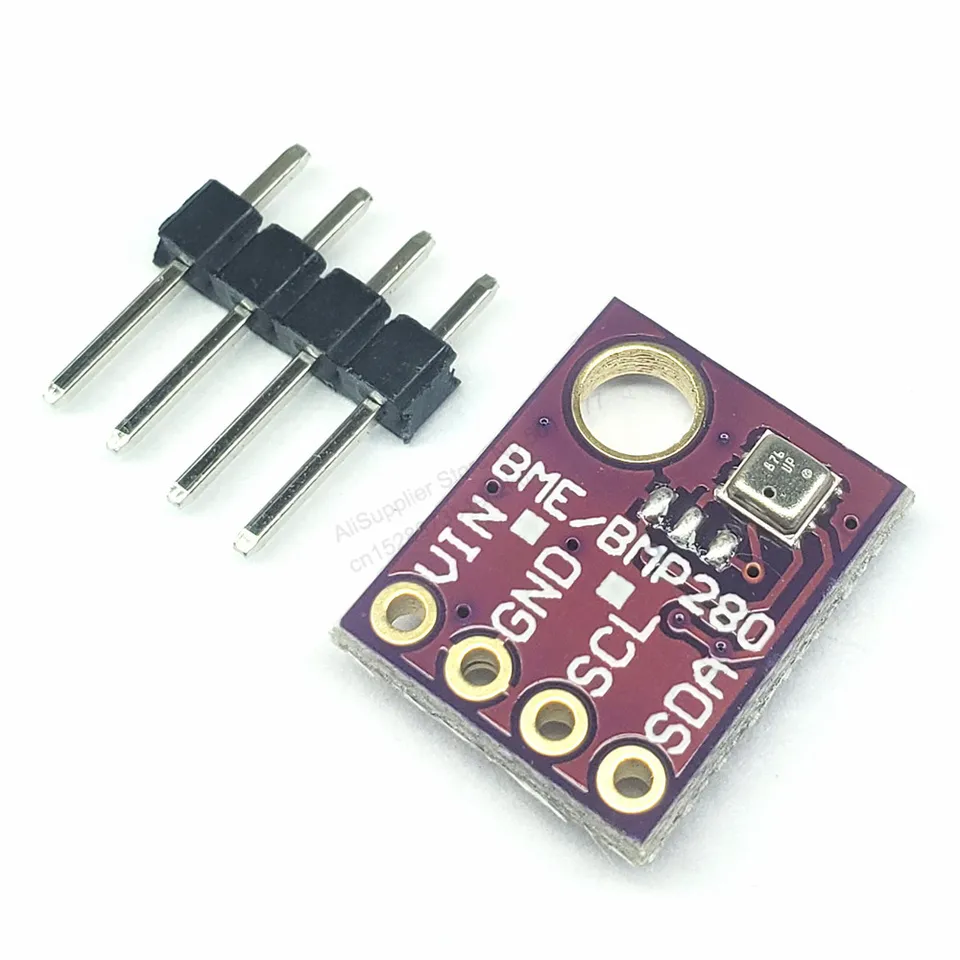

GY BME280 5V Modul snímača vlhkosti vzduchu TLAKOVÁ VIAC GY-BME280-5V

Opis

ME-BME280 je doska na prelome s snímačom teploty, vlhkosti a tlaku Bosch Sensortec ME280.

Doska má voliteľnú prepojku adresy I2C (spájkovací odkaz GS2), vytiahnuté odpory I2C, 7-kolíková hlavička 2,54 mm a dva montážne otvory 3,5 mm.

Predvolené nastavenie dosky; Jednoduhová koľajnica VDD = VDD_IO (Solder Link GS1), Resistors Ressistors (R2, R3) 10K, RECOLECT REECTOR 0OHM (R1), oddelenie kondenzátorov 0.1UF na obidvoch napájacích kolíkoch VDD & VDD_IO.

Ak pripojíte dosku k obom napájacím koľajniciam VDD_IO 1,8V a VDD 3.3V, nezabudnite odstrániť prepojku políčkovej koľajnice GS1!

Funkcie BME280

- Balík 2,5 mm x 2,5 mm x 0,93 mm kovové veko LGA

- Digitálne rozhranie I2C (do 3,4 MHz) a SPI (3 a 4 drôty, až 10 MHz)

- Prívodné napätie VDD Hlavné napájacie napätie: 1,71 V až 3,6 V

Rozsah napätia rozhrania VDDIO: 1,2 V až 3,6 V

- Aktuálna spotreba 1,8 UA @ 1 Hz vlhkosť a teplota

2,8 UA @ 1 Hz Tlak a teplota

3,6 UA @ 1 Hz vlhkosť, tlak a teplota

0,1 UA v režime spánku

- Prevádzkový rozsah -40…+85 C, 0… 100 % rel.HUMIDIDE, 300… 1100 HPA - Vlhkosť a senzor tlaku môžu byť nezávisle povolené/zakázané

Spoločnosť Bosch zintenzívnila svoju hru svojím novým senzorom BMP280, environmentálnym senzorom s teplotou, barometrickým tlakom, ktorý je aktualizáciou novej generácie na BMP085/BMP180/BMP183. Tento senzor je vynikajúci pre všetky druhy snímania počasia a dá sa dokonca použiť v I2C aj SPI!

Tento presný senzor z BOSCH je najlepším nízkonákladovým roztokom pre presné snímanie na meranie barometrického tlaku s ± 1 HPA absolútnou presnosťou a teplotou s presnosťou ± 1,0 ° C. Z dôvodu zmeny tlaku s výškou a tlakové merania sú také dobré, vy môže ho tiež použiť ako výškomer s presnosťou ± 1 metra
