Popisy: VL53L0X z ST Microelectronics je systém letu integrovaný do kompaktného modulu. Táto doska je operátor pre VL53L0X, preto pred použitím tohto produktu odporúčame dôkladné prečítanie údajov o dataShet vl53l0x (1MB PDF).

VL53L0 využíva technológiu ST FlightSense Technology na presné meranie, ako dlho trvá, kým emitované impulzy infračerveného laserového svetla dosiahnú najbližší objekt a odrážajú sa späť k detektoru, takže ho možno považovať za malý, samostatný systém LIDAR. Tento čas merania letu (TOF) mu umožňuje presne určiť absolútnu vzdialenosť k cieľu bez odrazu objektu výrazne ovplyvňujúce meranie. Senzor môže nahlásiť vzdialenosti až 2 m (6,6 ft) s rozlíšením 1 mm, ale jeho efektívneho rozsahu a presnosť (hluk) do značnej miery závisí od okolitých podmienok a cieľových charakteristík, ako je odrazivosť a veľkosť, ako aj konfigurácia senzora. (Presnosť senzora je špecifikovaná tak, aby sa v menej optimálnych podmienkach pohybovala od ± 3% po viac ako ± 10%.)

Merania rozsahu sú k dispozícii prostredníctvom rozhrania snímača I 2 C (TWI), ktoré sa tiež používa na konfiguráciu nastavení senzora, a senzor poskytuje dva ďalšie kolíky: vstup vypnutia a výstup prerušenia.

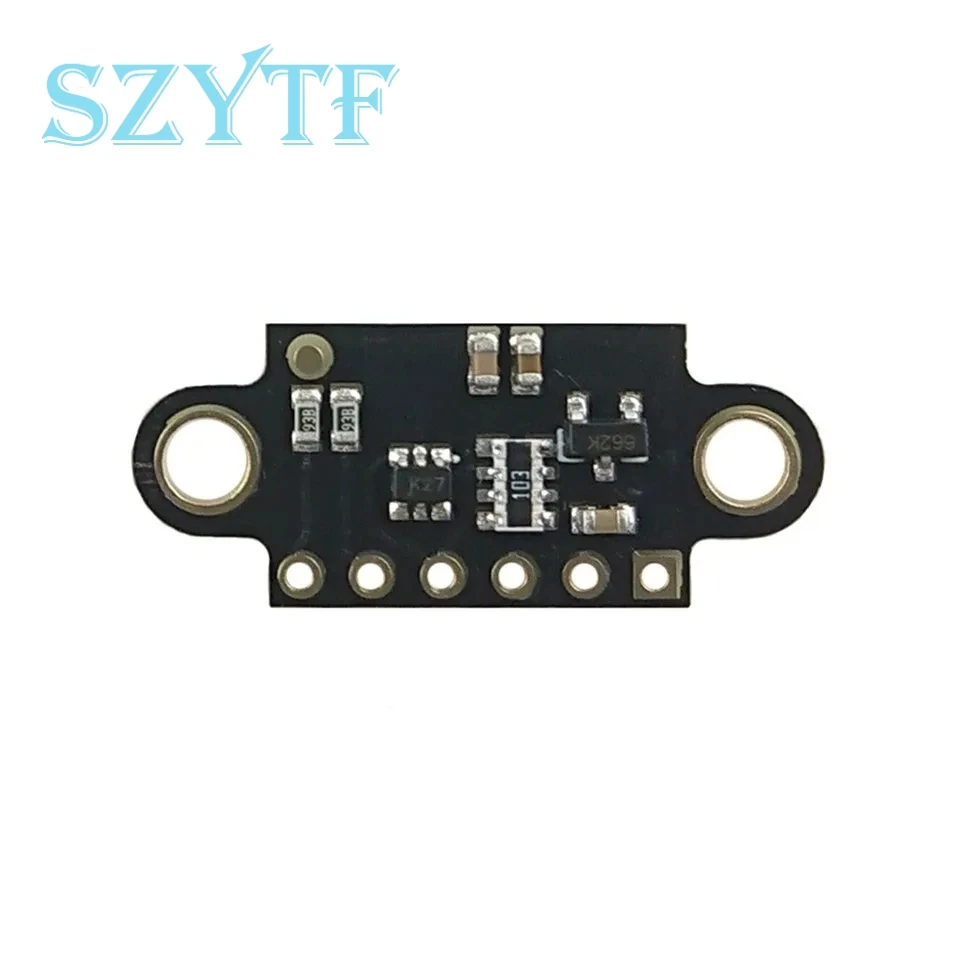

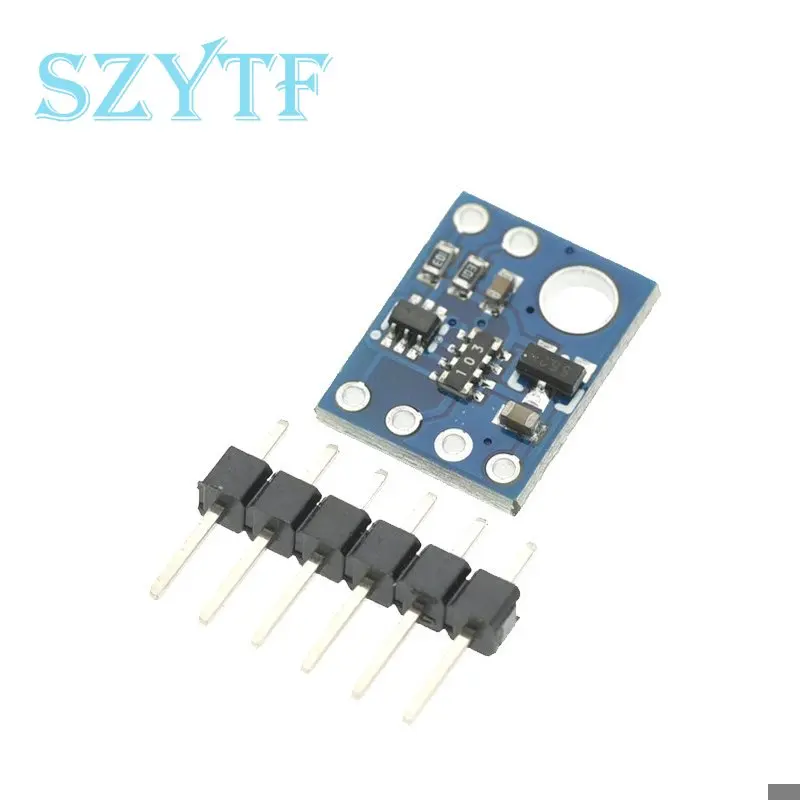

VL53L0X je skvelý IC, ale jeho malý, bez vodičného balíka LGA sťažuje typickým študentom alebo fandistom použitie. 5 V.Sour Breakout Board rieši tieto problémy, čo uľahčuje začatie pomocou senzora a zároveň udržiava čo najmenšiu veľkosť.

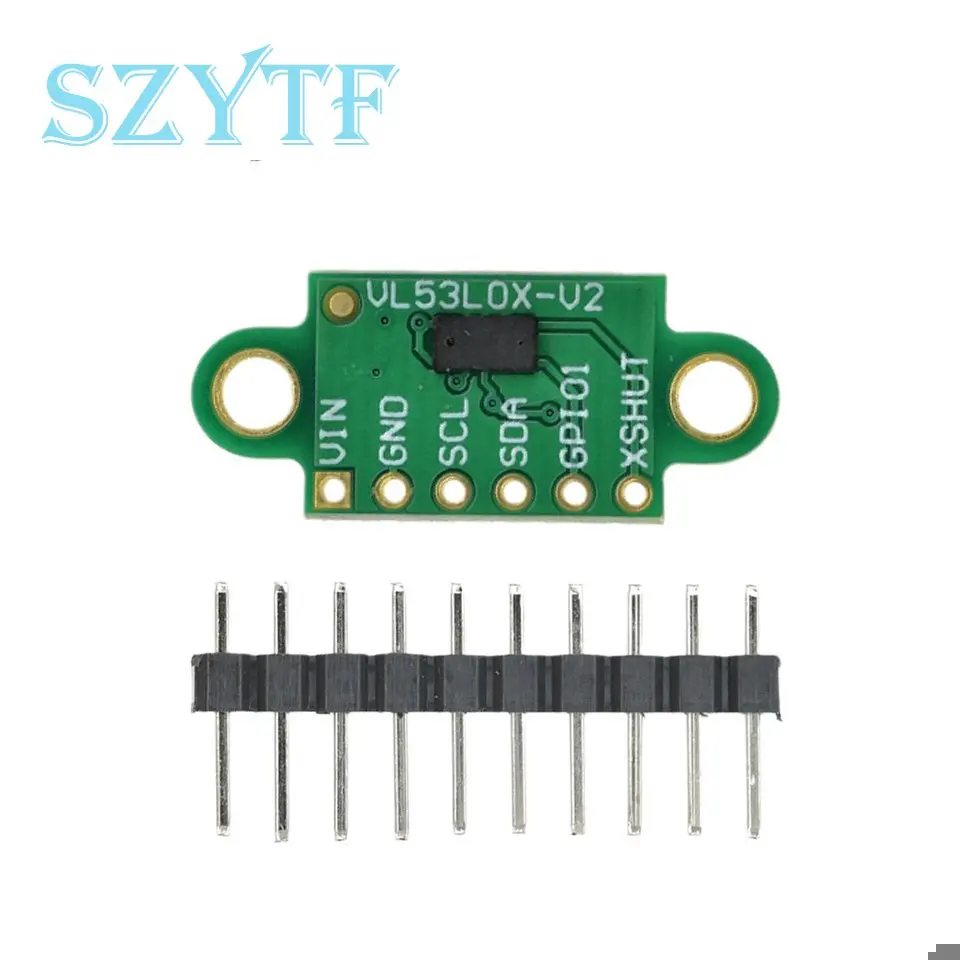

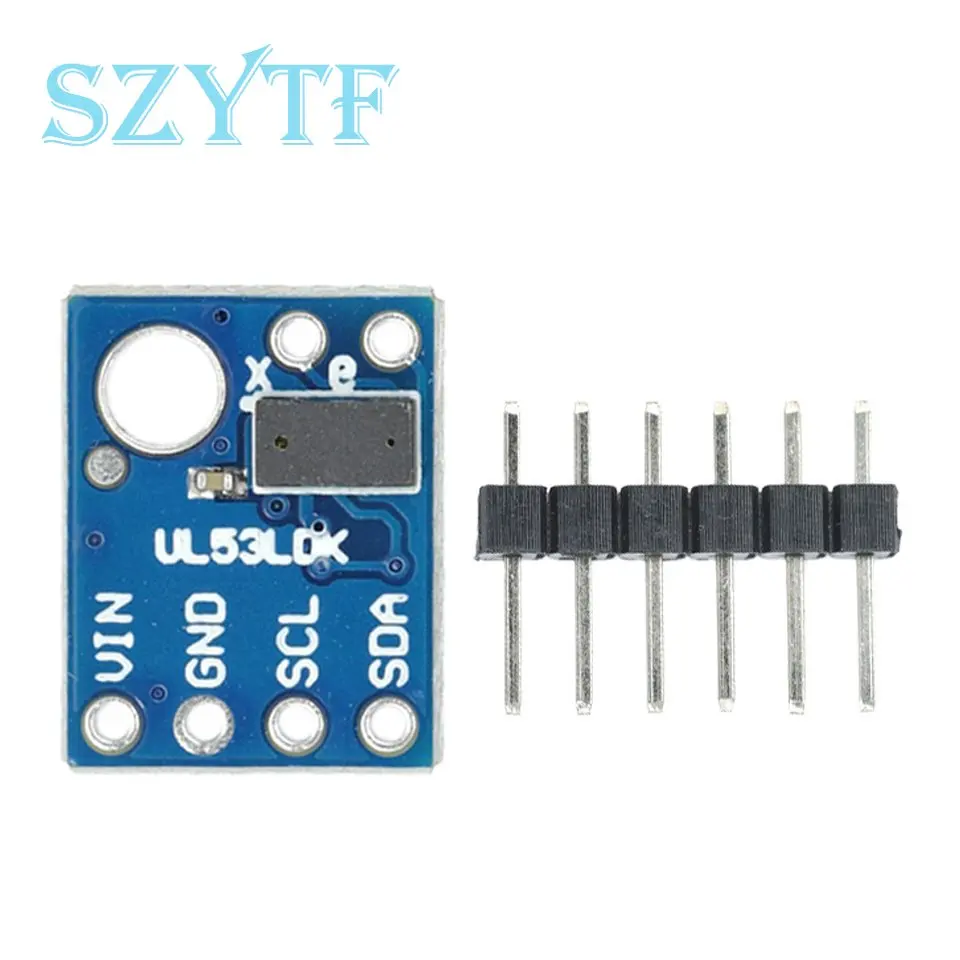

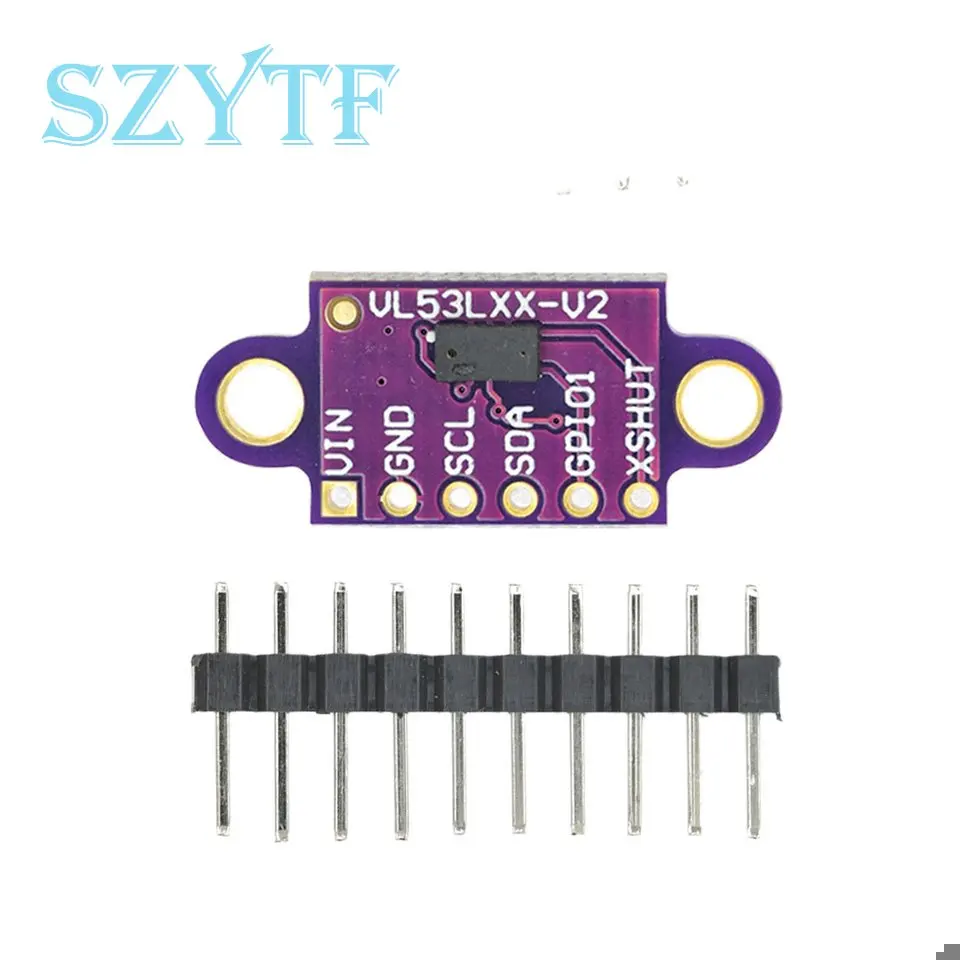

Popis PIN

VDD regulovaný výstup 2,8 V.Val na napájanie externých komponentov. (Ak chcete obísť interný regulátor, môžete namiesto toho použiť tento PIN ako vstup 2,8 V s odpojeným vin.) Vin Toto je hlavné pripojenie napájania 2,6 V až 5,5 V. Scl a SDA úrovne radiče na úrovni SDA vytiahnite I 2 C linky vysoké na túto úroveň. Pripojenie na zem (0 V) pre vaše napájanie. Nízka je 0 V SCL úrovne posunutá I 2 C Hodiny: Vysoký je vin, nízka je 0 v xshut Tento kolík je vstupný vstup na nízku úroveň vypnutia; Doska ju vytiahne až do VDD, aby v predvolenom nastavení povolila snímač.
