sku: w168848

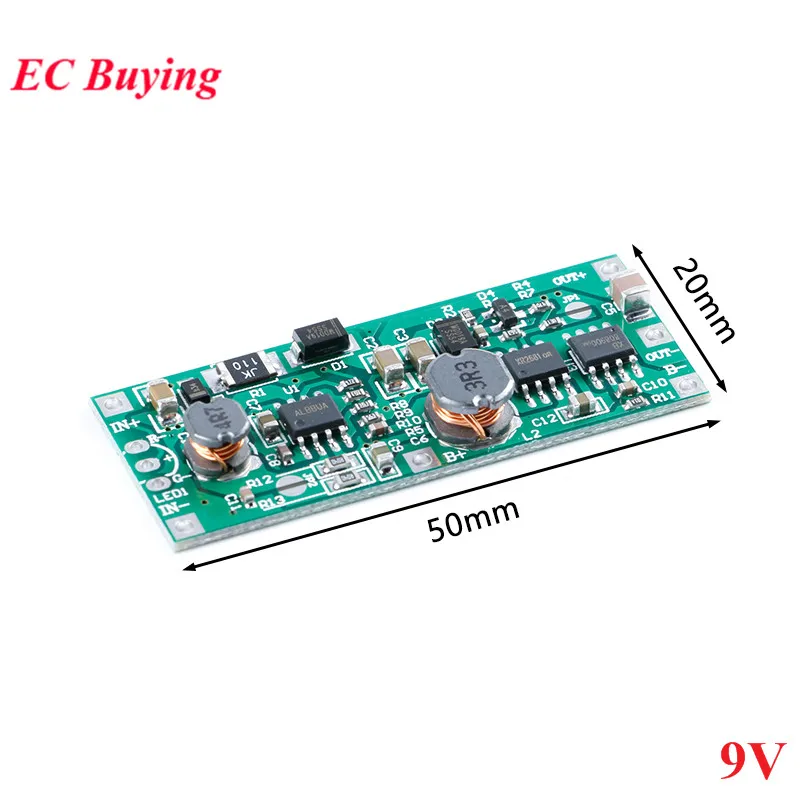

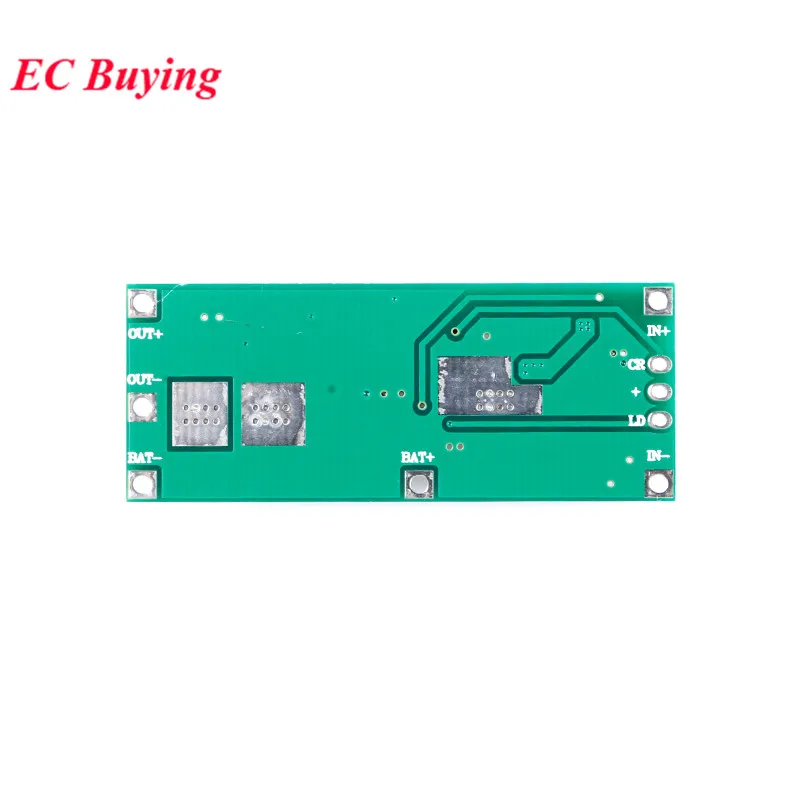

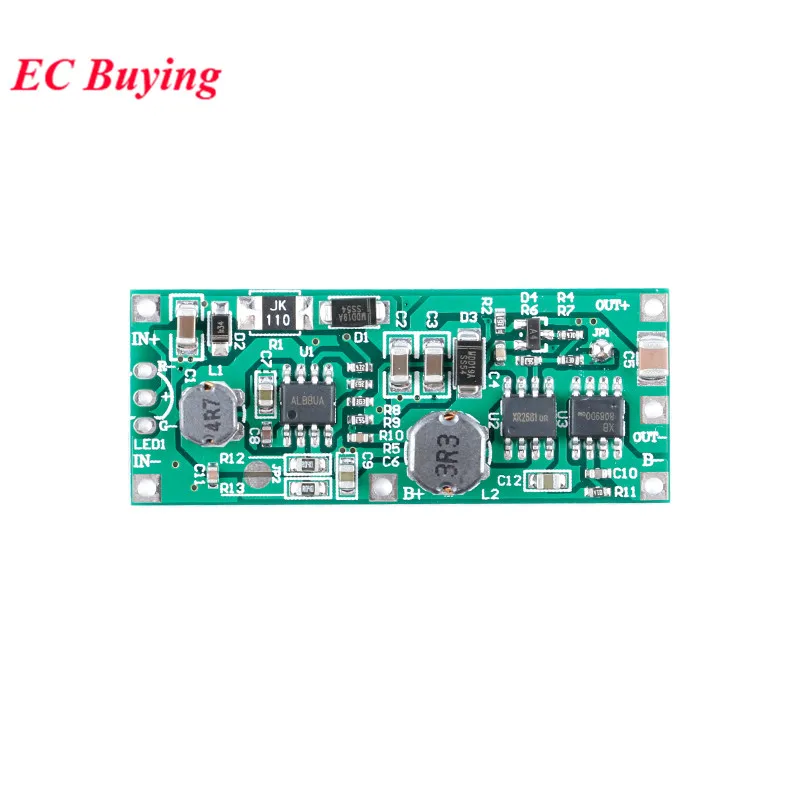

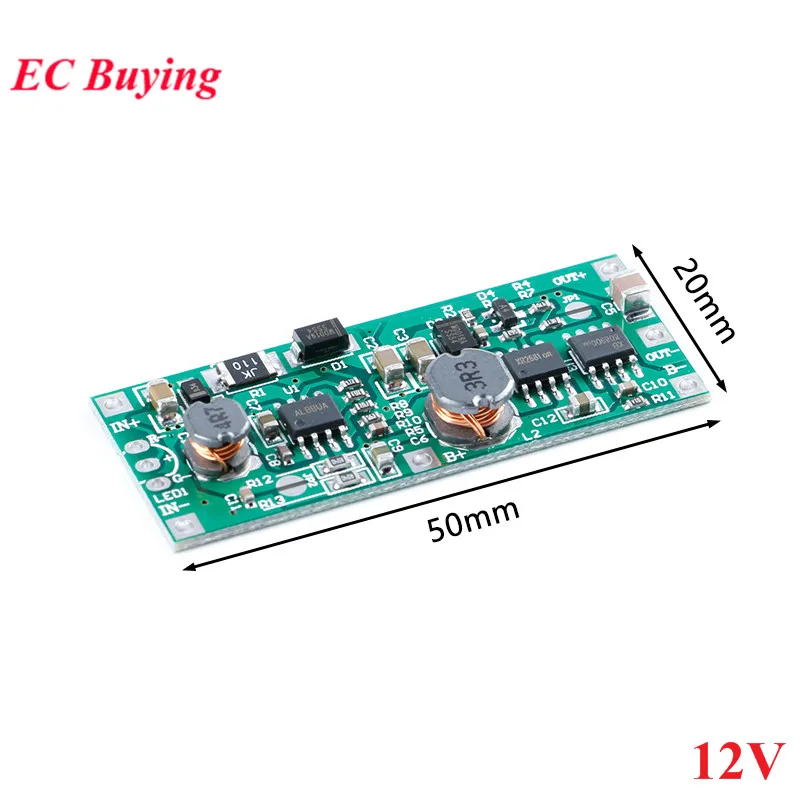

DC UPS 12V 12W UPS Neutroctva kontrolná doska na riadenie napájania, ktorá sa používa na navrhovanie smerovačov, prepínačov a iných sieťových zariadení alebo infračervených alarmov pre nepretržité napájanie. Keď je batéria plná, horná hranica môže výstup 1A prúd. Keď je napätie batérie Buďte prázdni, môže výstup 8-9W napájania, keď je výstup skratovaný, automaticky sa vypne a po nabíjaní sa obnoví. Pred vyprázdnením batérie sa vyprázdni a vyprázdni. Niekoľkokrát bliká, vstúpi do nízkej ochrany a vypne výstup! (Pripomienka: Vstupné alebo výstupné rozhranie môže zdieľať zápornú elektródu, kladnú elektródu sa nedá zdieľať a terminál batérie nemôže zdieľať zápornú elektródu!) Pripomienka: Aktuálna základná doska má funkciu detekcie času nabíjania. Predvolený pomalý náboj je vhodný Pre batérie v rámci 8AH. Keď sa prepojka zmení na rýchle nabíjanie, je vhodný pre batérie v rámci 8-15AH. Vysoký výkon UPS Neurobiteľná základná doska napájania vyvinutá pre 12V 1.5A smerovače alebo optické modemy sa môže použiť aj pre vybavenie 12V 1A. ! Pri nabíjaní je potrebný minimálny vstup 5V a predvolený nabíjací prúd je 0,5-0.6a.Ná nemusíte nahradiť pôvodnú nabíjačku zákazníka. Existuje tiež skokan na zvýšenie rýchlosti nabíjania. Ak je nabíjanie zrýchlené, pôvodný zdroj napájania zákazníka sa musí vymeniť, aby sa zabránilo potenciálnemu bezpečnostnému rizikám. Dvojnásobok výkonu. Napríklad, ak zákazník používa napájanie 12 V 1.5A, ak sa nabíjate rýchlo, musíte zmeniť na 12 V 2.5a- 3A napájacie napájanie. Musíte si udržať väčšiu maržu, pretože nemáte spôsob, ako zistiť, či kvalita napájania je štandardná. ! Venujte pozornosť tomuto problému! prepojka nastavená na 12 V a výstupné napätie je napätie, keď sa používa iba napájanie batérie, ak dôjde k nabíjaciemu vstupu, výstup sa bude rovnať vstupu) Výstupný výkon: Max. 12W Veľkosť dosky: 50*20*6mm BAT Pripojenie je posledným krokom pred pripojením batérie. To je veľmi dôležité. BATTERY 3,7 V lítiová batéria alebo polymérna batéria, kapacita batérie: 1-3AH (max 5AH) Poznámka: Na zváranie vstupu a výstupu by sa mal použiť najmenej 20awg drôt Dĺžka drôtu by nemala prekročiť 10 cm. Ak je vstup pripojený k výstupu, vytvorí sa slučka a slučka stratí 0,4-0,6MA Aktuálnu aplikáciu Popis príslušenstva pre indikátor nabíjania: indikátor svetlo: červená modrá dióda emitujúca svetla. pri bežnej anóde. Modré svetlo označuje, či je batéria načítaná; Červené svetlo naznačuje, či je batéria nabitá, nabíjacie červené svetlo je zapnuté a červené svetlo je vypnuté, keď je úplne nabité; Blikanie červeného svetla naznačuje, že batéria je neobvyklá alebo batéria nie je pripojená. Indikátorové svetlo musí byť nakonfigurované sama osebe. Odporúča sa vybrať červené a modré indikátorové svetlo, aby bolo efektívne a ďalšie farebné indikátory dvojfarebných sú Invalid.Note: Výstupný skrat okruhu riadiacej dosky je pri nabíjaní neplatný, preto túto funkciu používajte opatrne! Poznámka: Riadiaca doska sa pri fungovaní zahrieva, takže pri inštalácii udržiavajte určitú vzdialenosť od batérie!
