sku: w181201

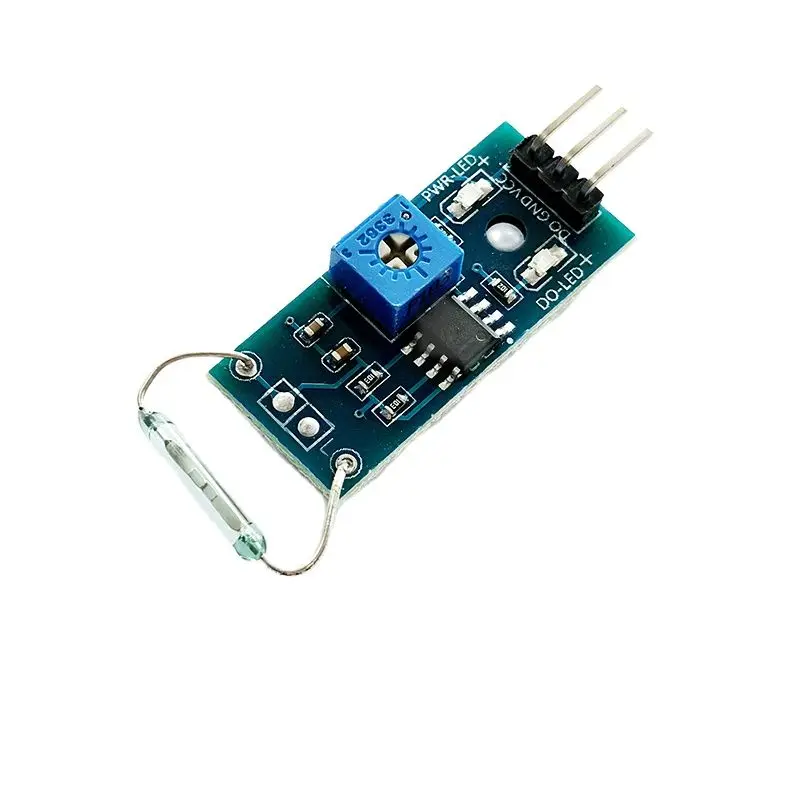

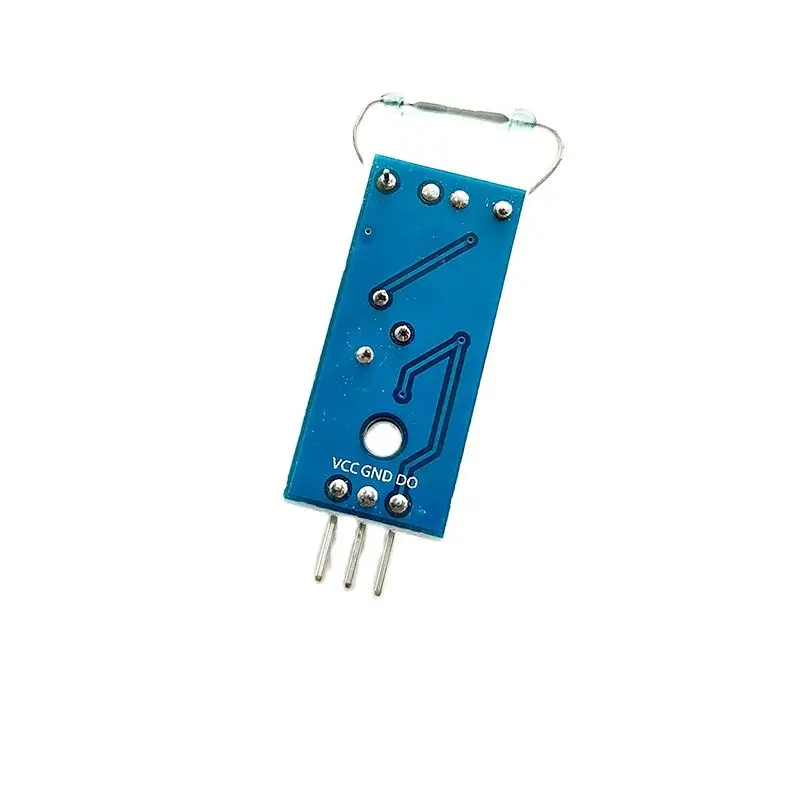

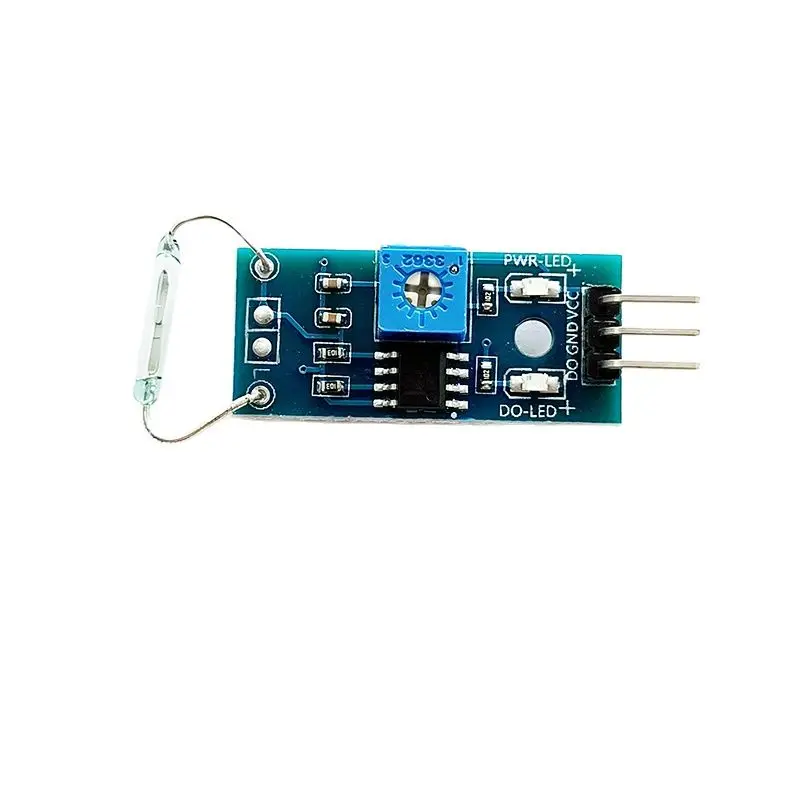

Reed senzorový modul Magnetrónový modul Reed prepínač Magnetický spínač Účel: Uložené riadenie programu, kopírka, práčka, chladnička, fotoaparát, dezinfekčná skriňa, magnet na dvere, okenný magnet, elektromagnetické relé, elektronické vážiace prístroje, hladinový senzor, plynové merač, vodu, atď. . Všetci boli dobre aplikované. Module Vlastnosti: 1. Používanie importovaných normálne otvorených trstín 2. Výstup porovnávača, čistý signál, dobrý tvar vlny, silná jazdná schopnosť, presahujúca 15 mA. 3. Pracovné napätie 3.3v-5V 4. Výstupný formulár: Výstup digitálneho prepínania (0 a 1) 5. Vybavené pevnými otvormi skrutky pre ľahkú inštaláciu 6. Malý Veľkosť PCB: 3,2 cm x 1,4 cm 7. Použitie širokého napätia LM393 porovnávací Charakteristiky trstinových potrubí: Suchá trstina trubice, známa tiež ako trubica suchého trstiny, je pasívny elektronický spínací prvok s kontaktmi. Má výhody jednoduchej štruktúry, malej veľkosti a ľahkého ovládania. Vonkajšia škrupina je zvyčajne utesnená sklenená trubica , ktorý obsahuje dve dosky na trstiny železa a je naplnené inertným plynom nazývaným ródium. , dve trstiny vo vnútri trubice sú magnetizované a priťahované k sebe navzájom, čo spôsobuje, že trstiny sa ťahajú a spojia obvod pripojený k uzlu. Po vonkajšej magnetickej sile zmizne, dve pramene sa oddeľujú kvôli svojej vlastnej elasticite a obvodu je tiež odpojené. , a sú tiež široko používané v rôznych komunikačných zariadeniach. V praktických aplikáciách sa permanentné magnety zvyčajne používajú na riadenie pripojenia alebo odpojenia týchto dvoch kovových doštičiek, a preto sú známe aj ako magnetróny. trubica sa musí použiť v spojení s magnetom. Keď sa sníma určitá magnetická sila, bude vo vodivom stave a modul bude výstup na nízku úroveň. Keď neexistuje magnetická sila, bude v odpojenom stave a výstup na vysokej úrovni. Vystupujúca vzdialenosť medzi trstinou a magnetom je v rozmedzí 1,5 cm, čo je necitlivé alebo nedôjde k spúšťaciemu javu; 2. Výstupný koniec modulu môže byť priamo pripojený k I/O portu mikrokontroléra a spúšťací stav trstinovej trubice je možné detegovať cez mikrokontrolér; 3. Modul do výstupného konca je pripojený k relé na konci, aby sa vytvoril prepínač Reed High-Power, ktorý priamo riadi vysoké napätie.
