sku: w18822

Funkcie W1209 ：

1. 100% kompletná náplasť stroja, spájkovanie vĺn, stabilný výkon, dobrá konzistencia 2.

5. Hysteréza je možné nastaviť z 0,1 a desatinné miesto je možné kontrolovať (0,1-15,0) parametre produktu W1209 ：

Názov produktu:

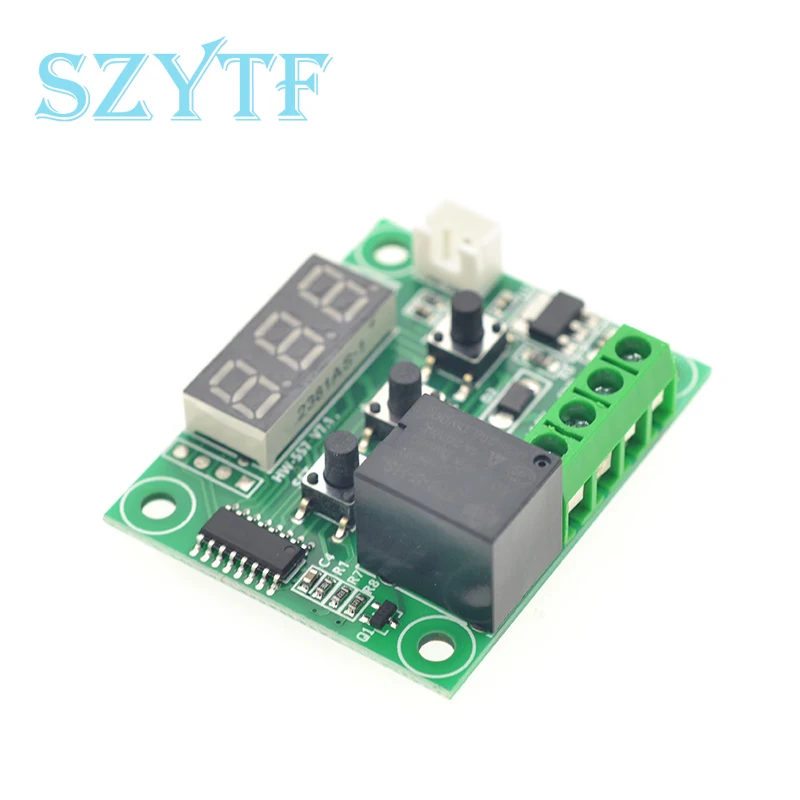

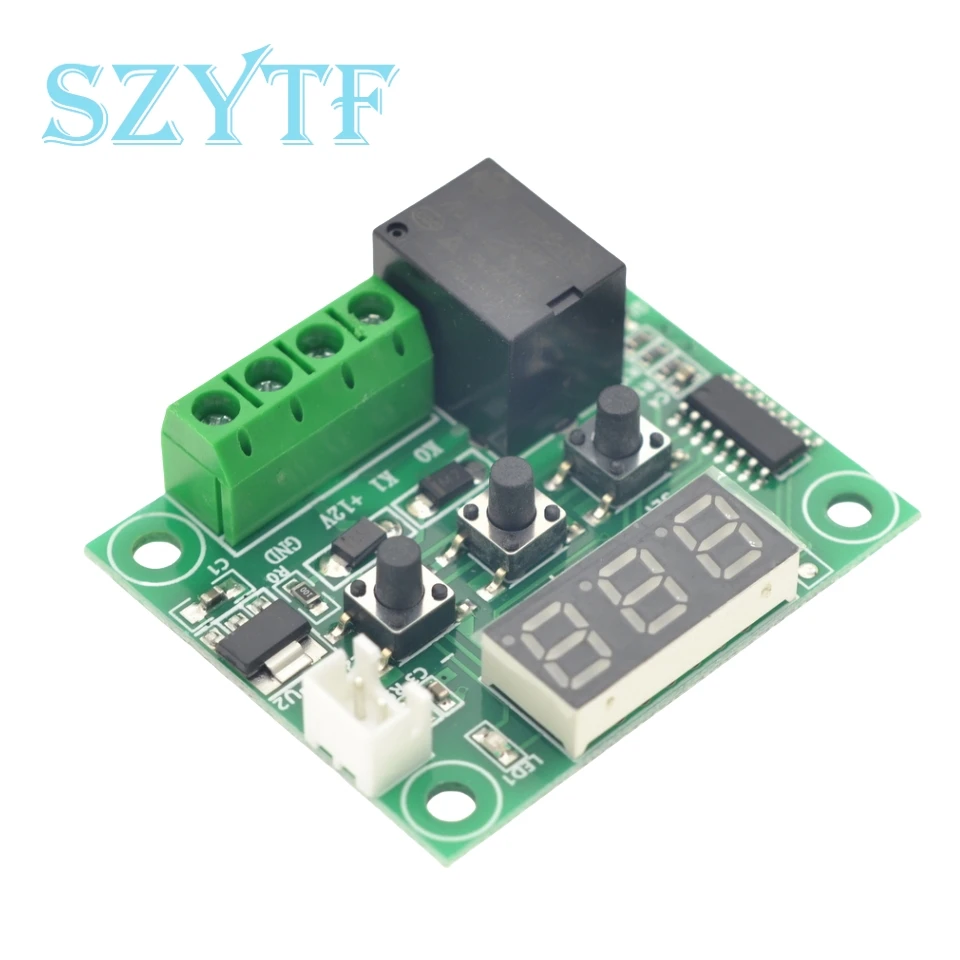

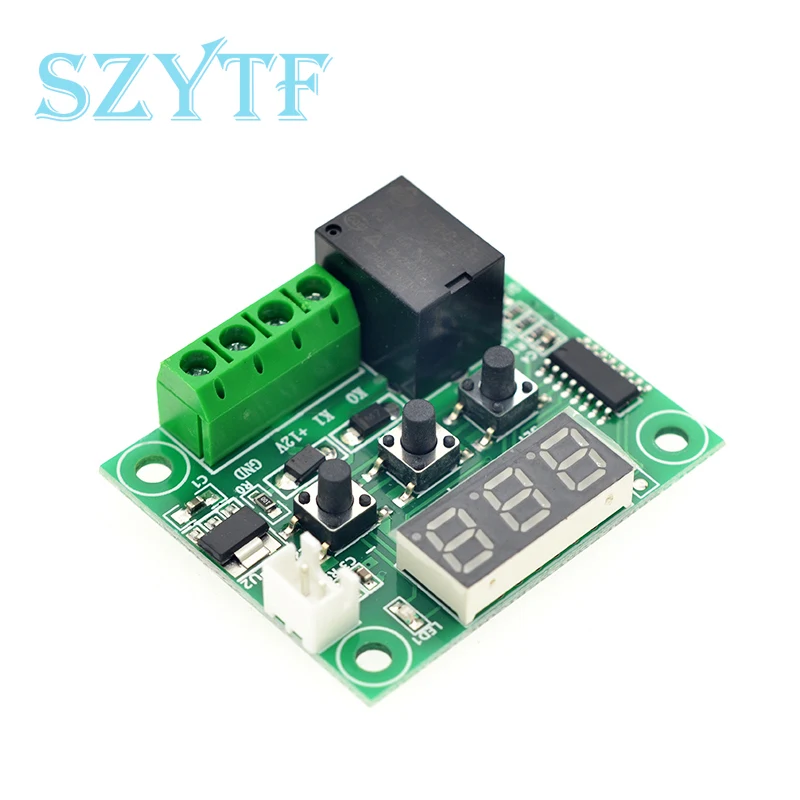

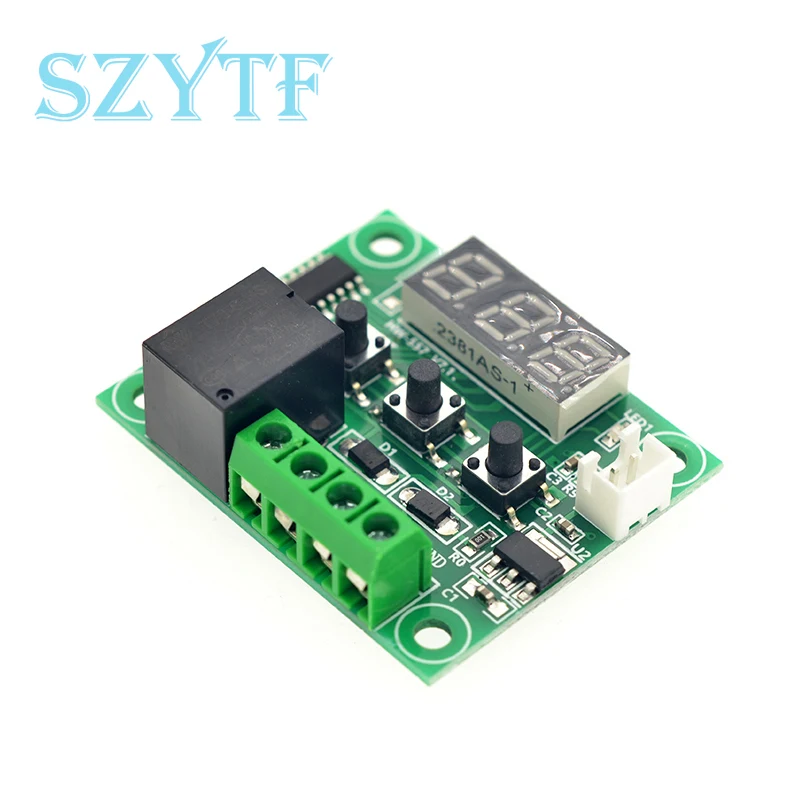

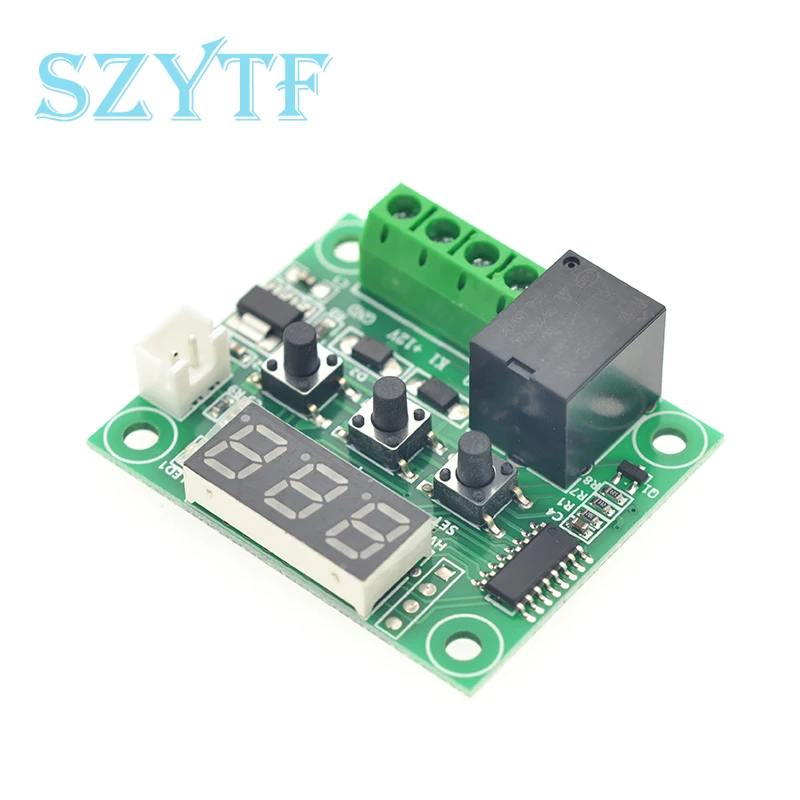

Digitálny displej inteligentného termostatu

Vstupný výkon:

DC12V

Rozsah regulácie teploty:

-50 ~ 110 ℃

Vstup merania:

NTC (10k 0,5%)

Vodotesný senzor

Presnosť merania teploty:

0,1 ℃

výstupný rozsah;

1 relé kanála 10A

Obnovovacia frekvencia:

0,5 s

Presnosť hysterézie:

0,1 ℃

model:

XH-W1209

Environmentálne požiadavky:

-10 ~ 60 ℃ Vlhkosť 20%-85%

veľkosť:

48,5*40,1*15,8 mm

Spotreba energie stroja:

Pokojný prúd: ≤ 35 mA

Prúd vyzdvihnutia: ≤ 65 mA

čistá hmotnosť:

22,3 g

Typ zobrazenia:

0,28 palca trojciferná digitálna trubica

Ochrana s vysokou teplotou:

0 ~ 110 ℃

Rozlíšenie:

-9.9 ~ 99,9 0,1 ° C Iný teplotný rozsah 1 ° C Pokyny: Po pripojení napájania a zariadenia môžete napájať energiu do ovládača. Teplota na displeji sa blikne. Zastaví 11 na nastavenie požadovanej teploty (stlačením a podržaním 11, aby ste sa rýchlo zvýšili a poklesli) Nastavte sa po dokončení, stlačením nastaveného na potvrdenie a vrátenie. do nastavenia! Výstup termostatu je 20A relé, ktoré môže spĺňať rôzne zaťaženie vysokým výkonom. Po pripojení ovládacieho obvodu je možné termostat napájať. Vtedy, keď displej zobrazuje teplotu okolia, stav indikátorového svetla, nixie trubica a bzučiak: Indikátorové svetlo: Blikanie znamená chladenie alebo oneskorenie začatia vykurovania, stály svetlo znamená, že relé je zatvorená digitálna trubica: Zobrazenie LL znamená, že senzor je otvorený obvod, pripojte senzor podľa pokynov; Zobrazenie H znamená za hranicami meracieho rozsahu, termostat násilne odpojí relé; Zobraziť --- znamená funkciu parametra vysokej teploty Funkcia Alarm Popis Stlačte a podržte nastaven na 5 sekúnd a zadajte hlavné nastavenie ponuky, stlačením +1 prepnite p0..p6, dlhé stlačte SET alebo žiadnu akciu tlačidla na 10 sekúnd, ovládač automaticky bude automaticky Potvrďte a return.p0 chladenie, režim vykurovania: Stlačením a podržaním nastaveného na 5 sekúnd, aby ste zobrazili PO, Stlačením nastavenia Raz nastavíte pracovný režim, stlačením 11 prepnite [h je režim vykurovania] [C je režim chladenia] Vráťte sa, dlhé stlačte nastavenú alebo žiadnu akciu tlačidla Po dobu 10 sekúnd, ovládač automaticky potvrdzuje dokončenie. V režime chladenia: Keď je hodnota merania teploty ≥ nastavená teplota, chladiace relé je zatvorené a začne chladnička; Keď je hodnota merania teploty ≤ teplota nastavená hodnota - hysteréza, chladiace relé je odpojené, chladnička je vypnutá. V režime zahrievania: Ak je hodnota merania teploty menšia alebo rovná sa nastaveniu teploty, zahrievacie relé je uzavreté a je uzavreté a je uzavreté a je zatvorené relé a je zatvorené. Začína sa ohrievač; Ak je hodnota merania teploty väčšia alebo rovná sa teplote nastaveného bodu + hysterézy, vykurovacie relé je odpojené ohrievač je vypnuté Po nastavení hodnoty hysterézie stlačením 11 stlačením hysterézy nastavíte hysterézu na 0,1-15. Po dokončení stlačte nastavenú SET, aby ste sa vrátili po dokončení, dlhé stlačte SET alebo žiadne tlačidlo na 10 sekúnd, ovládač pohybu automaticky potvrdzuje dokončenie. Hodnota merania je väčšia alebo rovná nastavenej hodnote, relé je zatvorené a začne sa chladnička; Ak je hodnota merania teploty nižšia alebo rovná nastavenej hodnote - hodnota hysterézy, relé je odpojené a chladnička je vypnutá. Napríklad prostredie je 30 ° C, nastavená hodnota je 25% ℃ a hysteréza je Nastavená na 2c. Po zapnutí energie, relé sa zatvára a chladnička začína. Keď chladenie dosiahne 23 ° C, relé sa odpojí a chladnička je vypnutá. Tentoraz bola chladnička odpojená. Teplota sa začne zvyšovať .Kedy stúpa na stanovenú hodnotu 25 ° C, relé sa zatvára a chladnička sa začína znova a teplota sa reguluje tak, že nie je vyššia ako 25 ° C prostredníctvom opakovaných cyklov. Režim zahrievania: Keď je hodnota merania teploty nižšia ako alebo rovná nastavenej hodnote, relé je zatvorené a ohrievač sa spustí; Ak je hodnota merania teploty väčšia alebo rovná nastavenej hodnote + hodnota hysterézy, relé je odpojené a ohrievač je vypnutý. Napríklad prostredie je 10 ° C, nastavená hodnota je 25%C a hysteréza je nastavený na 2c. Po zapnutí energie, relé zatvára ohrievač a začína. Keď teplota dosiahne 27 ° C, relé vypne ohrievač a vypne sa. Hodnota 25 ° C, relé uzatvára ohrievač a začína znova a opakovaný cyklus reguluje teplotu, aby nebola nižšia ako 25 ° C.P2 Horná hranica nastavenia teploty: Aby sa predišlo nebezpečenstvu, že nastavená teplota je príliš Vysoký v dôsledku mylnosti zo strany ostatných má tento termostat najvyššiu funkciu horného limitu v nastavení, ktorá obmedzuje rozsah nastavenia najvyššieho nastaveného bodu teploty riadeného termostatom. Stlačte a podržte nastavenú na 5 sekúnd na zobrazenie PO, stlačením 11 stlačením klávesu P2 sa prepnite na P2 , Stlačením nastavenia, aby ste nastavili hornú hranicu, stlačením +1 nastavíte najvyššiu teplotu, ktorú je možné nastaviť, maximálna hodnota je 110, po dokončení, stlačte nastavenú, aby ste sa vrátili, dlhé stlačte SET alebo 10 sekúnd, ovládač automaticky potvrdzuje dokončenie Ak na hodinách nie je žiadna akcia tlačidla. Na rozšírenie je potrebné najskôr upraviť stanovenú hodnotu hornej hranice. Nastavte hornú a dolnú limit, ktorá obmedzuje rozsah nastavenia minimálneho nastaveného bodu teploty riadeného termostatom. Stlačte a podržte nastavenú na 5 sekúnd na zobrazenie PO, stlačením 11 prepnite na P3, stlačte nastaven , Stlačením klávesu 11 Nastavte najnižšiu teplotu, ktorú je možné nastaviť, minimálna hodnota je -50, po dokončení, po dokončení stlačením nastavenia, dlhým stlačením množiny SET alebo 10 ovládač automaticky potvrdzuje dokončenie, ak neexistuje žiadna akcia tlačidla v sekundách. Príklad: Ak je nastavený bod teploty nastavený na 2, minimum je možné nastaviť iba na 2 ° C. Ak chcete rozšíriť teplotný rozsah o zníženie nastaveného bodu teploty, musíte najskôr upraviť nastavenú hodnotu dolného limitu .P4 Korekcia teploty: Ak existuje odchýlka medzi nameranou teplotou a štandardnou teplotou alebo v dôsledku špeciálnych potrieb hardvéru používateľa, táto funkcia sa môže použiť na kalibráciu, kalibrovaná teplota = teplota pred kalibráciou + efektívny rozsah rozsahu Kalibračná hodnota je -7,0 ~ 7.0. Stlačením a podržaním nastavte na 5 sekúnd, aby ste zobrazili PO, stlačením 11 prepnite na P4, stlačte SET, aby ste kalibrovali, stlačením 11 nastavíte hodnotu korekcie, stlačením nastavenia sa po dokončení vráti, dlhá stlačte SET alebo Žiadna akcia tlačidla po dobu 10 sekúnd , ovládač automaticky potvrdzuje dokončenie. Napríklad normálny displej je 25 stupňov; Ak je korekcia teploty O, zobrazuje 25 stupňov; Ak je korekcia teploty 1,5, zobrazí sa 26,5 stupňov; Ak je korekcia teploty -1,5, zobrazí sa 23,5.
