sku: w196865

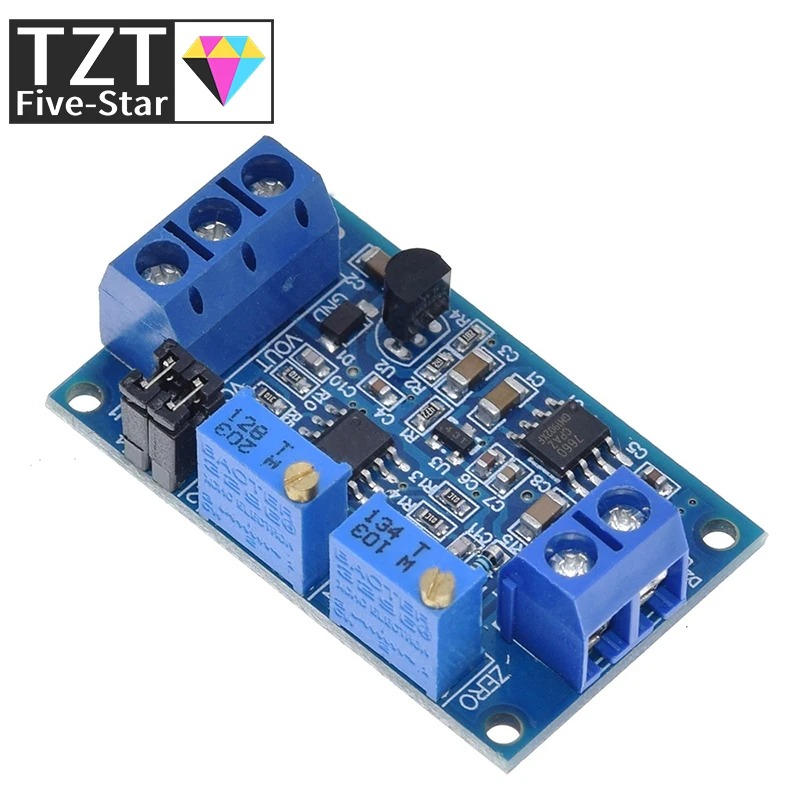

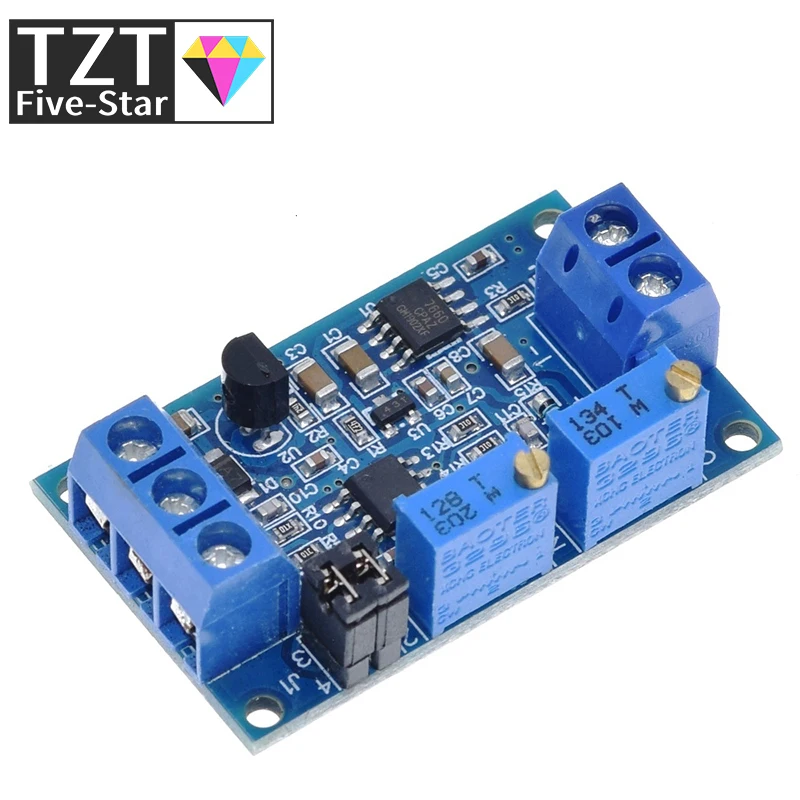

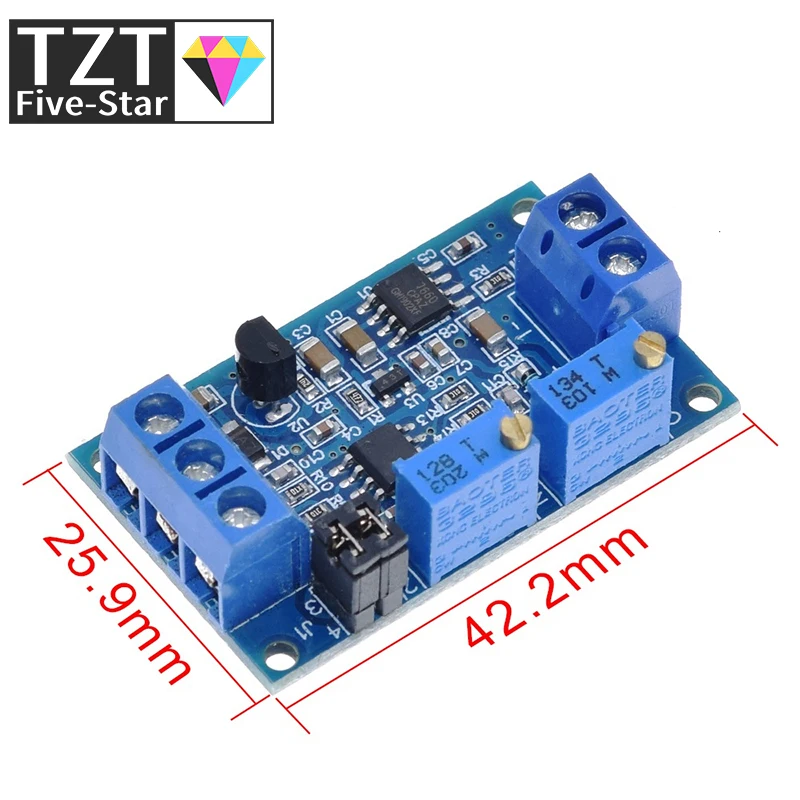

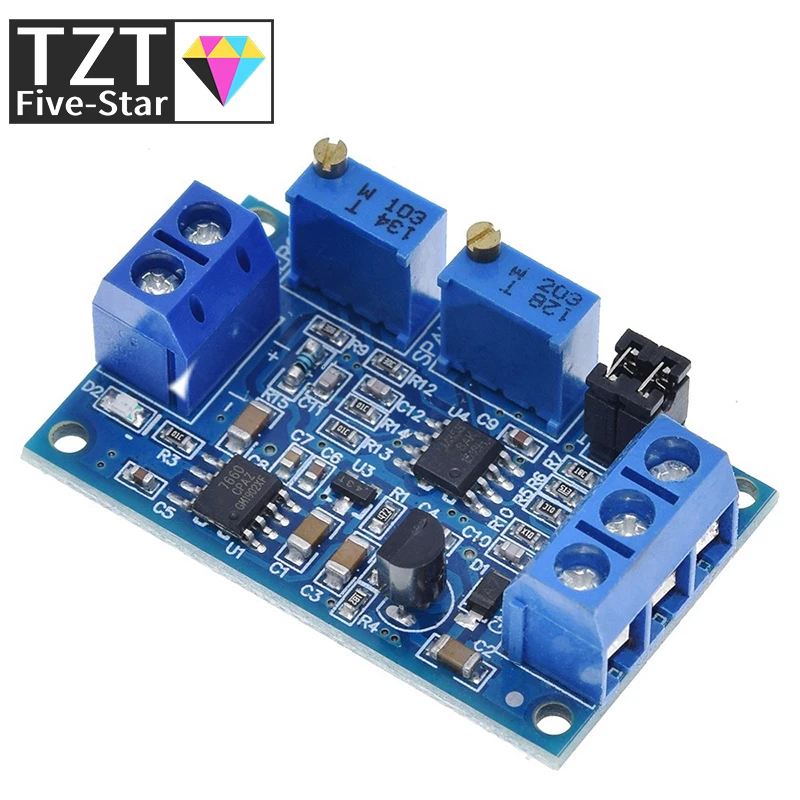

Opis: V procese prenosu signálu obvodu sa signál napätia oslabí so zvýšením prenosovej vzdialenosti a prúdový prenos sa môže vyhnúť oslabeniu signálu. Modul sa používa na koniec prenosu prúdu prúdu, signál je signál prevedený na napäťový signál pre detekciu SCM. Súčasný vstup podporuje 4-20MA a 0-20MA a výstup napätia podporuje 0-3.3V 0-5V 0-10V.

Zvýraznenie: Rozsah napájacieho napätia je široký a výstupné napätie podporuje viac rozsahov; Nulový a plný rozsah je možné nastaviť automaticky; Vysoká stabilita, dobrá linearita, priemyselná trieda; Odber vzoriek prúdového signálu prijíma vysoký presný farebný odpor, ktorý má vysokú presnosť, drift s malým teplotou a vysoký výkon

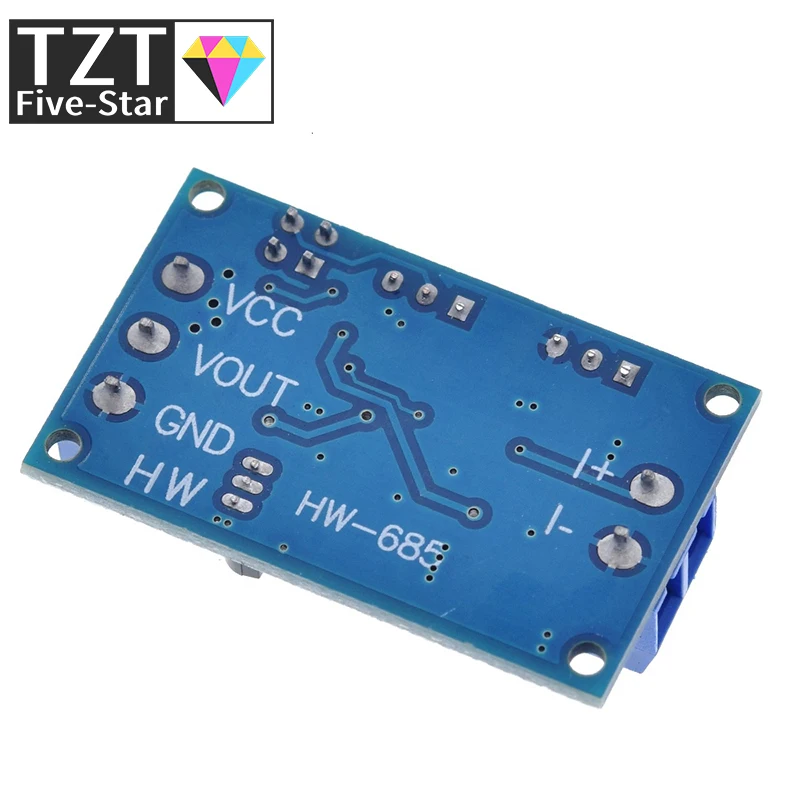

Inštrukcia: 1. Modul je pripojený podľa definície, napájacie napätie je 7-36V (ak je výstup na 10 V, musí byť napájacie napätie väčšie ako 12 V) 2. Po zapnutí by malo byť svetlo D2 jasné V opačnom prípade skontrolujte pripojenie linky. Board s ochranou proti reverznému pripojeniu, spätné pripojenie nespálenie. 3. Ak je prúdový vstup minimálny (0MA alebo 4MA), upravte nulové potenciometra tak, aby výstup Vout bol minimálny (0,0 V alebo iné napätie) 4. Ak je prúdový vstup maximálny (20MA) Potentiometer, takže výstup Vout je maximálna hodnota (3,3 V alebo 5 V alebo 10 V, keď je vstup 4-20 mA, minimálny výstup môže byť 2,5 V).

Podľa vašich potrieb vyberte zodpovedajúci rozsah podľa uzáveru: 4-20 mA: 0--2,5V Rozsah: J1 1, 2-stolné krátke pripojenie, 3, 4-stolné krátke pripojenie 0-3,3V rozsah: J1 1, 2 nohy mimo, 3, 4 stopy mimo 0-5,0 V rozsah: J1 1, 2-stopy krátke pripojenie, 3, 4 stopy krátke pripojenie 0-10,0V Rozsah: J1 1, 2 stopy krátke pripojenie, 3, 4 stopy vypnuté 0 -20 mA: 0--3.3v Rozsah: J1 1, 2-stolné krátke pripojenie, 3, 4-stolné krátke pripojenie 0-5,0V Rozsah: J1 1, 2-stolné krátke pripojenie, 3, 4 stopy krátke pripojenie 0-10.0 V rozsah: J1 1, 2 stopy krátke pripojenie, 3, 4 stopy mimo
