sku: w197940

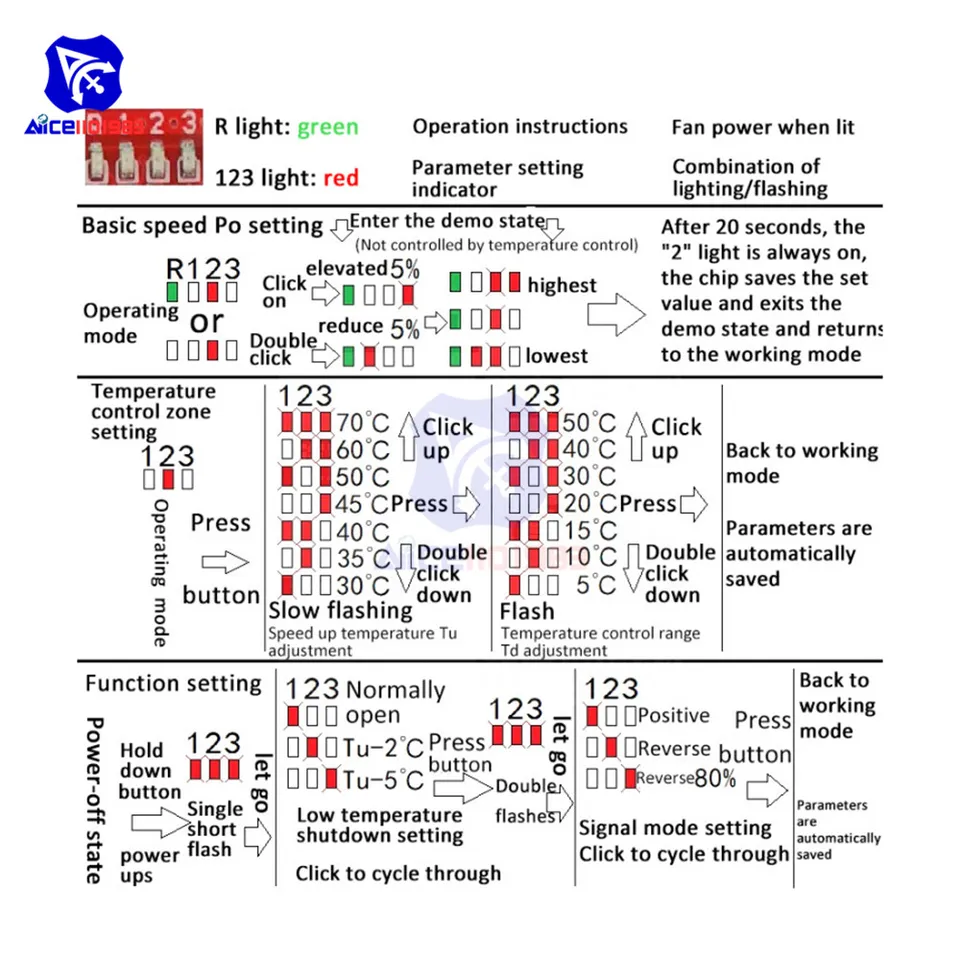

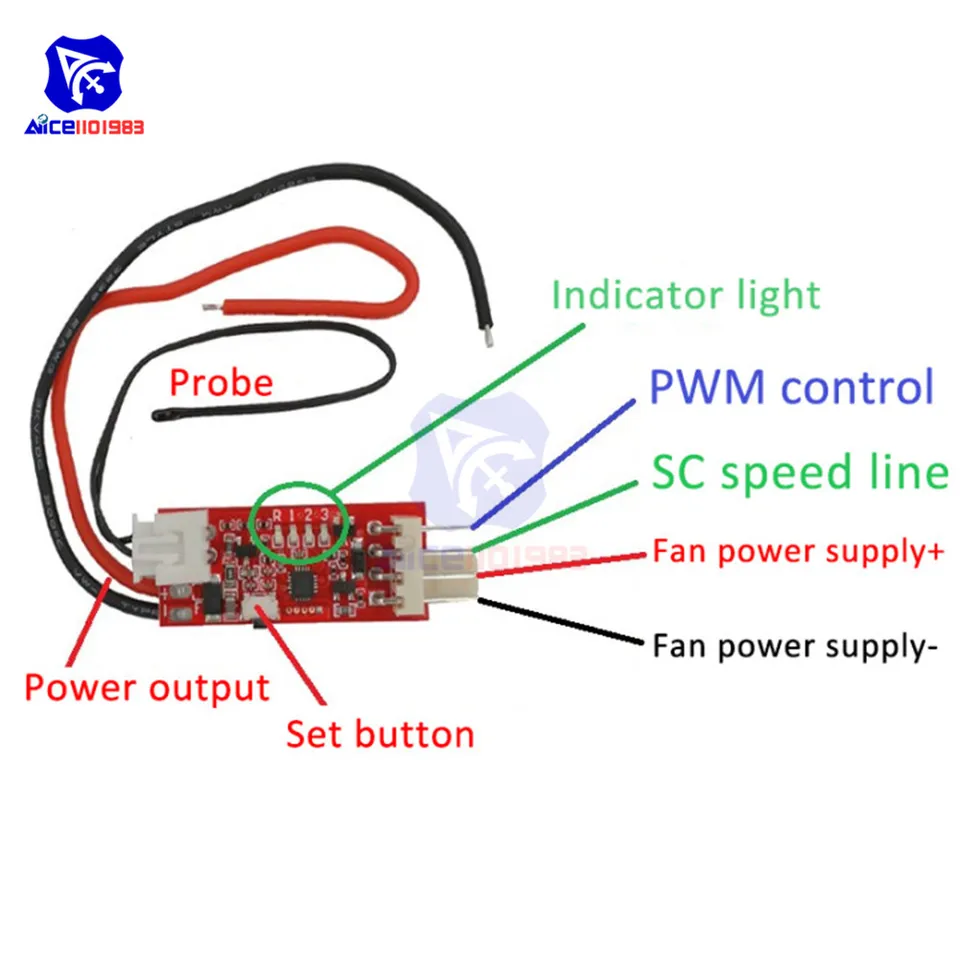

4 drôt PWM PC PC CPU ventilátorový regulačný regulátor Automatického vypnutia modulu Snímacieho sondy DC 12V POZNÁMKA: 1 ventilátor je ovplyvnený dizajnom ventilátora. 2. Tento ovládač sa podieľa na riadení energie a obvod nemôže byť pripojený k spätnej polarite! Ak je pripojenie obrátené, bezpečnostná doska obvodu F môže byť spálený parameter: pracovné napätie: DC 12V (pracovný rozsah dosky DC 9.5-15V) Prúd riadiaceho ventilátora: Nie viac ako 1,2A (väčšie prúdové ventilátory sa dá ovládať externým relé) Samostatná spotreba obvodu: Nie viac ako 20 mA PWM Signálny režim: 25 kHz VPP = 5V teplotná sonda Model: 50K B = 3950 Obvodový obvod Prevádzková teplota: -10 ℃ až 60 ℃ Odpor teploty sondy: malá čierna hlavica 120 ℃, krúžková sonda 110 ℃ Veľkosť dosky: 36mm*13 mm*9 mm (bez rozhrania), rozhranie ventilátora rozširuje 7MM Factory Default Nastavenia: Základný výstup riadenia rýchlosti Po = 20%, teplota zrýchlenia TU = 30 ° C, interval regulácie teploty TD = 5 ° C (35 ° C Plná rýchlosť), TU-2 ° C (28 ° C) na vypnutie ventilátora, režim signálu vpred. Prúd nemôže prekročiť 1,2A radič sa nezúčastňuje na nastavení režimu merania merania režimu merania: Režim Forward: Používa sa pre konvenčné ventilátory, PWM Kladné zmeny, úplná výstupná hodnota je 100 reverzných režim: Používa sa na konvenčné reverzné časovacie ventilátory, reverzná zmena PWM, úplný výstup, úplný výstup IS 0 Revers 80% Režim: Pre špeciálne ventilátory spätného načasovania, spätná zmena, úplný výstup je 20 pracovných napätí dosky: DC 9.5 -15V Abnormálny stav Stav: Žiadny výstup 1 Svetlo rýchlo bliká: napájacie napätie je príliš nízke 3 svetlo rýchlo bliká: napájanie napájania je príliš vysoké balenie: 1 * 4-vodičový modul regulátora teploty pwm pwm pomocou sondy snímača
