sku: w204025

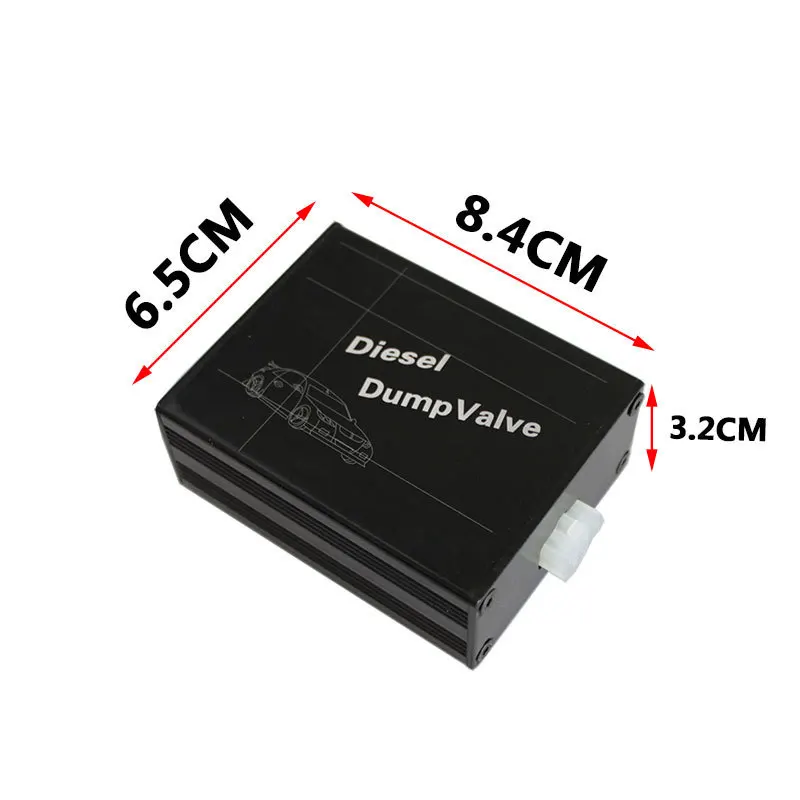

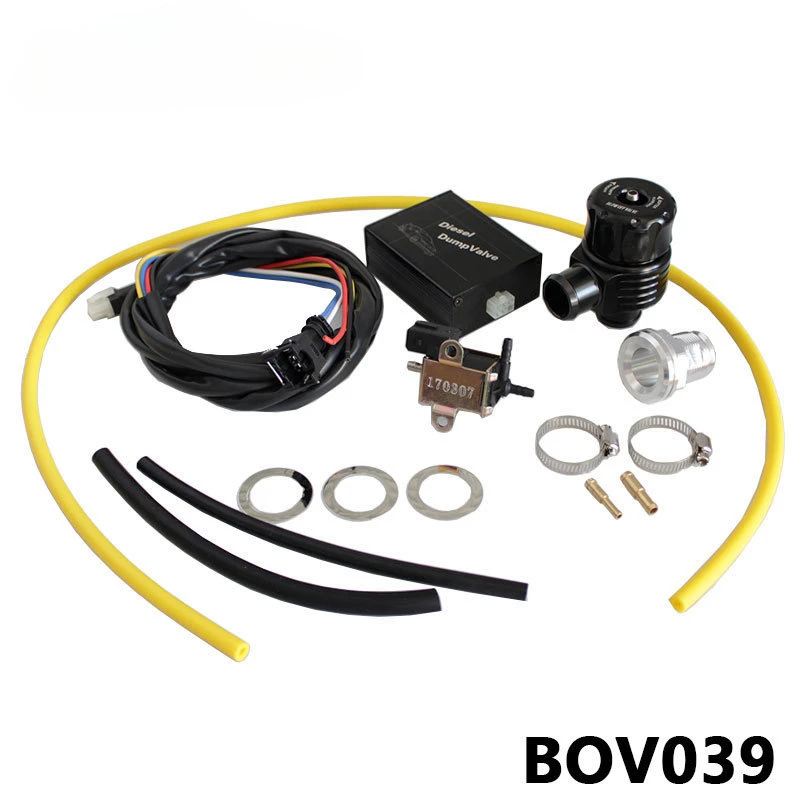

1: Modul 2: Vákuové čerpadlo 3: DumpValve 4: Vstupné potrubie konektora 5: Vákuová hadica T Pipe 6: zapojenie

Vysvetlite plánované údaje:

1: Nechajte otvorené 2: pod tlakom 3: DumpValve Žltá: Senzor pedálových pedálov, červená: 12V zapaľovací spínač, čierna: zem, telo, modré: vákuové čerpadlo, biele: vákuové čerpadlo

Inštalačné pokyny:

Nainštalujte skládku s veľkým otvorom medzi sacieho potrubia a medzichladičom. Musíte vyvŕtať otvor do vstupného potrubia a potom musíte pripojiť konektor. Tento skládka je namontovaná na konektor pomocou kusu hadice alebo Môžete priamo pripojiť konektor kupalve. Uistite sa, že pripojenie je utesnené pomocou krúžkového konektora. Pri vytiahnutí sa pritiahnite skládka, čím sa pružina posilní ako kovové tesnenie, ktoré musíte pripevniť do kupolu.

Pozor! Žltý drôt pripojený k snímači pedálových pedálov musí byť plný škrtiaca klapka bez vyššieho napätia 5 voltov. To je, keď je pedál úplne stlačený.

Ako to zmerať:

Nastavte merač na dobrú hodnotu a zapnite zapaľovanie. Pripojte čierny drôt k glukomeru EN Pripojte červený drôt k meraču na oceľovom drôte k snímaču pedálu akcelerátora. Keď máte pravý vodič, zmerajte 0 až 5 Volts.Note! Keď stlačíte ručne snímač pedálu akcelerátora, musí merač poskytnúť variabilné napätie. Ak sa tak nestane, musíte vyskúšať iný drôt.

Funkcia:

Keď turbína pôsobí, vytvára interne extrémne vysoký tlak. Aj keď samotná turbína má clonu na uvoľnenie vysokotlakového plynu, stále je nedostatočný voči kontinuálnej tlaku. Ventil na zmiernenie tlaku môže rýchlo uvoľniť vysokotlakový plyn do plynu na plyn. uľahčovať ďalšiu operáciu tlaku. To nielen chráni turbínu, ale tiež eliminuje časť hysterézy turbíny.
