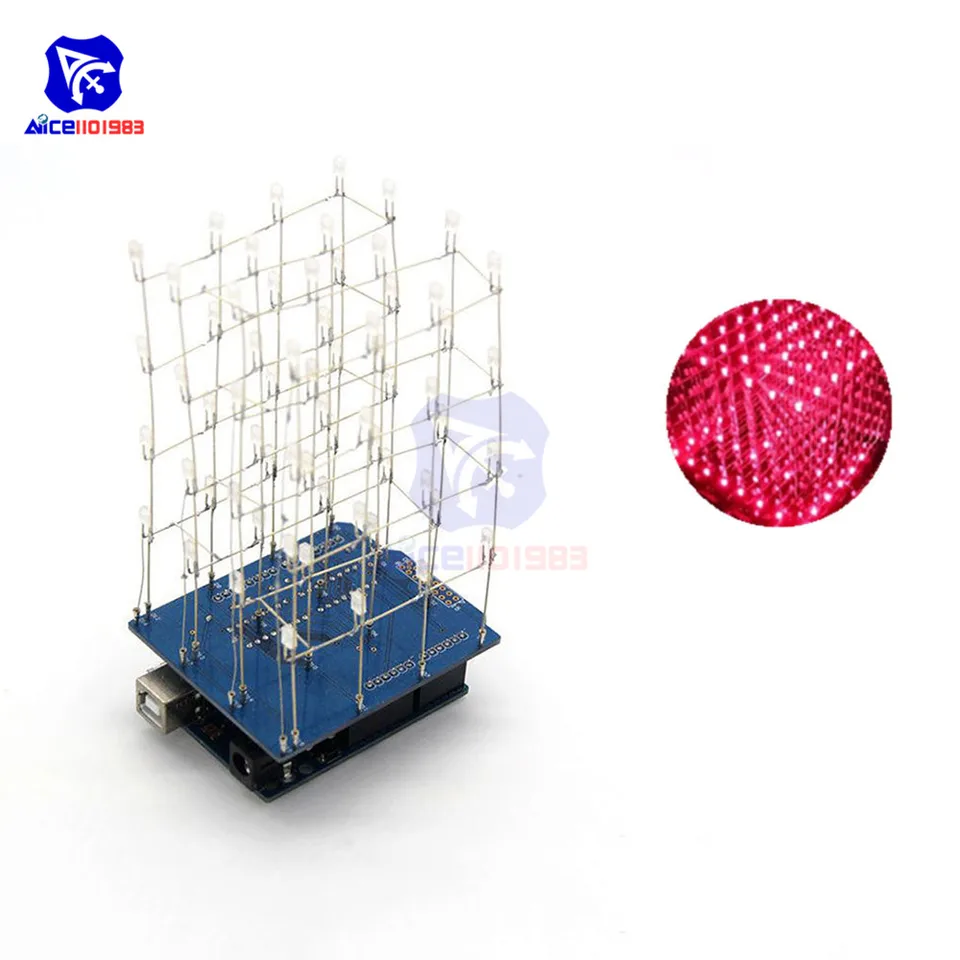

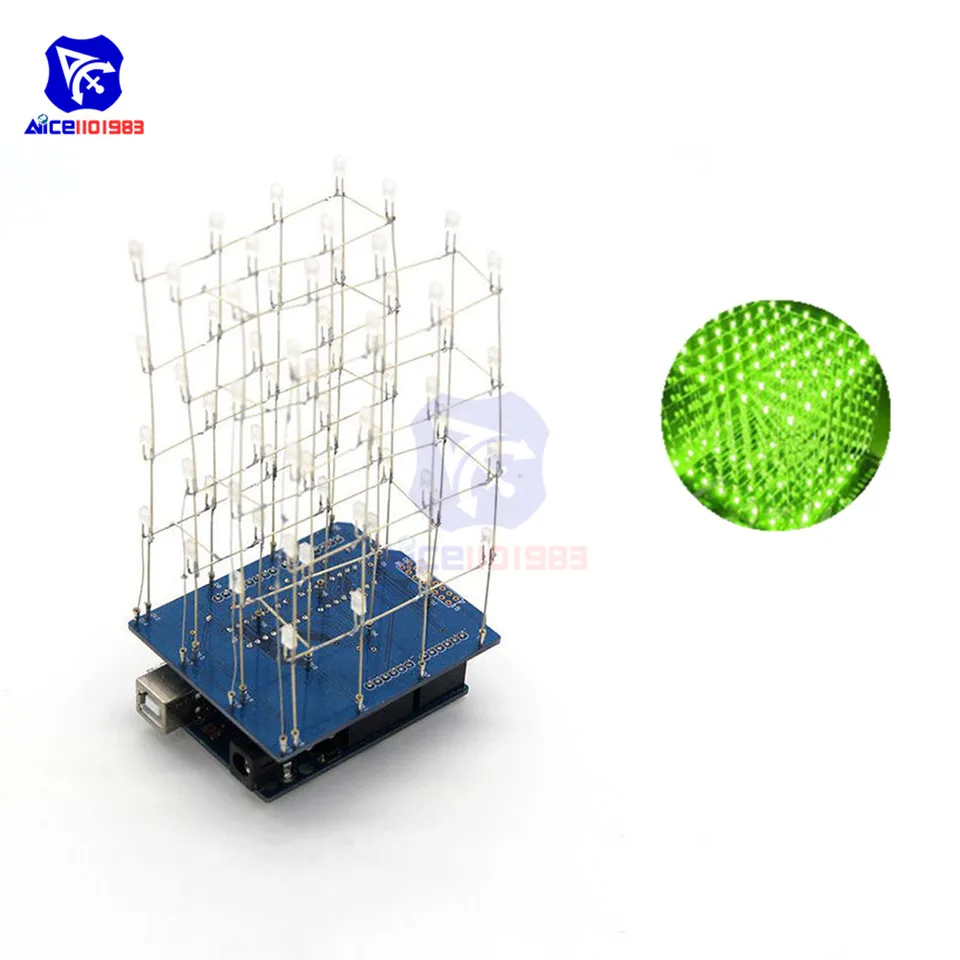

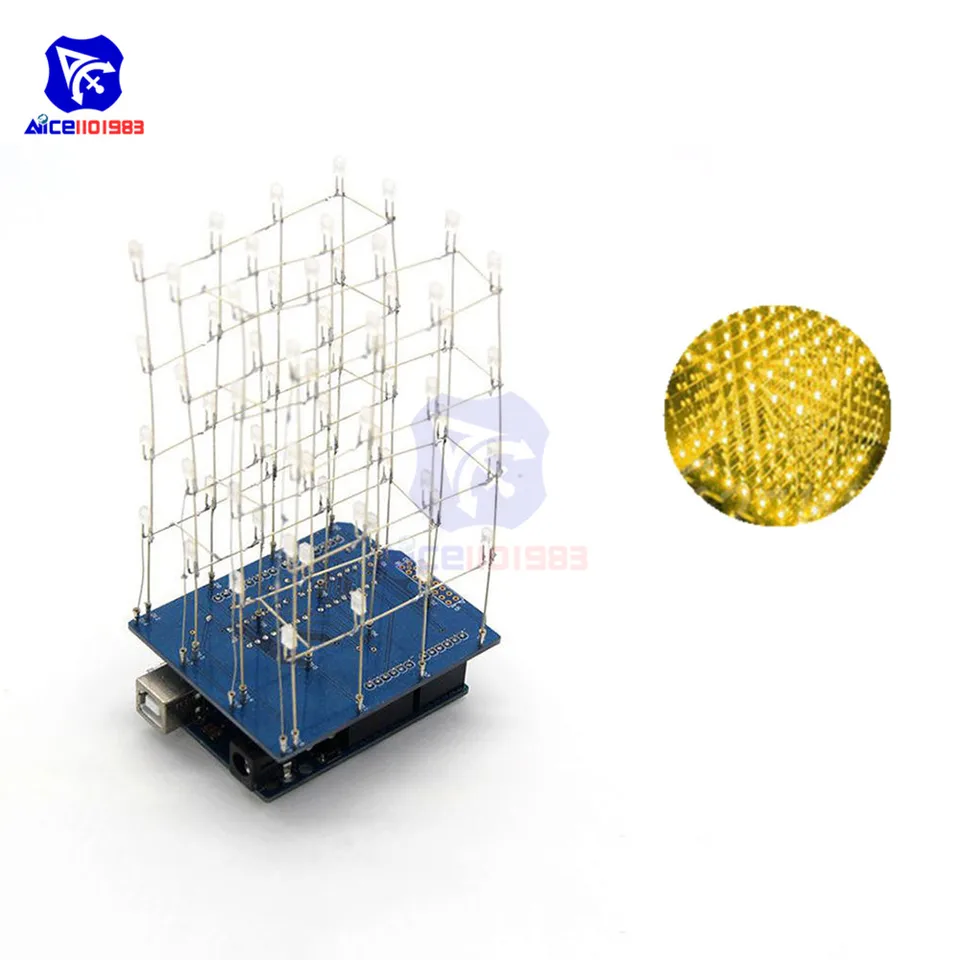

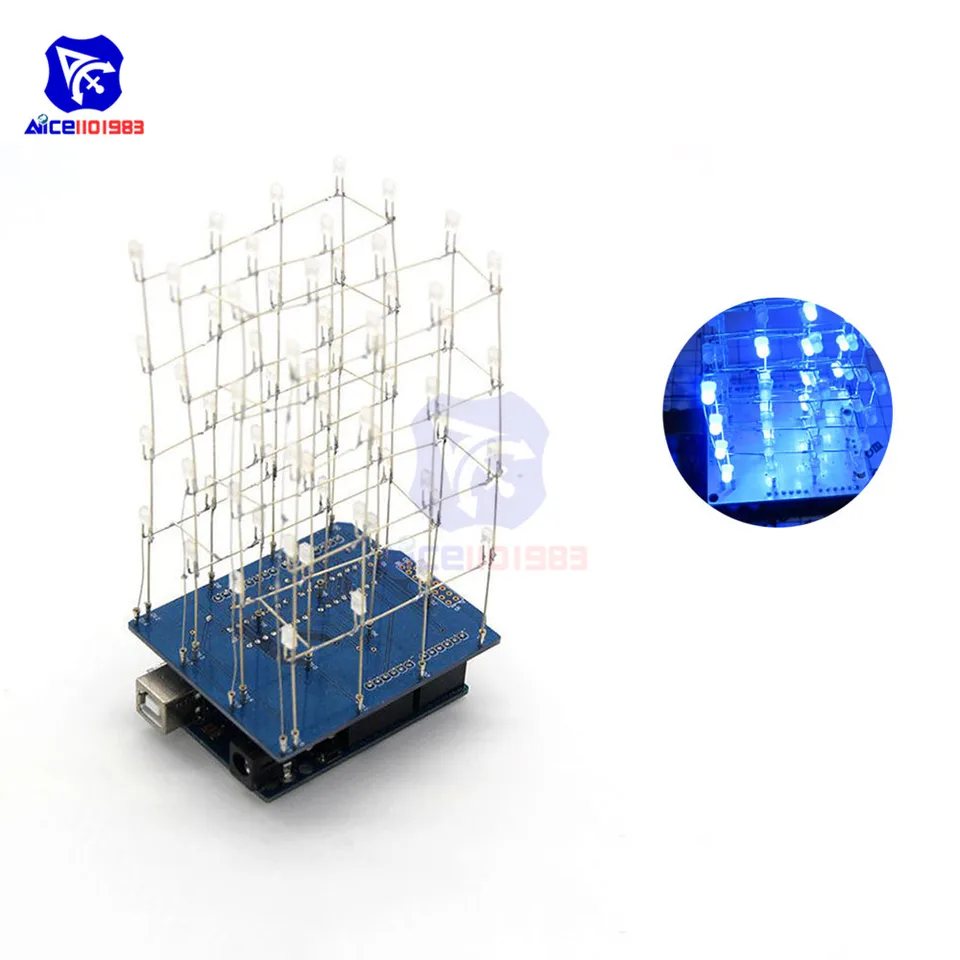

DIY Kit 74HC595 3D LED Elektronické svetlo 4x4x4 LED modrá/zelená/červená/žltá 64 kvádrov pre Arduino I/O IO Expansion Board

€3.15 €3.39

IN STOCK
Farba
Množstvo:
-
+

sku: w237593

DIY Kit 4x4x4 Svetelná súprava modrá pre Arduino Shield LED Presne

Svetelná súprava 4x4x4 používa 64 Cuboid LED a riadená pre Arduino .Expansion Board používa dva štiepky 74HC595 Shift Register, pomocou osem I/OS môže zapáliť svetlo 4x4x4, je to potrebné hardvérové ​​zdroje sú menšie ako ostatné kubické dosky 4x4x4 (potrebuje 20 I/OS na kontrolu).

1. Opis obvodu

Displejová časť svetelnej súpravy 4x4x4 sa skladá zo 64 kvádrových LED, používa na riadenie anódy LED diódy LED, 4 I/O porty pre Arduino Controls 4 Common Cathodes of LED.

2. Elektrické parametre

Riadiaci modul: pre riadiacu dosku Arduino

Veľkosť PCB: 61*74 mm

Farba LED: modrá/zelená/červená/žltá (možnosť)

Pozornosť:

1) V našom obchode sú okrúhle hlavy v našom obchode, ak ho potrebujete, kontaktujte nás.

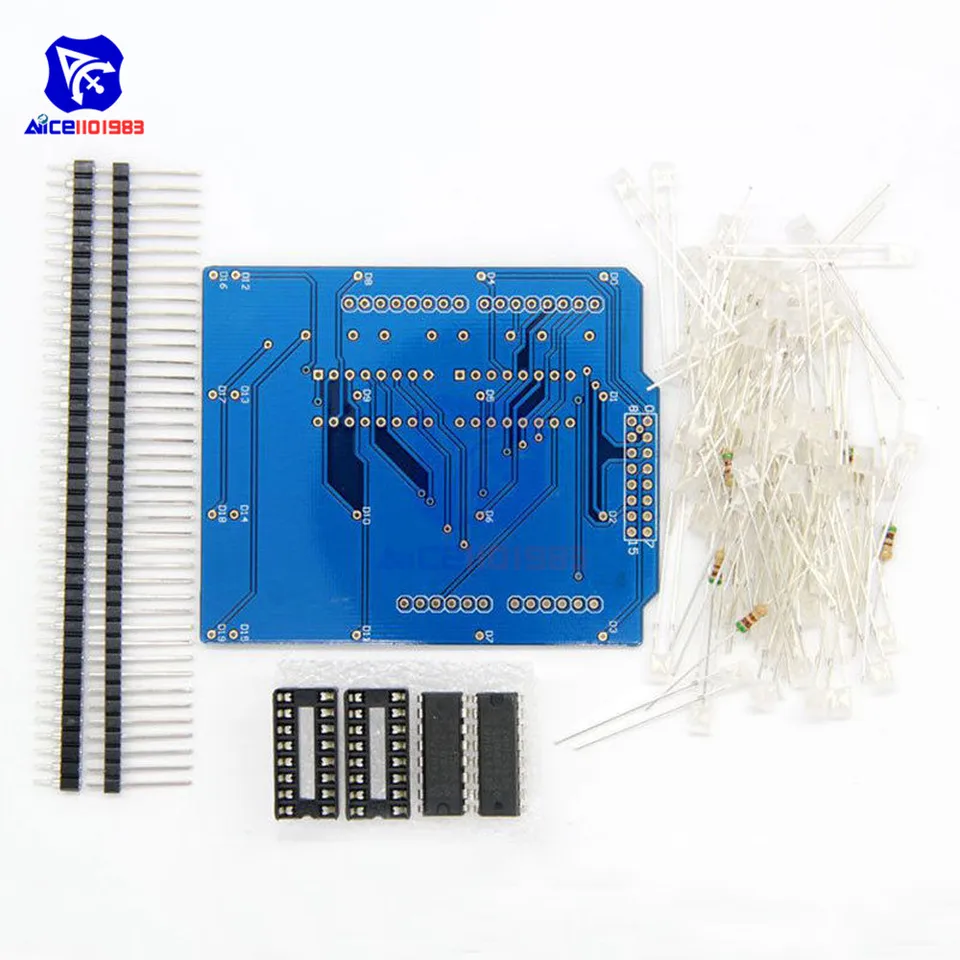

2) Táto súprava je 4x4x4 ľahká doska kubickej expanzie kubickej, bez ovládacieho čipu alebo riadiaceho modulu Arduino.

3). Prepočítajte knižnicu Arduino, ale existuje menšie efekty zobrazenia, ak potrebujete viac efektov, musíte sa zostaviť sami.

3. Schematický diagram

4. Mechanické kreslenie

5. Popis modulu

Na vloženie anódy LED sa používa slot diagramu 0 ~ 15; Slot D16 ~ D19 sa používa na vloženie katódy LED.

Expanzná doska a pre Arduino Control Pins.

74HC595 PIN pre Arduino

Sh 0

St 1

OE 2

DS 3

D16 4

D17 5

D18 6

D19 7

6. Zoznam komponentov

Relatívna značky:

Typ Regulátor napätia
Balík Sáčok
Prevádzková teplota Skontrolujte popis
Číslo modelu 74HC595
Rozptyl Skontrolujte popis
Napájacie napätie Skontrolujte popis
Značka diel
Aplikácia Počítač
Stav Nový
Pôvod Pevninská Čína
  • Kupujúci

    Túto položku som ešte nepoužil, ale bol dodaný včas a zdá sa, že je opísaný a očakávaný.

  • Kupujúci

    Funguje tak, ako by mal, vďaka

  • Kupujúci

    Funguje tak, ako by mal, vďaka

  • Kupujúci

    Netlá
