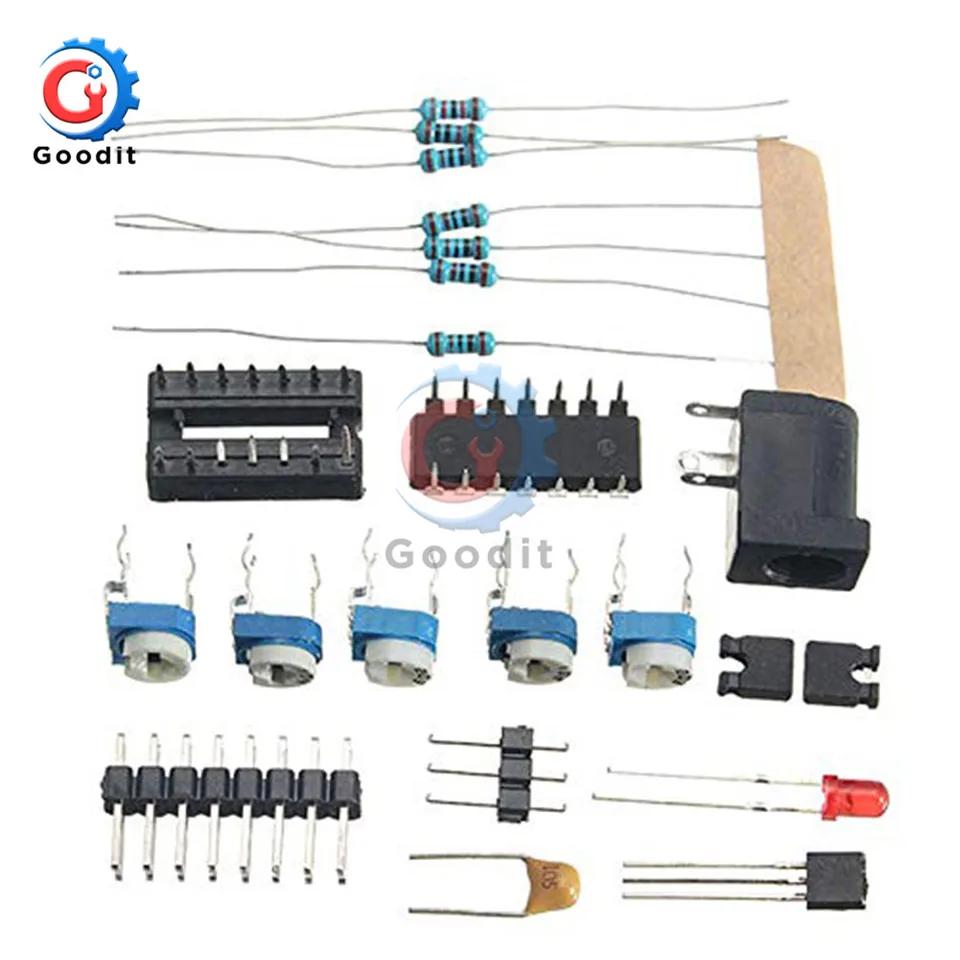

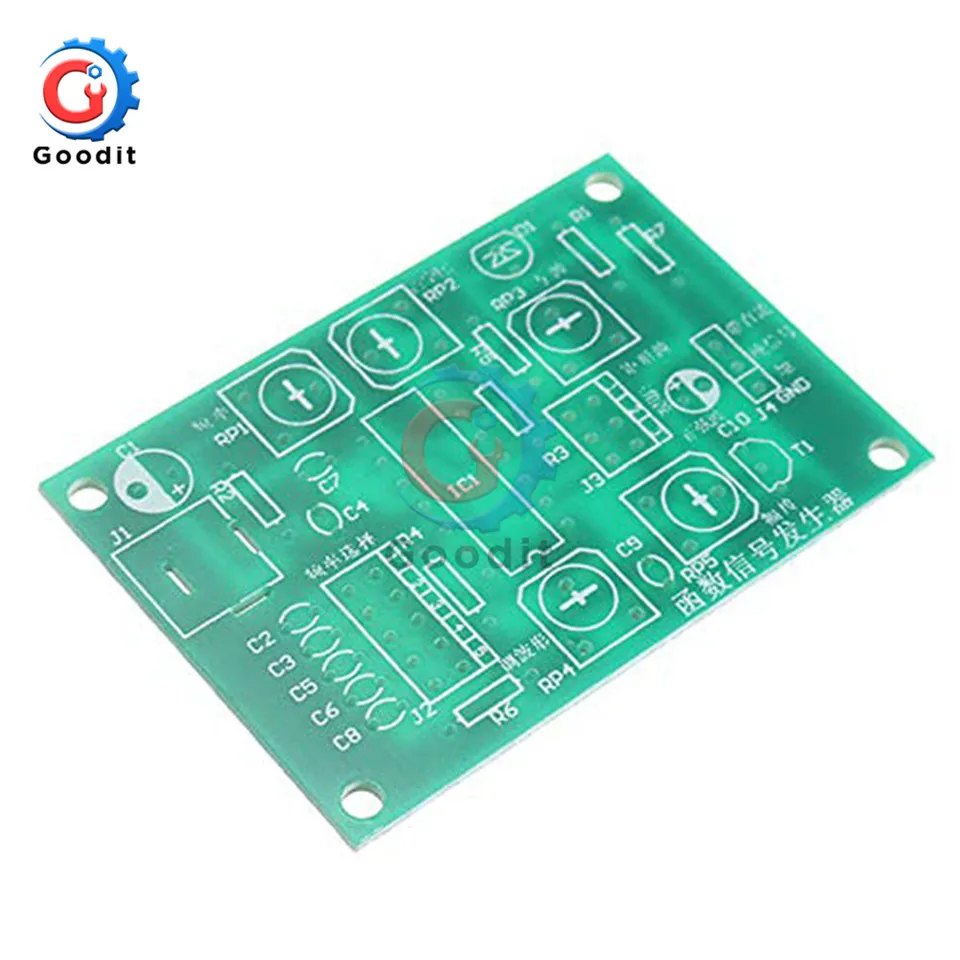

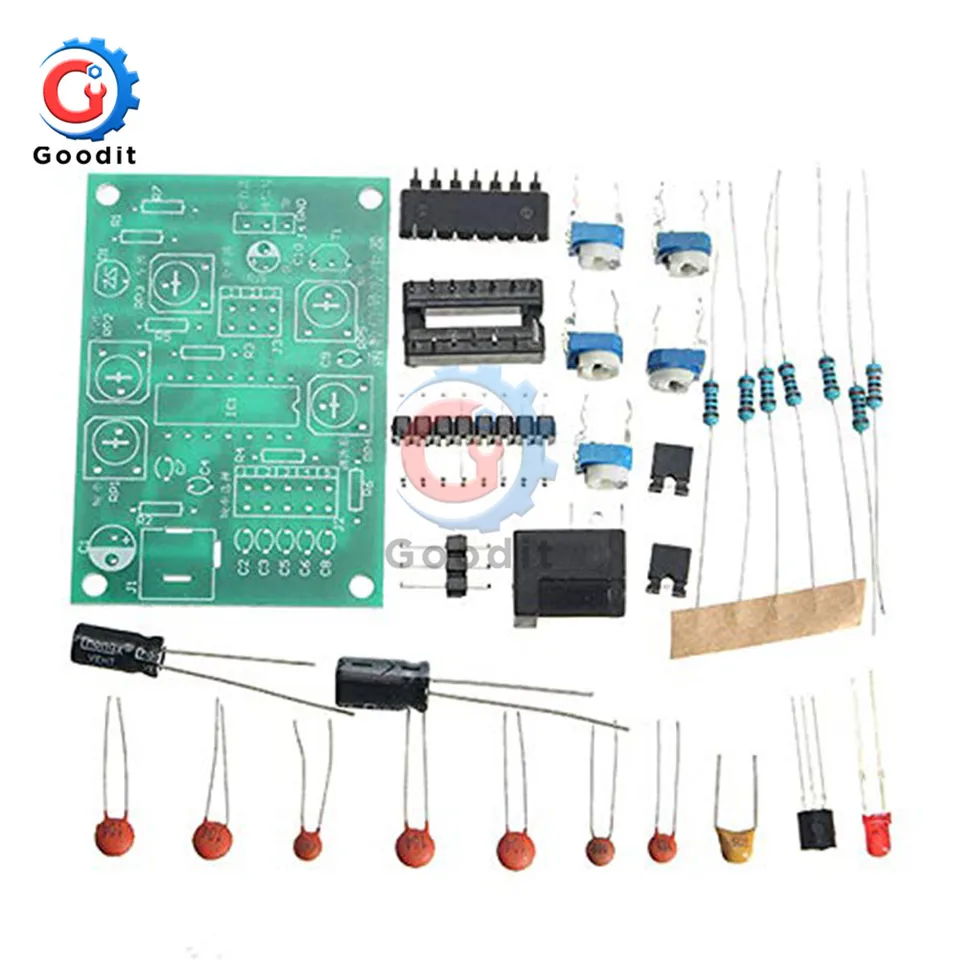

ICL8038 Funkcia Generátorová súprava SIGNATRE SIGN Multikanálová vlna generovaná elektronický výcvik DIY náhradná časť

Funkcia:

ICL8038 je presný kmitajúci integrovaný obvod s výstupom viacerých vlny frekvenčné signály. Súprava je navrhnutá pre bežne používaný frekvenčný rozsah, rozdelený do piatich nastaviteľných stánkov, môže produkovať od 10Hz-450 kHz sinkinenistickú vlny, trojuholníkovú vlnu, signál pulzu štvorcových vĺn.

Princíp obvodu:

Funkcia PIN ICL8038:

1 pin, 12 PIN: Strana nastavenia sínusov

2 PIN: Výstup sínusovej vlny

3 PIN: Výstup trojuholníkovej vlny

4 pin, 5 pin: Nastavenie frekvencie a pracovného cyklu (alebo asymetria vlny)

6 pin: V +, kladný zdroj napájania

7 PIN: Frekvenčný posun

8 PIN: Vstup nastavenia frekvencie

9 PIN: výstup štvorcovej vlny. Toto je otvorený výstup zberateľa. Keď funguje, pripojte zaťažovací odpor od kolíka k zodpovedajúcemu kladnému napájaniu, aby sa získal výstup štvorcovej vlny kompatibilného TTL, musí byť odpor s zaťažením pripojený k + 5V. dodávka.

10 Pin: Strana kondenzátora načasovania

11 PIN: V-, Terminál záporného napájania Pripojte zem. Pri použití kladného a záporného zdroja napájania, 11 PIN pripojených k zápornému zdroju napájania, je výstupný tvar vlny relatívne k symetriu 0V. Pri použití jediného kladného napájacieho zdroja je pin 11 pin 11 uzemnená a výstupná vlna je unipolárna a rovnomerné napätie je + VCC / 2.

13 pin, 14 pin: Prázdny kolík

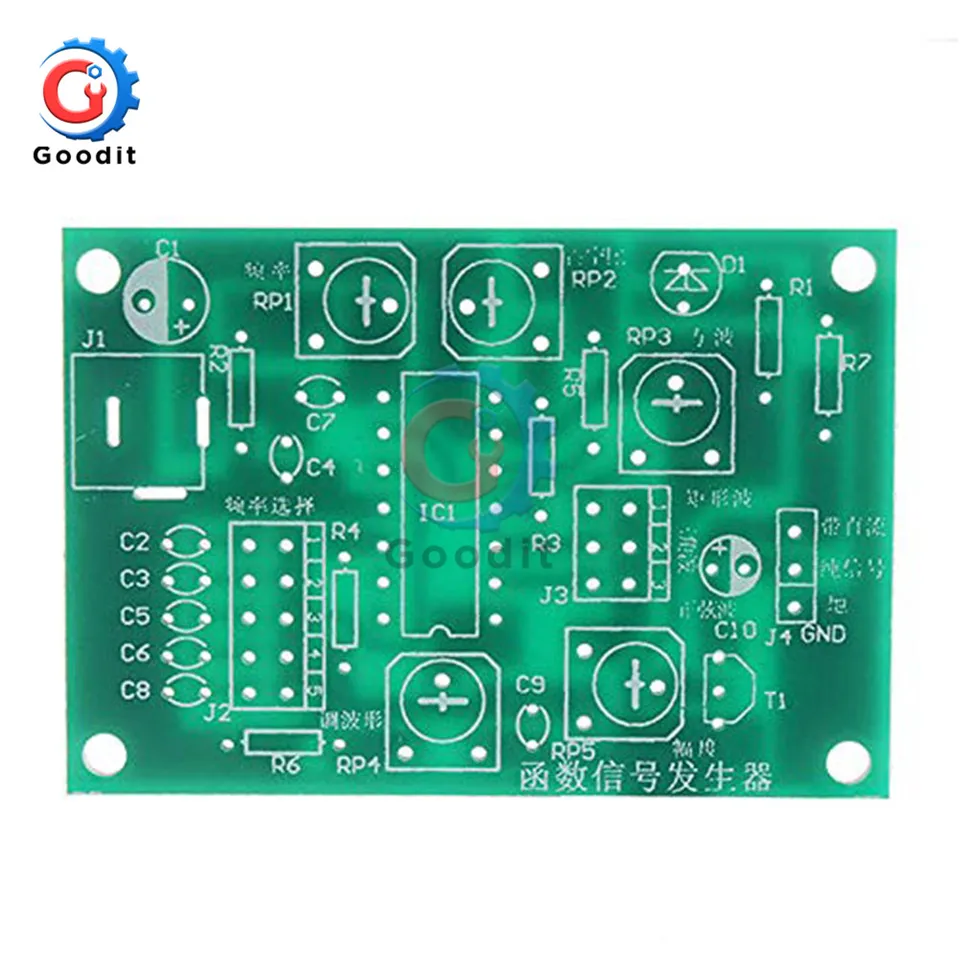

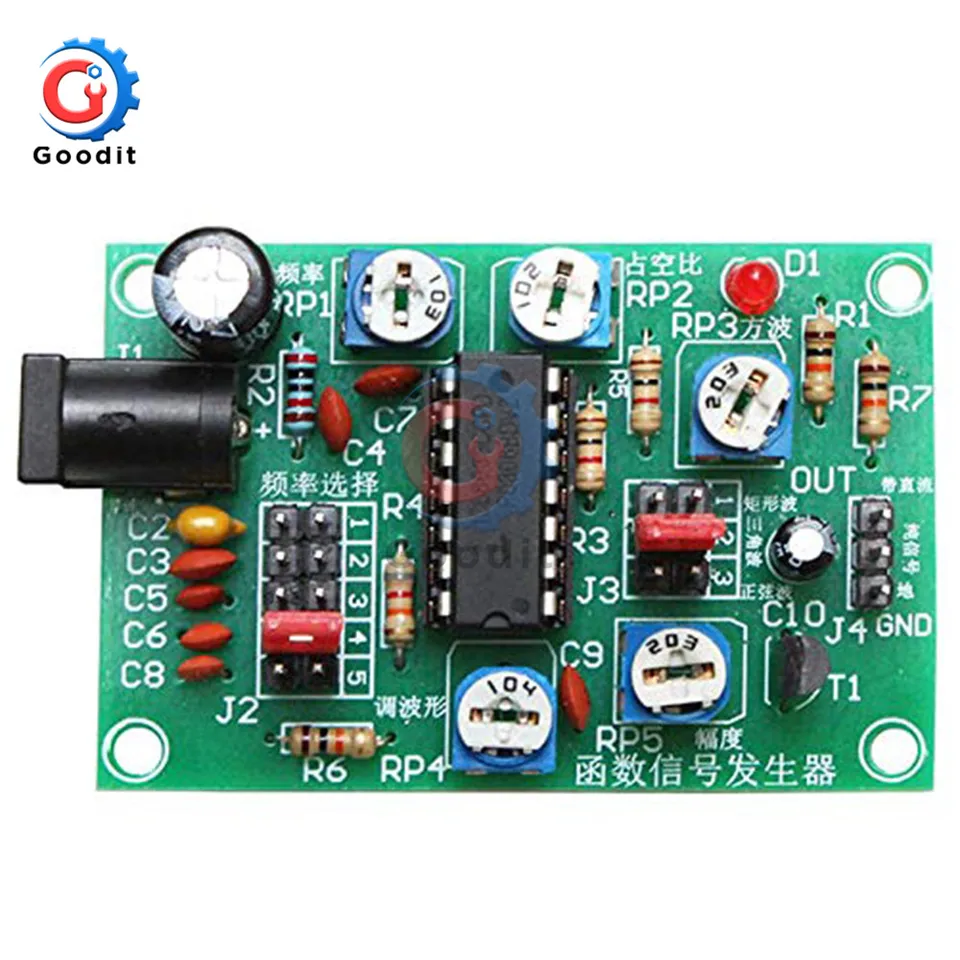

Frekvenčný rozsah je 10 kHz-450 kHz, rozdelený do 5 pásiem, s prepínačom J2 (skratový uzáver) na prepínanie, PR1 je nastavenie frekvencie, RP2 je nastavenie funkcie štvorcovej vlny, RP3 je Lineárne nastavenie štvorcových vĺn, RP4 je RP4, RP4 je Nastavenie skreslenia sínusovej vlny, RP5 je nastavenie amplitúdy výstupu.
