sku: w322618

Parametre modulu

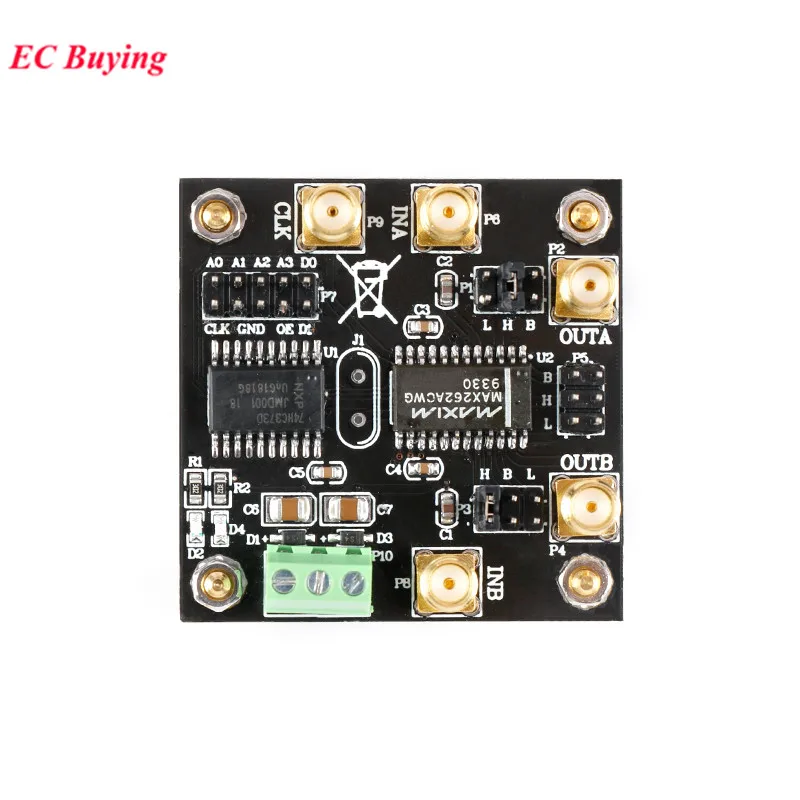

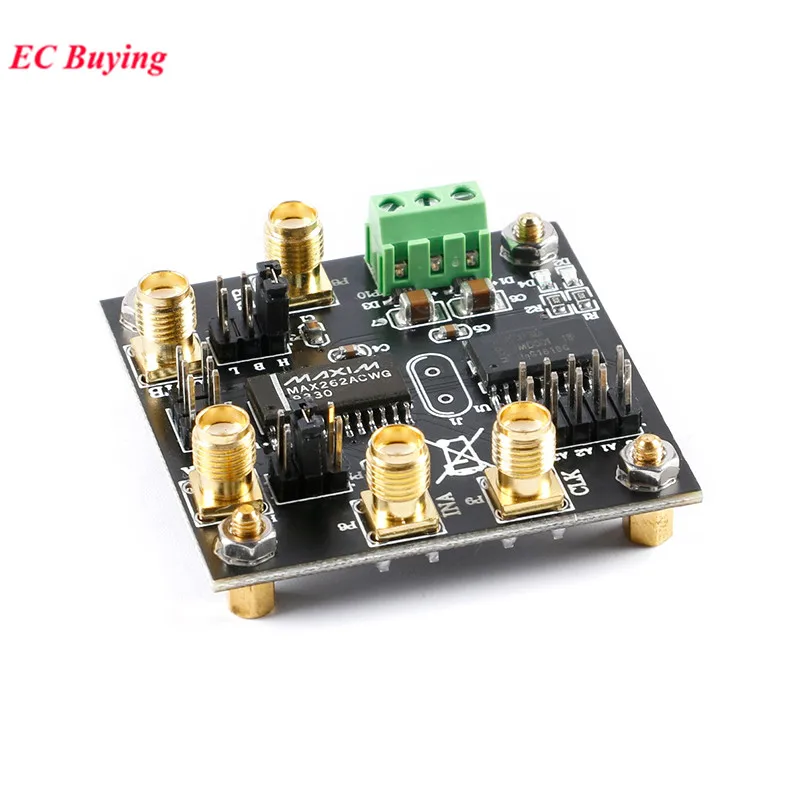

Modul modulu: MAX262

Typ modulu: univerzálny programovateľný filter

Napájacie napätie: ± 5V

Prúd modulu: 24 mA

Režim riadenia modulu: Ovládanie programu

Protokol komunikácie s modulom: SPI Serial

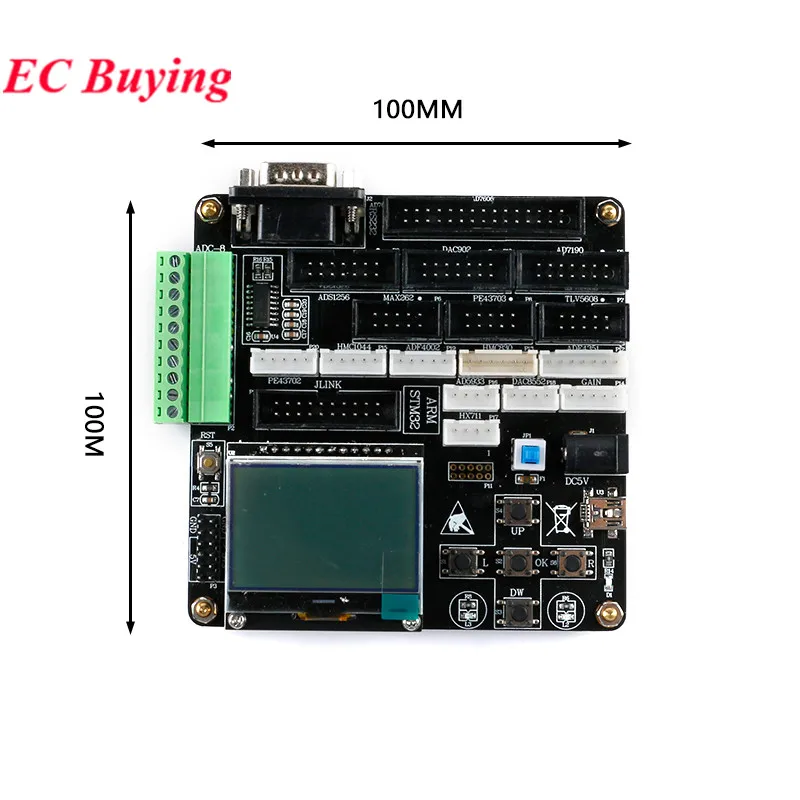

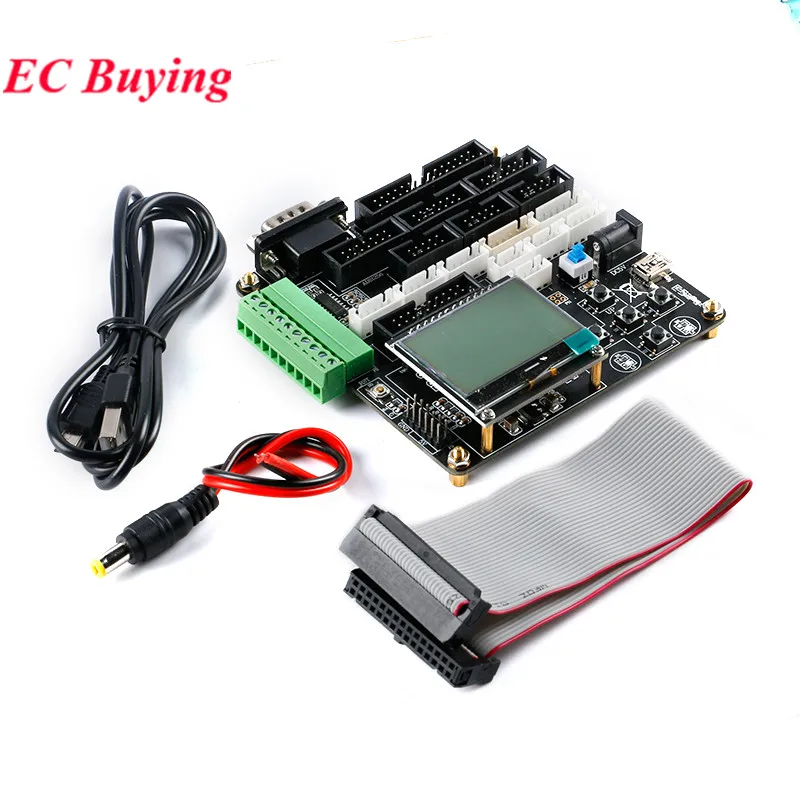

Modul poskytuje rutiny: STM32F103RBT6

Rutinná platforma: STM32F103X-M3 KEIL5 Verzia zdrojový kód

Hlavná frekvencia modulu: 4MHz (max)

Typ filtra: High Pass, Low Pass, Pass Pass; Ak chcete dosiahnuť rôzne funkcie filtrovania, je potrebné zladiť s prepínaním externého uzáverového uzáveru

Poradie filtra: druhá objednávka; Oba kanály sú druhou objednávkou

Rozsah medzných frekvencií s nízkym priechodom: 140 kHz (max); Hodnota Q nie je možné nastaviť príliš veľké, ľahko sa objaviť skreslenie

Vysoký priechod hraničnej frekvenčnej rozsahu: 30 kHz (max); Hodnota Q nie je možné nastaviť príliš veľké, ľahko sa objaviť skreslenie

Frekvenčný rozsah frekvencie BandPass: 50Hz-40 kHz; Hodnota Q nie je možné nastaviť príliš veľké, ľahko sa objaviť skreslenie

Formulár vstupného signálu: Jednotný koncový

Vstupné kanály: 2 kanály; kaskádovateľné, paralelné

Rozsah vstupného signálu: 4VPP (max)

Vstupný frekvenčný rozsah: 20Hz-1MHz

Rozsah zisku modulu: Žiadne

Kvalitný faktor Q Hodnota Nastaviteľná hodnota: 40 (max)

Charakteristiky vstupného a výstupného signálu: spojený vstup a výstup; Amplitúda signálu pri príliš nízkej frekvencii bude zoslabená

Pretože ide o prepínaný filter kondenzátora, výstupným signálom je píla.

Vstupné a výstupné rozhranie modulu: SMA; 24-hodinová antioxidácia soľného spreja
