Napätie je rozsah hodnoty napájacieho napätia a nedá sa upraviť.

Prúd je nastaviteľný pre tento test zaťaženia. Po nastavovaní požadovanej hodnoty, test s konštantným prúdom.

Otestujte maximálny prietok prúdu napájania, skontrolujte, či je prúd napájania skutočný, a použite test starnutia výkonového produktu.

Poznámky: Koľko W je všetko v rozptyle výkonu trubice NMOS a napätie dosky je v rozmedzí 300 V. môžete tiež zvýšiť výkon paralelne s viacerými blokmi.

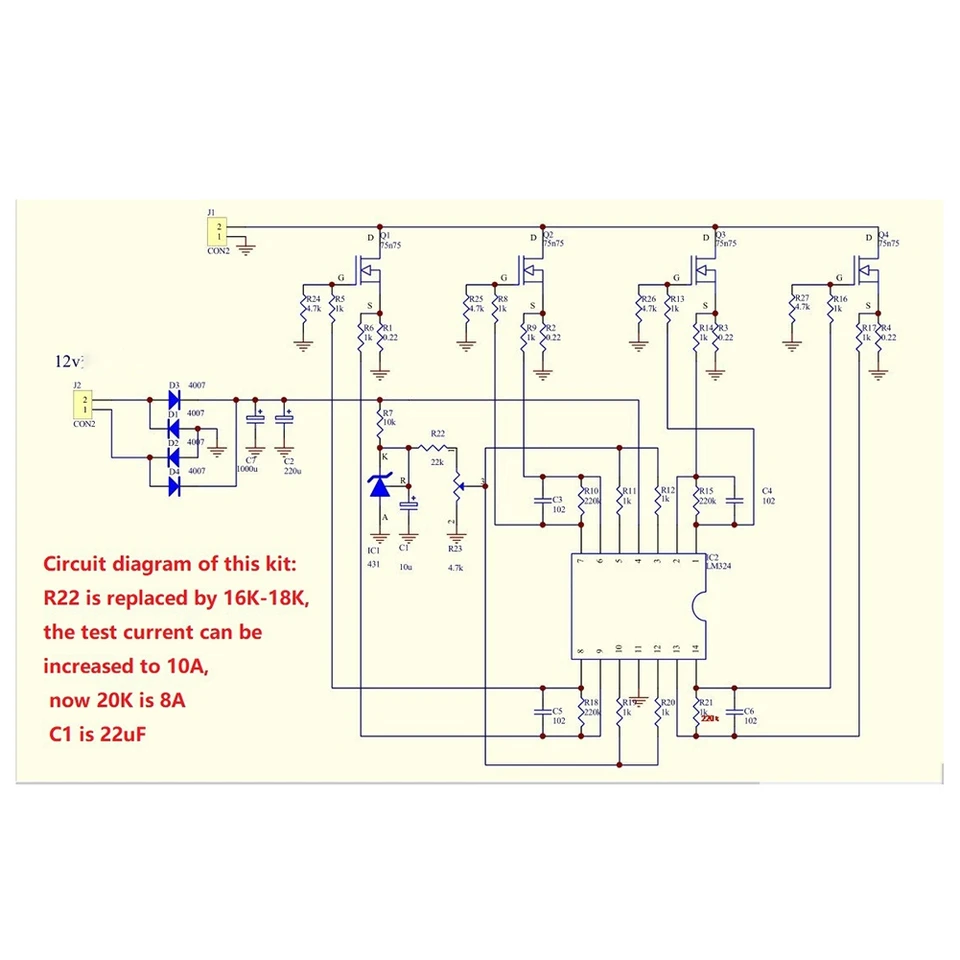

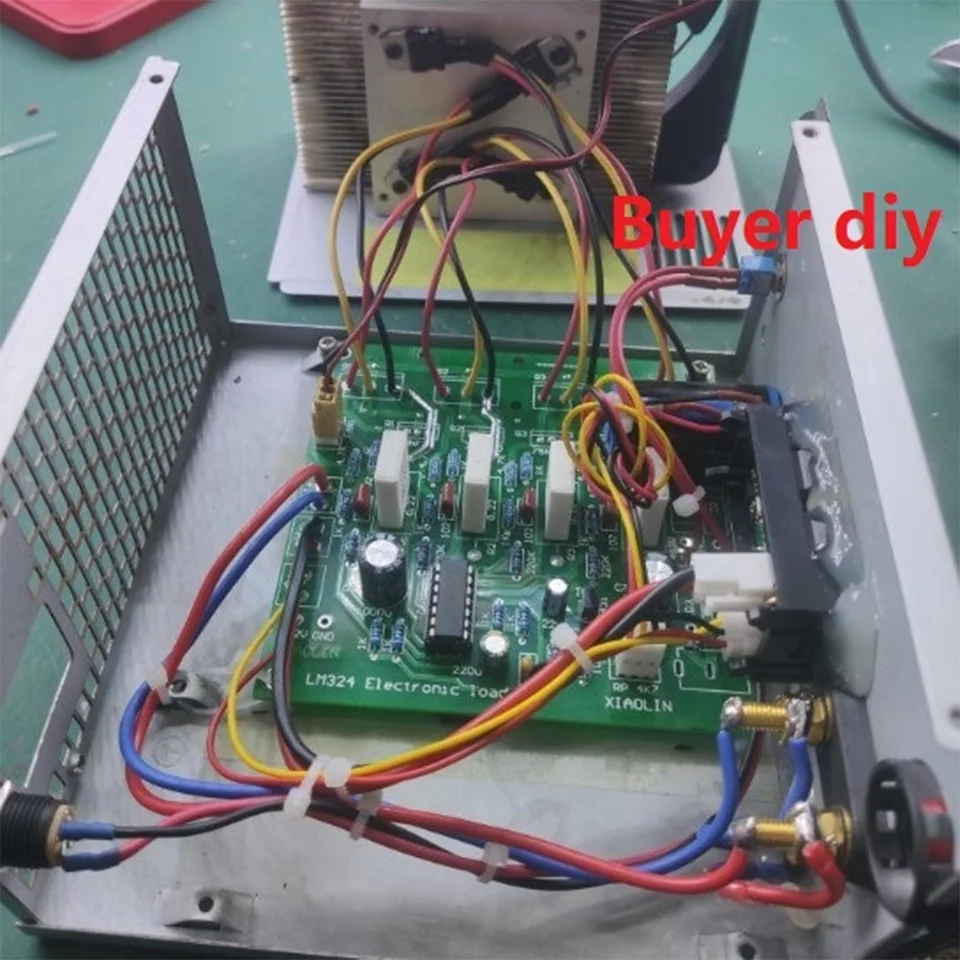

Základný formulár obvodu je, že TL431 poskytuje referenčné napätie, zmyslový rezistor, LM324 Amplifikácia operačného zosilňovača, spolu s MOS trubicou, tvorí konštantný prúd. Používa 4 mOS trubice s tepelným umývadlom CPU. 047an08ao atď., K dispozícii aj pre-247 vysokovýkonných obalových trubíc, ako je IRF 250 260. Keď je doska poháňaná 12V prepínaním napájania, drôt sa môže spájať doprava +-.

Alebo spájkujte DC sedadlo a použite 2 drôty na skrat +- spájkovací kĺb. ! !

Teplo nie je možné pripojiť k negatívnemu kovu sedadla 12 V DC a tieto dva nemožno pripojiť k kovovej škrupine súčasne! !

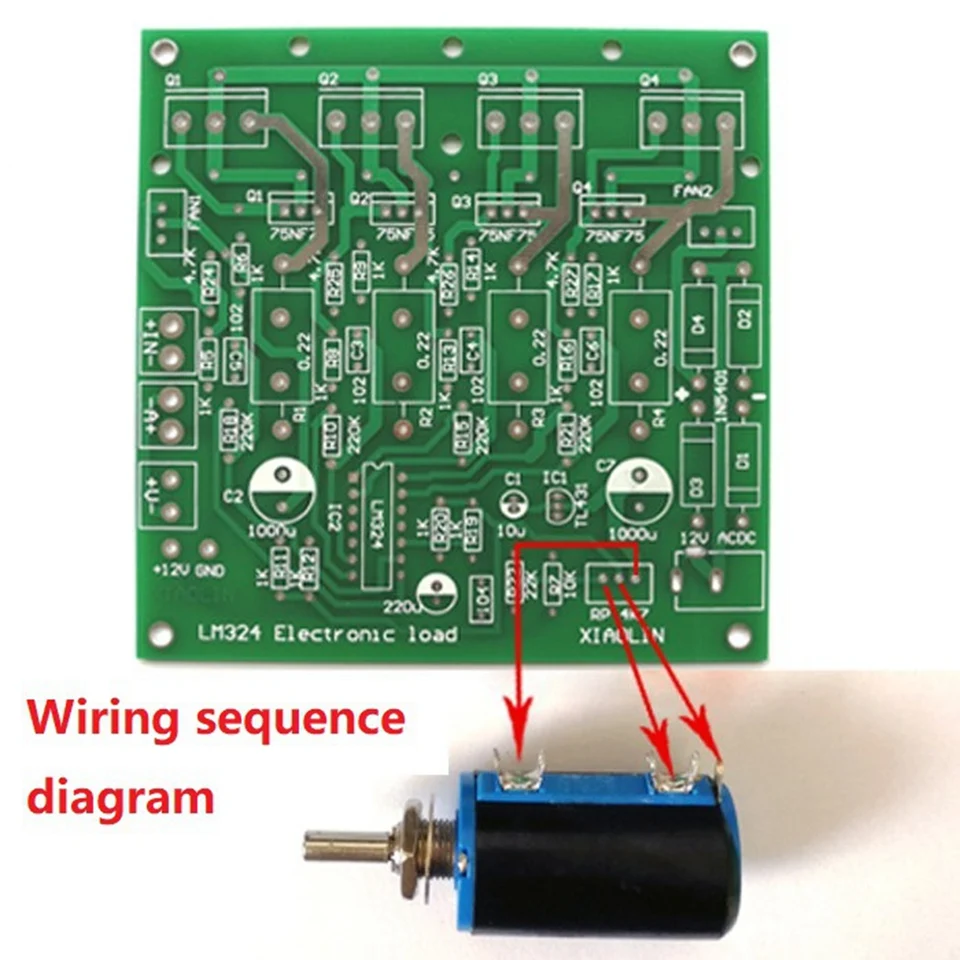

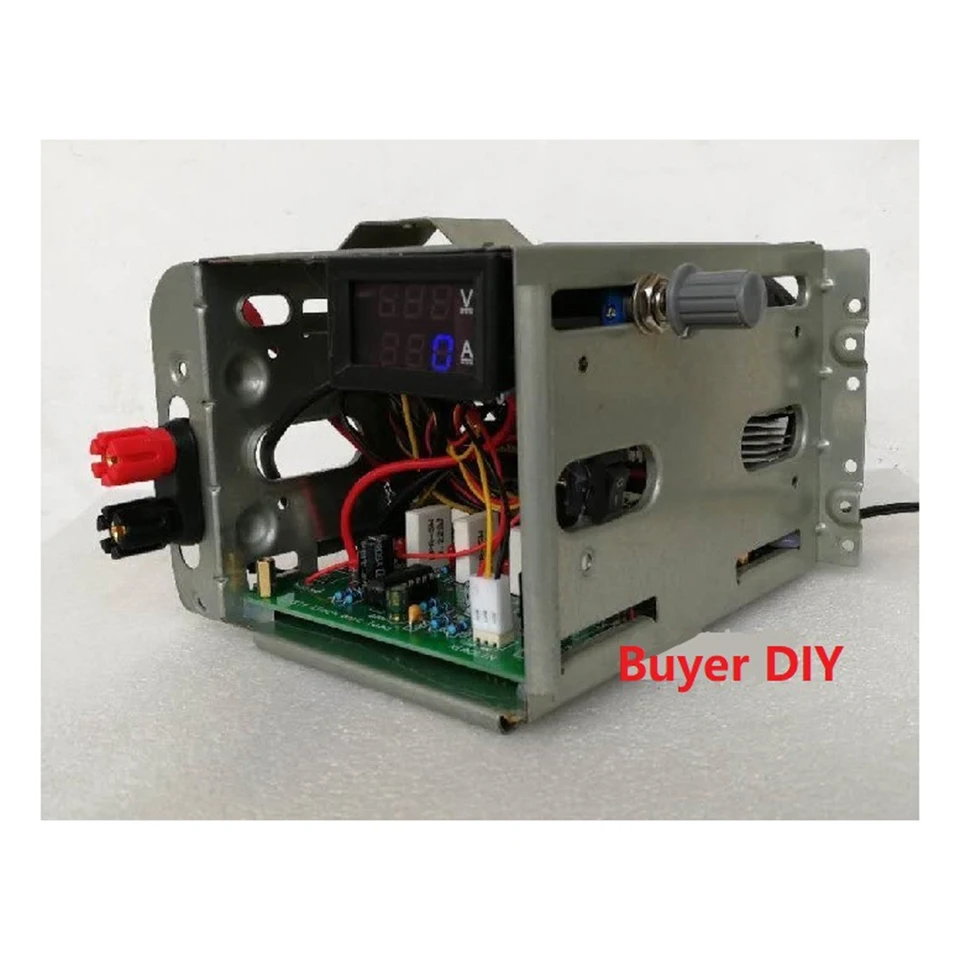

Ak je doska pripojená k digitálnemu dvojdielnemu meraču displeja, napájanie hlavičky merača je spojené s malou červenou čiarou na ľavom konci dosky: +12V

Poznámka: Nepripájajte tenký čierny drôt k GND! (Ak bude prúd pripojený), bude to nepresné)! ! !

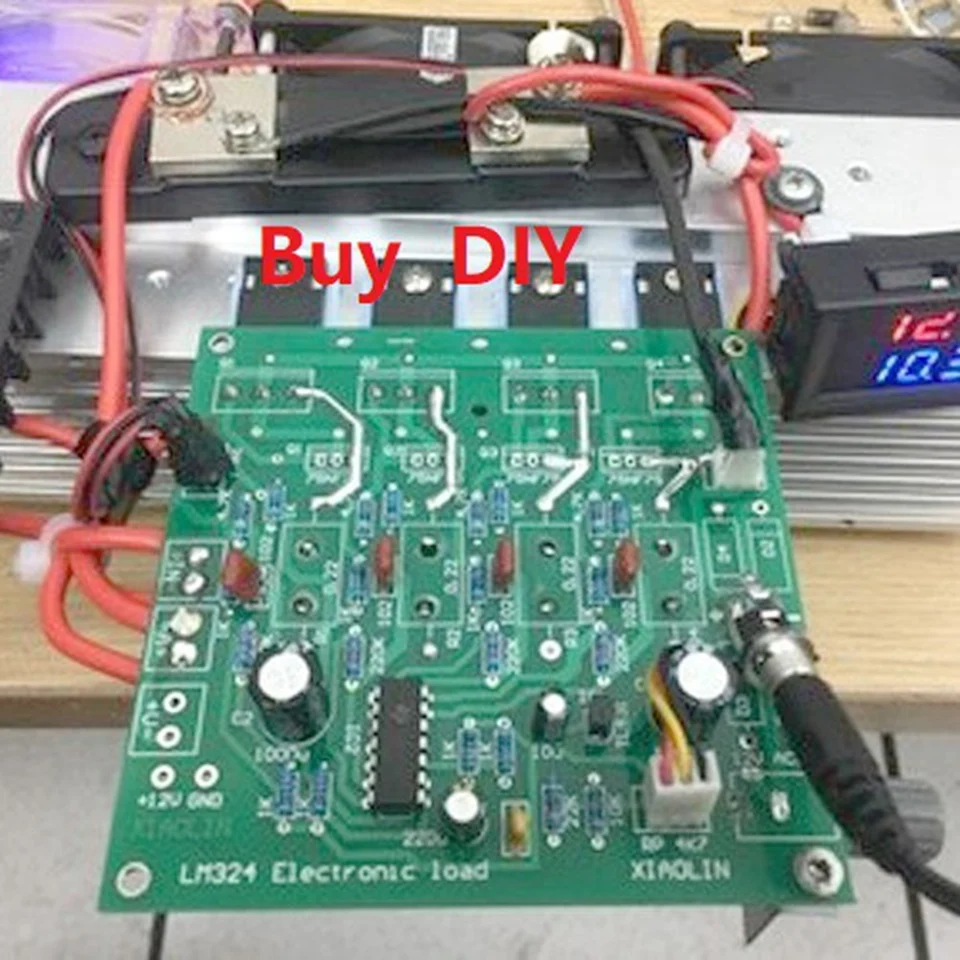

A+-prúdový hrubý červený a čierny drôt pripojený k hlave meračov V+ je pripojený k testu tenkého žltého drôtu napätia hlavy meračov, v testovacom vstupnom termináli a červená a čierna skúšobná svorka je pripojená k napájaniu pod napájaním test. Terminál ventilátora je pripojený k chladiacemu ventilátu.
