sku: w33167

Bluetooth 5.0Stereo Audio PowerPlifier Board 40WX2

Prijímač Bluetooth DC 12/24 V Dodávka

Charakteristika výrobkov

Názov produktu

Bluetooth stereofónna doska zvukového zosilňovača

Produkt

XY-P40W

Napájacie napätie

DC: 5 ~ 24 V

Verzia Bluetooth

5.0

Vzdialenosť

15 metrov (viditeľné)

Výstupný režim

stereo

Výstupný výkon （@1 kHz）

20W*2 @12V 4Ω

30W*2 @16v4Ω

30 W*2 @21V 8Ω

40 W*2 @24V 8Ω

Vybraný reproduktor （30W ~ 150 W）

4Ω （5 ~ 16 V napájanie）

8Ω （5 ~ 24 V napájanie）

ochrana

Ochrana

Ochrana pred obvodom

Tepelná ochrana

Poznámka: Ak je napájací výkon nízky a výstupný výkon je veľký, môže byť spôsobený hluk, znížte objem a väčší dodávka bude lepší.

Obvod

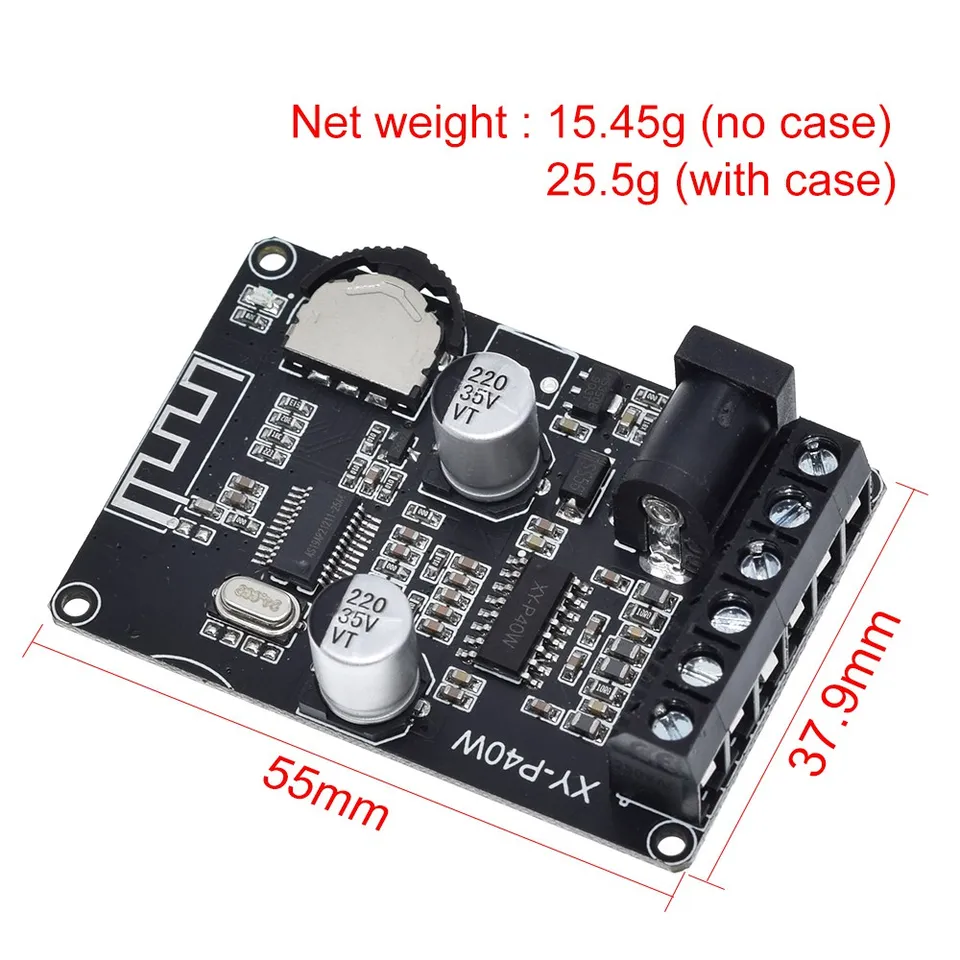

Veľkosť PCB

Špecifikácia operácie

Dodajte modul, modrá LED je zapnutá a ide o režim inbluetooth ； čakanie na spárovanie následného odohrania zvukového tónu; Zapnite telefón Bluetooth, bude sa prehľadávať a zobrazovať XY-P40W; Kliknúť na

XY-P40W” ， sa pripojí k doske. Potom môžete prehrať hudbu. Doska napájacieho zosilňovača sa pripraví na ďalšie párovanie so zvukovým tónom, keď je Bluetooth odpojený.

Pripojenie ako nasledujúci obrázok.

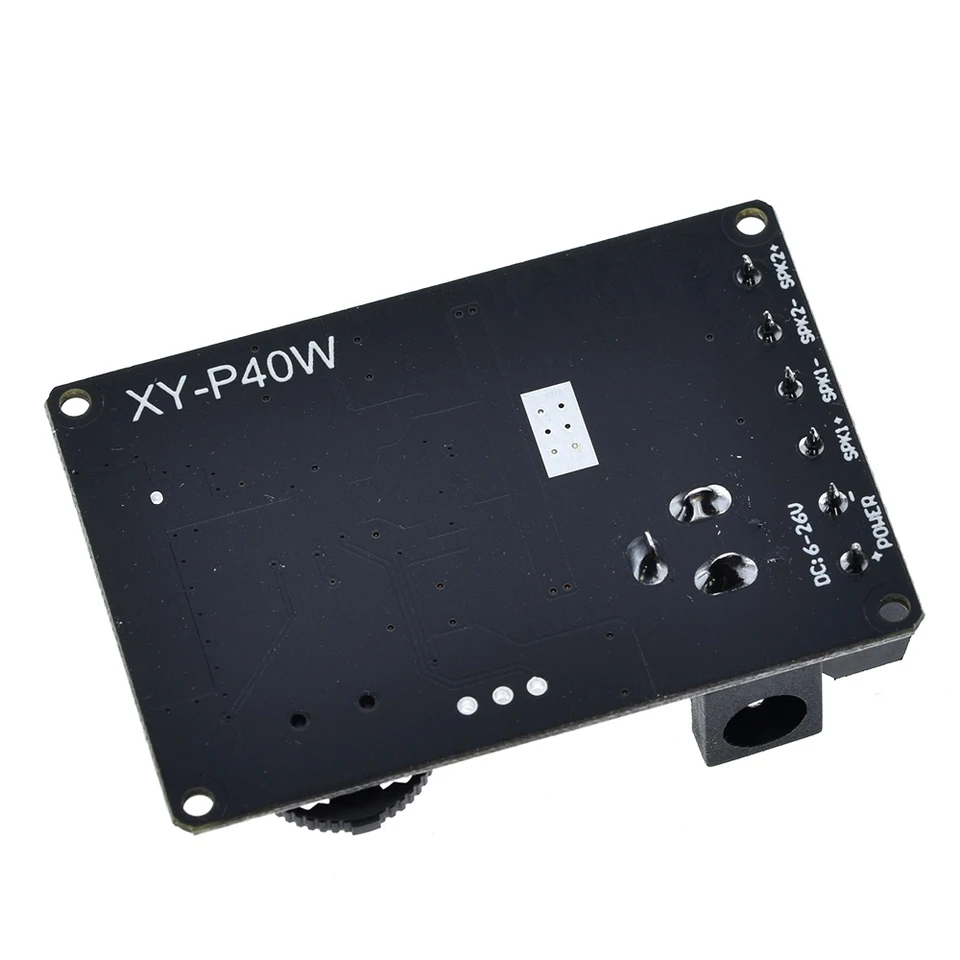

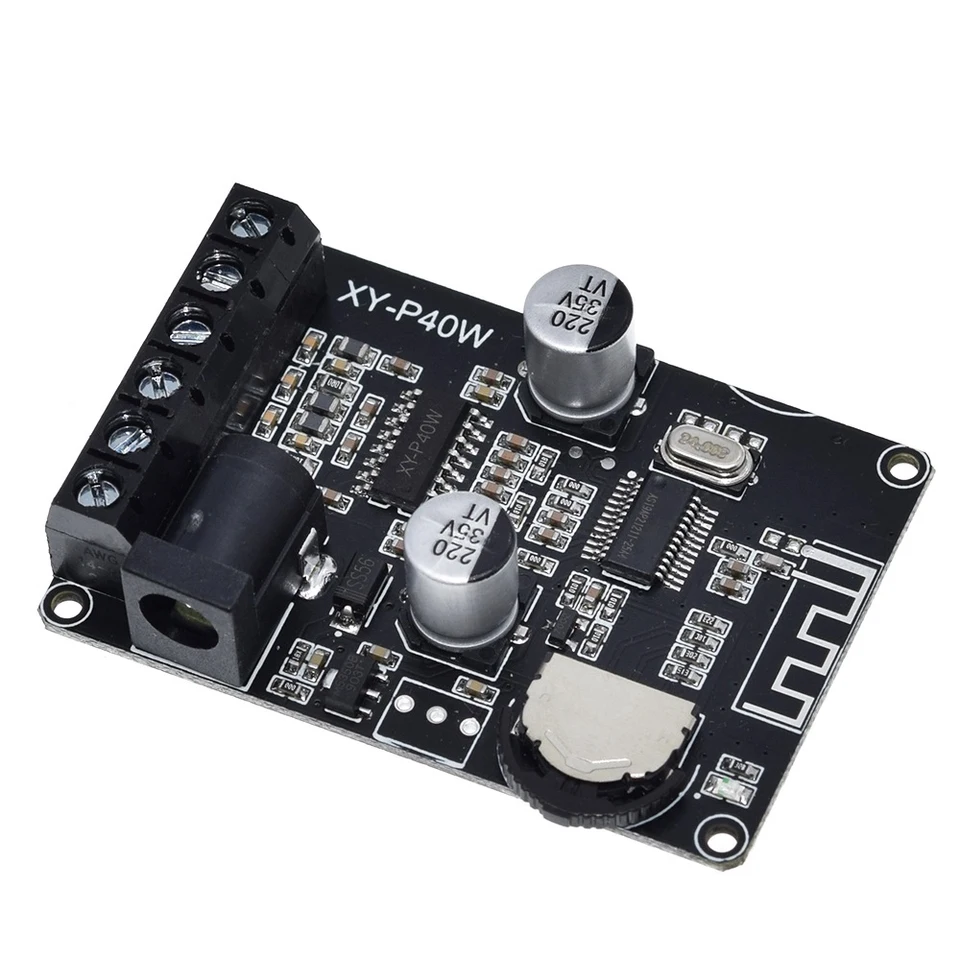

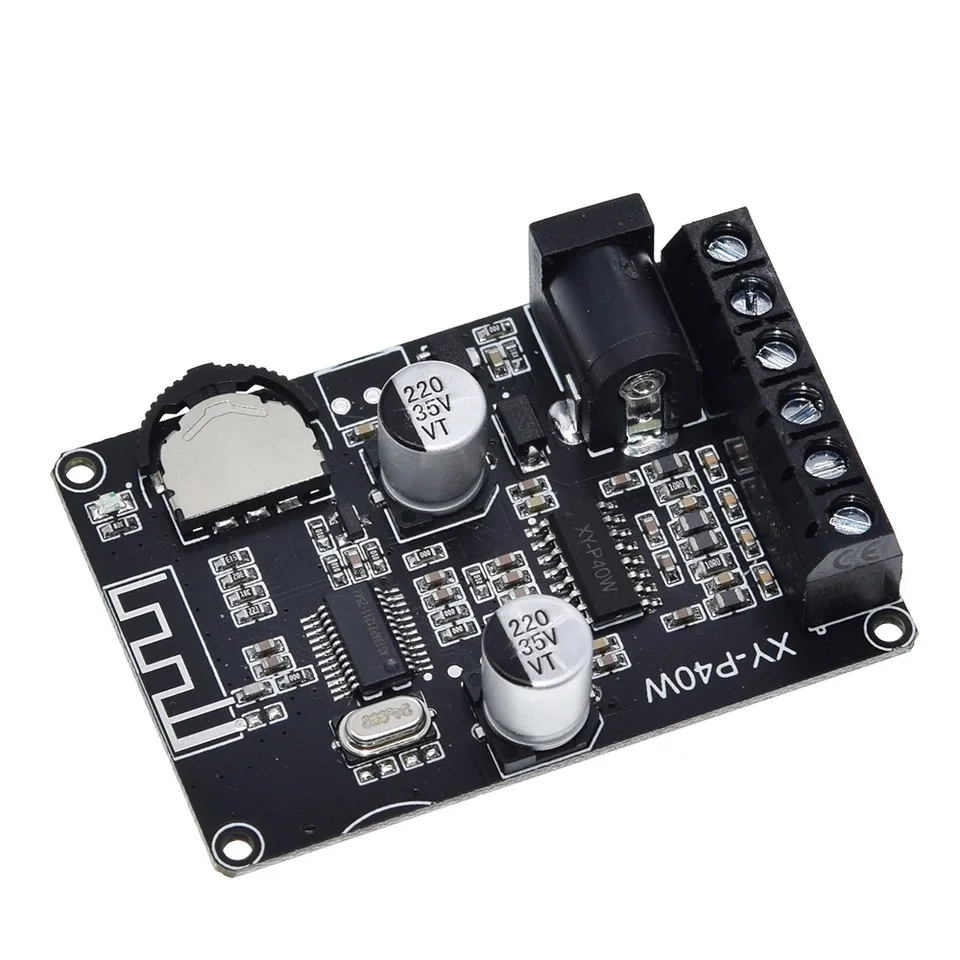

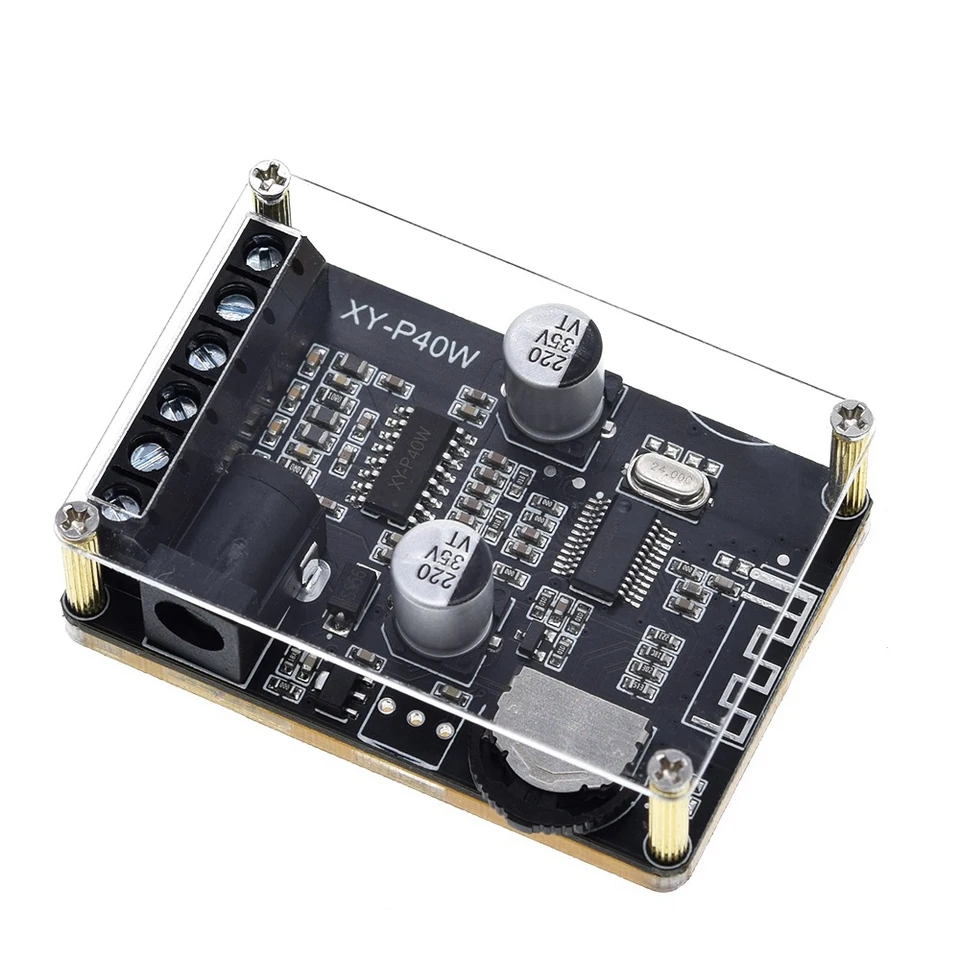

Fyzický displej

Poznámka ：

1 、 Udržujte 2 metre ďalej od smerovača, aby ste predišli interferencii WiFi

Odporúča sa 2 、 5 ~ 24VDC; Horné ako 26V, bude poškodený.

3 、 Pohodenie 4Ω, napájací zdroj musí byť pod 16 V; a hnacia zaťaženie 8Ω, napájanie musí byť pod 24 V.

4 、 Dodávkový prúd musí byť najmenej 2A.

5 、 Čiarové pripojenie reproduktora s modulom by malo byť do jedného merača.
