ICK050A Stabilný DC 5V PCB DIY Kit SOUD SOND MODUL Modul CLAP SWIWN SUITE ELEKTRONICKÁ DIY Kit DC 5V doska DPS
€0.82 €1.07
sku: w335570

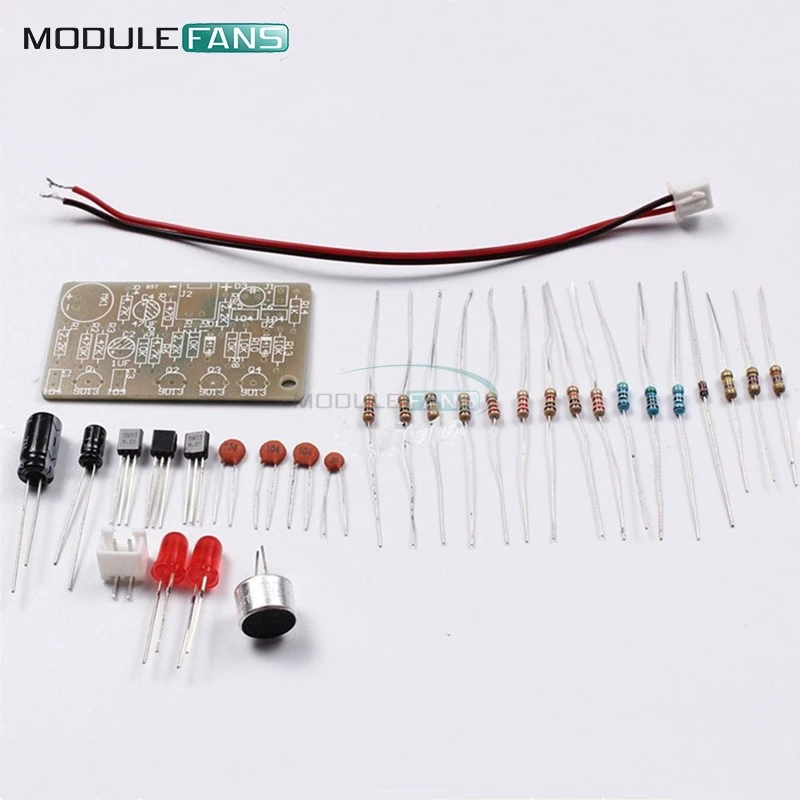

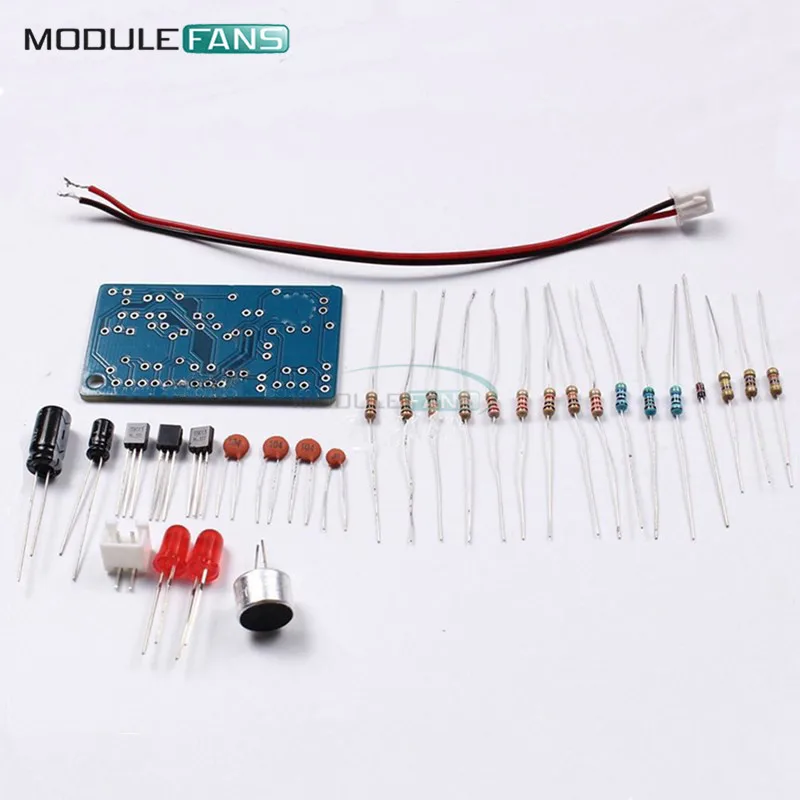

Súprava na spínač Clap je zložená z mnohých odporov, kondenzátorov a obvodu zosilňovača tranzistora.
je jednoduché, zváranie ľahké, lacné a dá sa široko používať pri hlasovom prepínače.
1 Elektrické charakteristiky
Prevádzkové napätie: 4,5 ~ 5V
Veľkosť PCB: 28 * 49 mm
2 Teória obvodu
Tento obvod hlavne obvodom zvukového zosilňovača a okruhom preklopenia.
Q1 a Q2 tvoria sekundárny zvukový zosilňovač, zvukový signál prijatý z MK1 C1 je spojený s
základňa Q1, amplifikácia sa napája priamo z kolektora do spodnej časti Q2, kolektor Q2 do
Získajte zápornú štvorcovú vlnu s spustením bistabilného obvodu.R1, C1 Obmedzte frekvenčnú odozvu
okruhu pre rozsah vysokej citlivosti asi 3 kHz. Keď je sila zapnutá, stav
Bistabilný obvod je vypnutý q4, q3 nasýtený, D3 nesie. keď Mk1 na výstup riadiaceho signálu po
dvojstupňové zosilnenie negatívnej štvorcovej vlny po diferenciálnom spracovaní negatívnym
hrot D1 pridaný do základne Q3, obvod rýchlo prevrátený, D3 je osvetlený. Keď mk1 opäť
Prijatý riadiaci signál, okruh sa uskutočnil preklopný, zaniknutý D3. Rada vyhradená pre externé
Ovládajúce zariadenia pripojené k terminálom J1 môžu byť hlasom pre ďalšie zariadenia pripojené prostredníctvom relé J1.
(Keď je pripojený k obom koncom relé relé, aby bol anti a dióda)
Tento obvod používa napájací zdroj DC 5V, vypnite stroj, keď LED prúd 3 Ma, LED dióda
rozsvieti celý prúd 6 mA.
3 schémy obvodu
4. Zoznamy zoznamov
Zváranie na poznámku:
Šípka smerujúca na dve podložky, je potrebné použiť drôtové odkazy
Relatívna značky:
| Aplikácia | Počítač |
| Stav | Nový |
| Značka | diel |
| Napájacie napätie | 4,5-5V |
| Pôvod | Pevninská Čína |
| Balík | SMD |
| Číslo modelu | ICK050A DIY ELEKTRONICKÉ |
| Typ | Regulátor napätia |
