sku: w340879

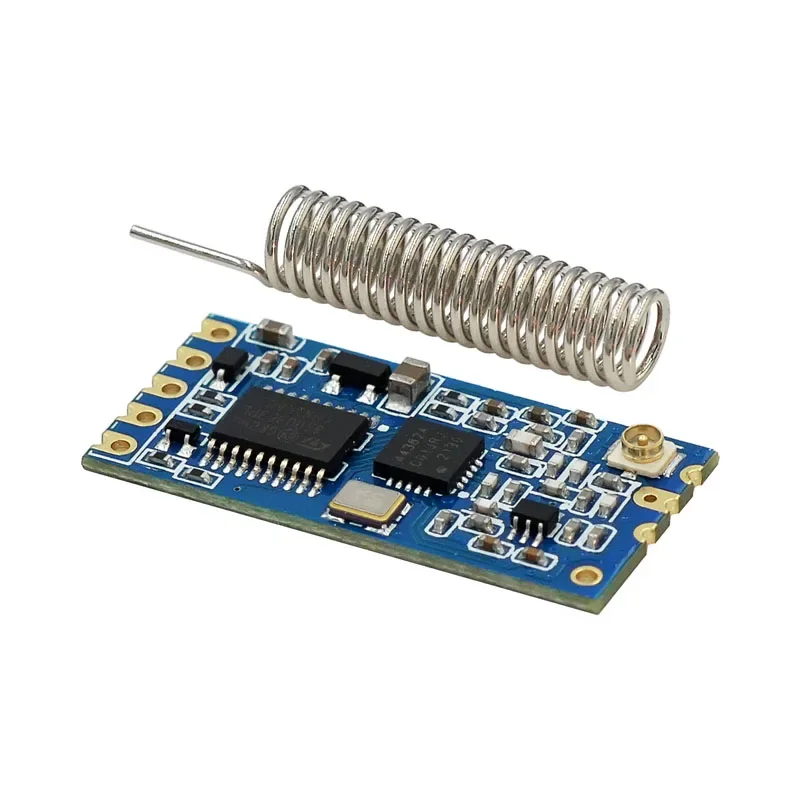

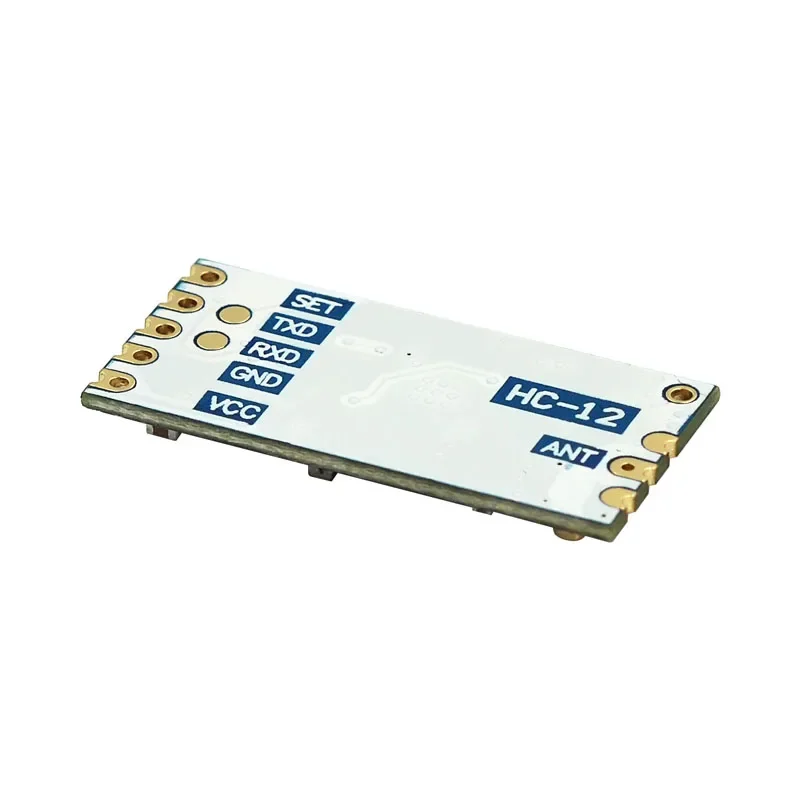

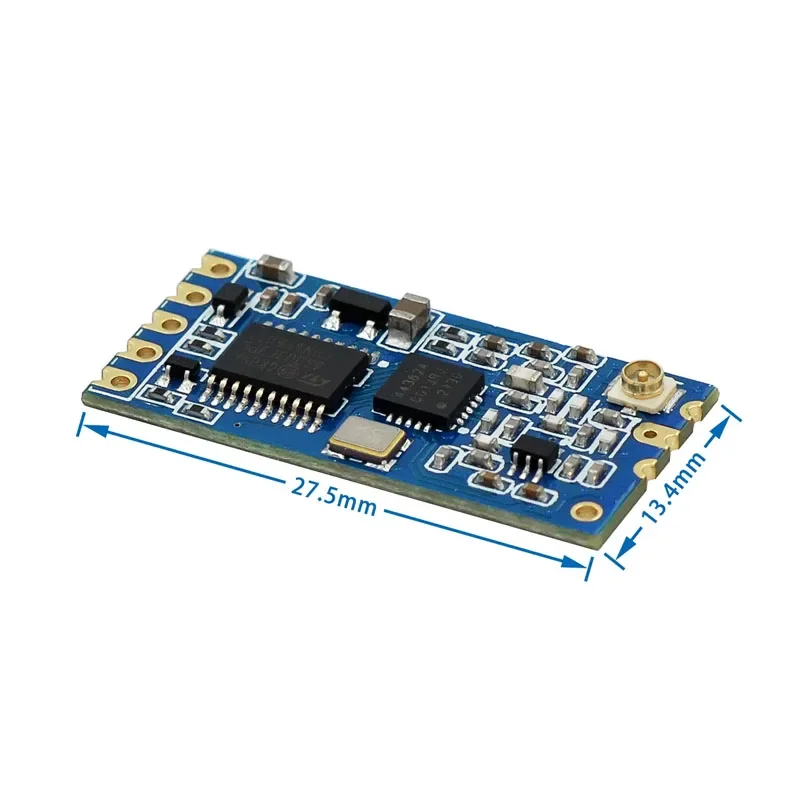

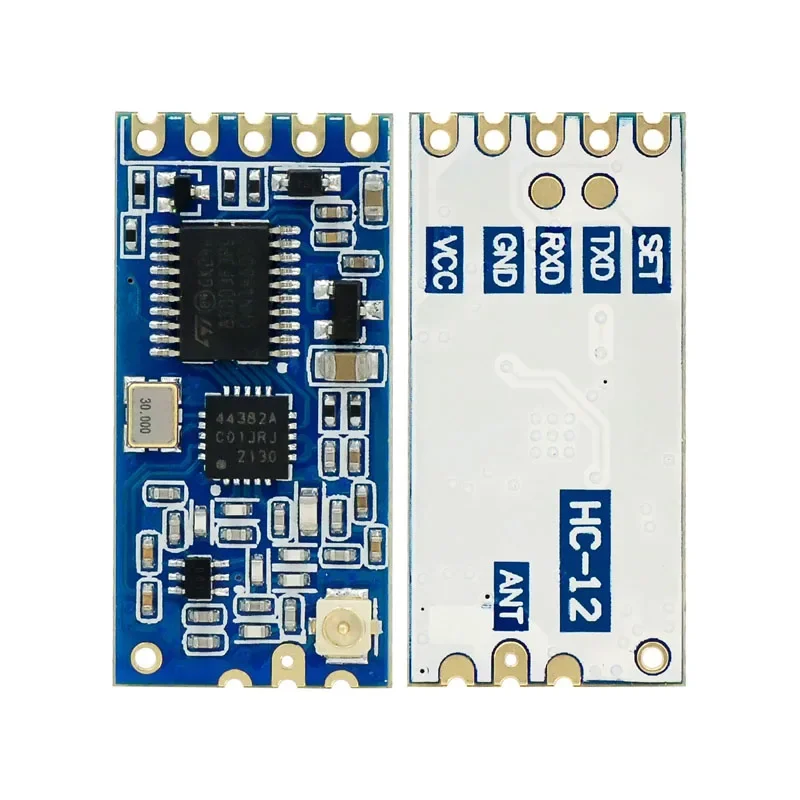

HC-12 SI4463 bezdrôtový mikrokontrolér Serial, 433 s dlhým dosahom, 1000 m s anténou pre Bluetooth PS: HC-11 sa nemôže pripojiť k komunikácii s HC-12, pracujú nezávisle v pároch. 1: napájacie napätie 3,2V ~ 5,5 V. (Ak chcete pracovať v stave spustenia modulu po dlhú dobu, odporúča sa, keď napájacie napätie prekročí 4,5 V sériu s diódou 1N4007, aby sa predišlo vykurovaciemu modulu LDO) 2: Predvolená komunikačná vzdialenosť (Otvorená skúška): O asi): O asi test): O asi): okolo 600 m (nastaviteľné na dosiahnutie maximálnej komunikačnej vzdialenosti 1 000 m, rýchlosť vzduchovej prenosu 5 000 bps). 3: Predvolený nečinný prúd: 16MA (moduly v rôznych prevádzkových prúdoch rôznych prevádzkových režimov). 4: Veľkosť modulu: 27,8 mm × 14,4 mm × 4 mm. 5: Prevádzkový frekvenčný rozsah (433,4-473,0 MHz, až 100 komunikačných kanálov) Maximálne 100 MW vysielacie napájanie (je možné nastaviť) 6: Modul podporuje aktualizácie softvéru. (Poskytujeme zákazníkom aktualizácie softvéru) 7: Predvolené nastavenia výroby: Operačný režim FU3, prenosová rýchlosť 9600 bps, komunikačný kanál CH001 (433,4 m). Je možné zvoliť niekoľko z anténnych pripojení.

Ako je uvedené vyššie, modul HC-12 sa používa namiesto napoly-duplexného komunikačného fyzického pripojenia naľavo od sériového zariadenia odosiela údaje do modulu, modul prijíma ľavé sériové údaje portu RXD, údaje sa automaticky odosielajú pomocou automaticky prostredníctvom Rádiové vlny do vzduchu. Pravá z modulu môže automaticky prijímať a obnoviť ľavú stranu zariadenia bola pôvodne vydaná sériovými údajmi z TXD.From doprava doľava je rovnaká. Sériový priechodný režim s použitím Fu1, Fu2 a Fu3 povedal. Keď sa použijú, rôzne modely sú iba na odosielanie a prijímanie sériových údajov, bezdrôtovej prenosovej časti vzduchovej trubice. Predvolená práca v úplnom režime Fu3, ktorá automaticky upravuje Air Budaud Rýchlosť prenosu sériového prístavu podľa nízkych prenosových komunikačných vzdialeností. Diferenčné režimy nemôžu vymieňať údaje, užívateľ si môže vybrať optimálny režim podľa skutočnej situácie. Keď vo všeobecnosti neobmedzujú počet bajtov na kontinuálny modul sériového prenosu. , Vzhľadom na faktory, ako je narušenie životného prostredia, ak veľké množstvo údajov odosielajú nepretržite, môže chýbať niektoré bajty. Parametre, AT Command Set AT Command sa používa na nastavenie parametrov funkčného modulu a prepínanie modulov musia opustiť režim nastavenia po nastavení, aby sa dosiahol. (1), zadajte príkazový režim prvého režimu vstupu - Normálne použitie (má napájanie) v prvej 5 -kolíkovej set je nastavený nízky; Druhý režim vstupu - napájanie, 5. pin "set" opäť najskôr nastavený nízky na napájanie. Príkazový režim, ak zmeníte funkciu modulu, funkcia sa zníži na príslušný stav. Druhý spôsob je pripevnený v sériovom formáte 9600, n, 1 do AT. (2) Pokyny 1. Pri pokynoch na testovanie Príklad: Príkazy odoslať modul at sa modul vráti OK. 2. AT + BXXXX Zmeňte príkaz sériového portu baud. Sadzba je 19200 bps, pošlite príkaz modulu "At + B19200", modul vráti OK + B19200. 3. AT + CXXX Zmeňte bezdrôtový komunikačný kanál, voliteľný z 001 na 127 (viac ako 100 rádiových kanálov po komunikačnej vzdialenosti, ktorá nie je zaručená). Predvolená hodnota je 001 rádiové kanály, prevádzková frekvencia je 433,4 MHz.Step kanál je 400 kHz, Prevádzková frekvencia kanála 100 je 473,0 mHz.example: nastavte modul na kanál 21, odosielajte príkaz modulu At + C021, modul vráti OK + C021. Po výstupe príkazového režimu, modul v prvých 21 kanáloch , Prevádzková frekvencia je 441,4 MHz.Note: Pretože citlivosť modulu bezdrôtového prijímača HC-12 je relatívne vysoká, rýchlosť prenosu je vyššia ako keď vzduch 58000 bps, 5 sa musí presunúť na používanie susedného kanála. Keď nie je rýchlosť prenosu vzduchu prenos Viac ako 58 000 bps, ak je komunikácia s krátkym vzdialenosťou (10 metrov), ale musí tiež potápať päť susedných použití kanála. 4. AT + FUX Zmeňte režim sériového priechodu modulu, tu FU1, FU2 a FU3 Tri režimy. Predvolený režim MODULE je FU3, musí byť nastavený dva modul režimu sériového priechodu. sériový priechod "Part.Example: Send Module Commands" AT + FU1 ", modul sa vracia" AT + OK ".
