sku: w357780

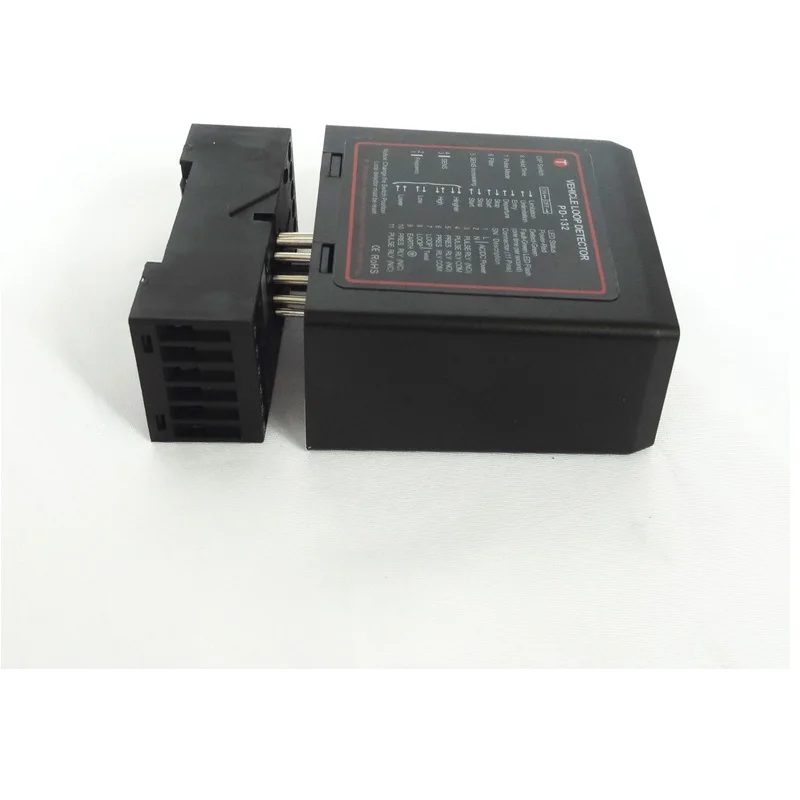

12V DC Detektor slučky PD132 Senzor automatického riadenia prenosu s nastaviteľnou citlivosťou pre parkovací sprievodca zanechajte správu pre nás, ak potrebujete DC24V/AC110V/AC220V, žiadna správa odosielajte detektor inštalácie DC12V Detektor musí byť nainštalovaný do pohodlného polohy v oblasti počasia, ktorý je blízko k porovnaniu v blízkosti Slučka, ktorá je možná, inštalačná lokalita sa musí rozhodnúť, že sa bude držať ďalej od zdroja tepla, musí okolo iných zariadení udržiavať vzdialenosť najmenej 10 mm (nesmie opraviť prilepenie k skrinke). Správna konfigurácia slučky a inštalácia detektora zabezpečí úspešný systém detekcie indukčnej slučky.LOOP niekoľkých dôležitých parametrov zahŕňajú: Obrázok, veľkosť, veľkosť a zákruty, inštalujte metódy (podrobnosti ako Sprievodca inštaláciou slučky). AC (pozri štítok na detektore) Tolerancia napätia AC: +10% / -15% tolerancia napätia DC: ± 15% Spotreba energie: 4,5 VA Výstupné relé: 240 V / 5A Prevádzková teplota: -20 ° C až +65 ° C Teplota skladovania: -40 ° C až +85 ° C Frekvenčný rozsah: 20 kHz až 170 kHz Reakčný čas: 10 ms Čas držania signálu: Neobmedzené / obmedzené, keď je slučka trvalo pokrytá 10 minút citlivosť: nastaviteľná v 4 prírastkových slučkách Indukčnosť: celková slučka plus plus Spojovacie zapojenie: 50 μh až 1 000 uh.ideal je 100 μH až 300 μh slučka Spojené zapojenie: maximálna dĺžka 20 metrov, skrútená najmenej 20 -krát na meter veľkosť puzdra: 78x40x108 mm (l x w x h) Pojedne ladenie LED zeleného kanála LED a LED červeného výkonu sa zapnú. Zostane asi 2 sekundy, potom sa zelená LED vypne. Ak existuje chyba slučky, LED kanál sa rozsvieti a blesk naznačuje poruchu. Ak je chyba samostatne -Detekcia detektora bude pokračovať v prevádzke. Zelený kanál LED LED tiež žiaria, kedykoľvek sa zistí vozidlo prechádza cez induktívnu slučku. Červená energia LED v hornej časti jednotky zostane zapnutá, čo naznačuje, že jednotka je napájaná. Eliminujte rušenie dvoch susedných slučiek drôtov alebo detektorov slučky, frekvencia sa môže zmeniť. Censká citlivosť detektora umožňuje detektorom, aby bola selektívna, pokiaľ ide o zmenu indukčnosti potrebnej na vytvorenie výstupu. Existujú štyri výbery citlivosti a sú nastavené ako ako Nasleduje prepínač DIP3 a DIP4.AUTOMATATICKÁ CISITIONA ZVÝŠENIE Zosilňovača Automatickej citlivosti sa vyberá pomocou prepínača DIP5 na prednej strane krytu a je nastavená nasledovne: vypnuté - vypnuté, ON - Enabled. pri detekcii vozidla a udržiavané na tejto úrovni počas prítomnosti vozidla nad slučkou. Keď vozidlo odchádza slučka a detekcia sa stratí, citlivosť sa vracia na vopred vybranú úroveň. Filter na odstránenie rušenia do zlého prostredia, Režim filtra je aktivovaný nastavením prepínača DIP6 na miesto na. ”Stránka. 【Pozor】 Ak detektor nefunguje normálne, musíte najskôr skontrolovať slučku a zapojenie a potom zmeniť frekvenciu alebo citlivosť. Miesto, keď sa deteguje vozidlo prechádzajúce cez indukčnú slučku, relé1 a relé2 sú napájané; Keď je vozidlo detegované odletom z slučky, relé1 a relé2 sú de-neuznané. Ak je dip7 na miesto, keď je vozidlo zistené prechádzajúce cez slučku, relé2 je nabité; keď je vozidlo detegované odletom z slučky, relé2 je de-engizovaný a oneskorenie 500 ms, relé1 je napájaný na 500 ms.Presence času, keď sa čas prítomnosti môže nastaviť na trvalú prítomnosť alebo na obmedzenú prítomnosť. V režime trvalej prítomnosti bude detektor nepretržite kompenzovať všetky zmeny životného prostredia, zatiaľ čo tam bude všetky environmentálne zmeny je vozidlo prítomné nad slučkou, režim prítomnosti je nastavený s prepínačom DIP8 a je nakonfigurovaný nasledovne: Offlimited prítomnosť (10 minút), prepínač resetovania prítomnosti Detektor automaticky naladí na indukčnú slučku pripojenú k nemu, keď sa aplikuje napájanie. Či už pri počiatočnej inštalácii alebo po akomkoľvek prerušení napájania. Malo by byť potrebné prehodnotiť detektor, ako sa môže vyžadovať po zmene ktoréhokoľvek z spínačov alebo po presunutí detektora z jednej inštalácie na druhú, okamžitá prevádzka prepínača resetov sa začne Automatický ladiaci cyklus.
