sku: w367281

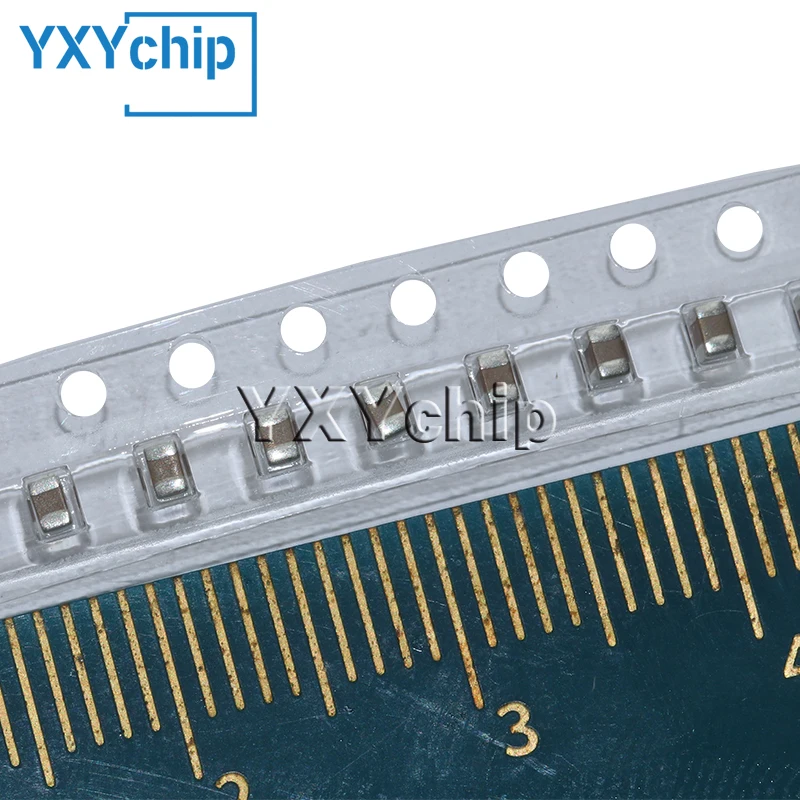

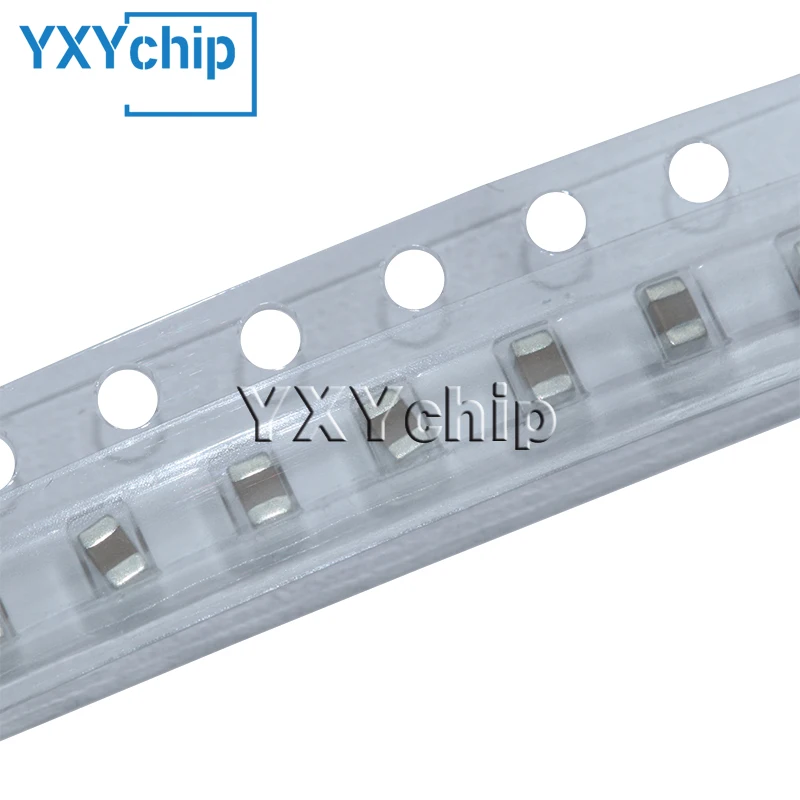

Celé meno čipového kondenzátora: viacvrstvový (laminovaný, laminovaný) keramický kondenzátor, známy tiež ako kondenzátor čipu, kapacita čipu.

Úplné anglické názov: Keramické kondenzátory pre viacerých hráčov.

Viacvrstvové kondenzátory keramických čipov sú klasifikované do NPO, X7R, Z5U

katalóg

1 Veľkosť 3 Balíček 5 MLCC Výber kondenzátora

2 Pomenovanie 4 Klasifikácia 6 Akcia 7 Vnútorná štruktúra

1 Úpravy veľkosti

Existujú dvojrozmerné znázornenia kapacity čipu, z ktorých jedna je vyjadrená v palcoch

Jeden je vyjadrený v milimetroch, sériové modely kondenzátora ChIP sú 0402, 0603, 0805, 1206, 1210, 1808, 1812, 2010, 2225, 2512,

Jedná sa o zápis palec, 04 znamená, že dĺžka je 0,04 palca, 02 znamená, že šírka je 0,02 palca, iná podobná veľkosť (mm)

Britské rozmery metrické rozmery dĺžky a šírka tolerancie a hrúbka tolerancie a tolerancia

0402 1005 1,00 ± 0,05 0,50 ± 0,05 0,50 ± 0,05

0603 1608 1,60 ± 0,10 0,80 ± 0,10 0,80 ± 0,10

0805 2012 2,00 ± 0,20 1,25 ± 0,20 0,70 ± 0,20 1,00 ± 0,20 1,25 ± 0,20

1206 3216 3,00 ± 0,30 1,60 ± 0,20 0,70 ± 0,20 1,00 ± 0,20 1,25 ± 0,20

1210 3225 3,00 ± 0,30 2,54 ± 0,30 1,25 ± 0,30 1,50 ± 0,30

1808 4520 4,50 ± 0,40 2,00 ± 0,20 ≤2,00

1812 4532 4,50 ± 0,40 3,20 ± 0,30 ≤ 2,50

2220 57505,70 ± 0,40 5,00 ± 0,30 ≤ 2,50

2225 5763 5,70 ± 0,50 6,30 ± 0,50 ≤ 2,50

3035 7690 7,60 ± 0,50 9,00 ± 0,05 ≤ 3,00

2 pomenovanie a úpravy

Parametre zahrnuté do pomenovania kondenzátora čipu sú veľkosť kondenzátora čipu, materiál použitý na výrobu kondenzátora čipu,
