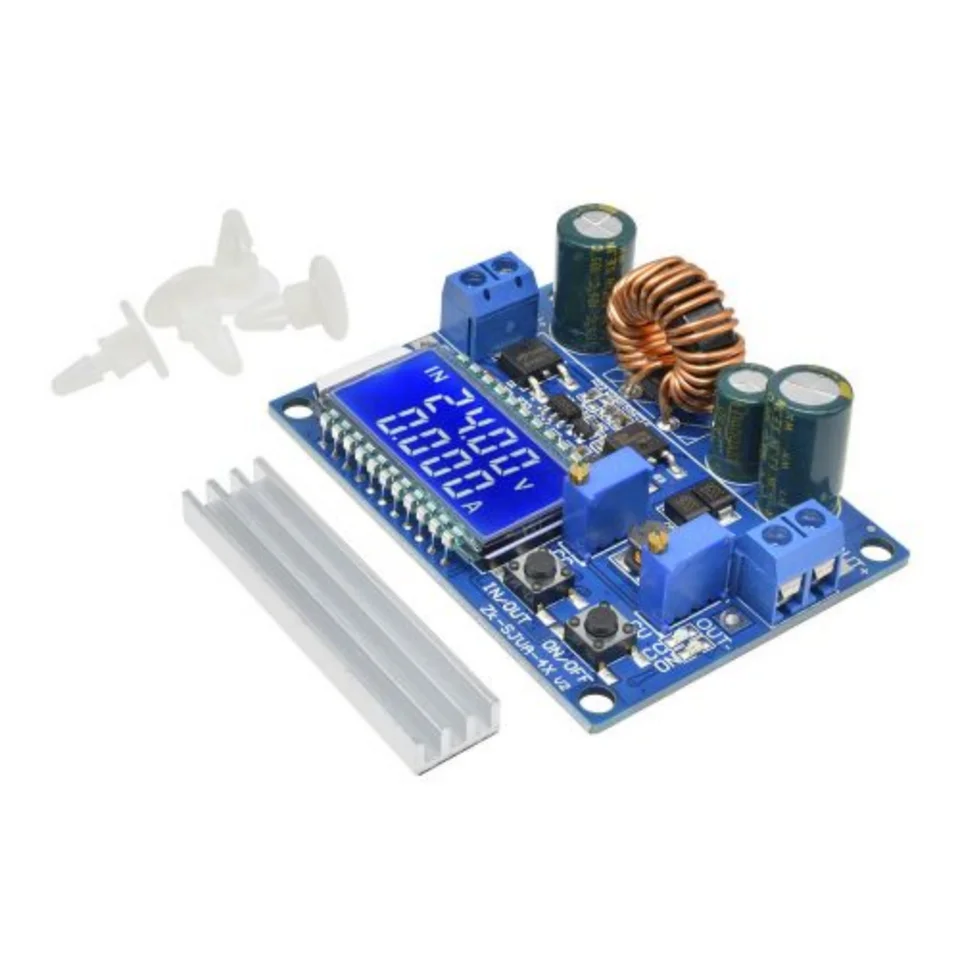

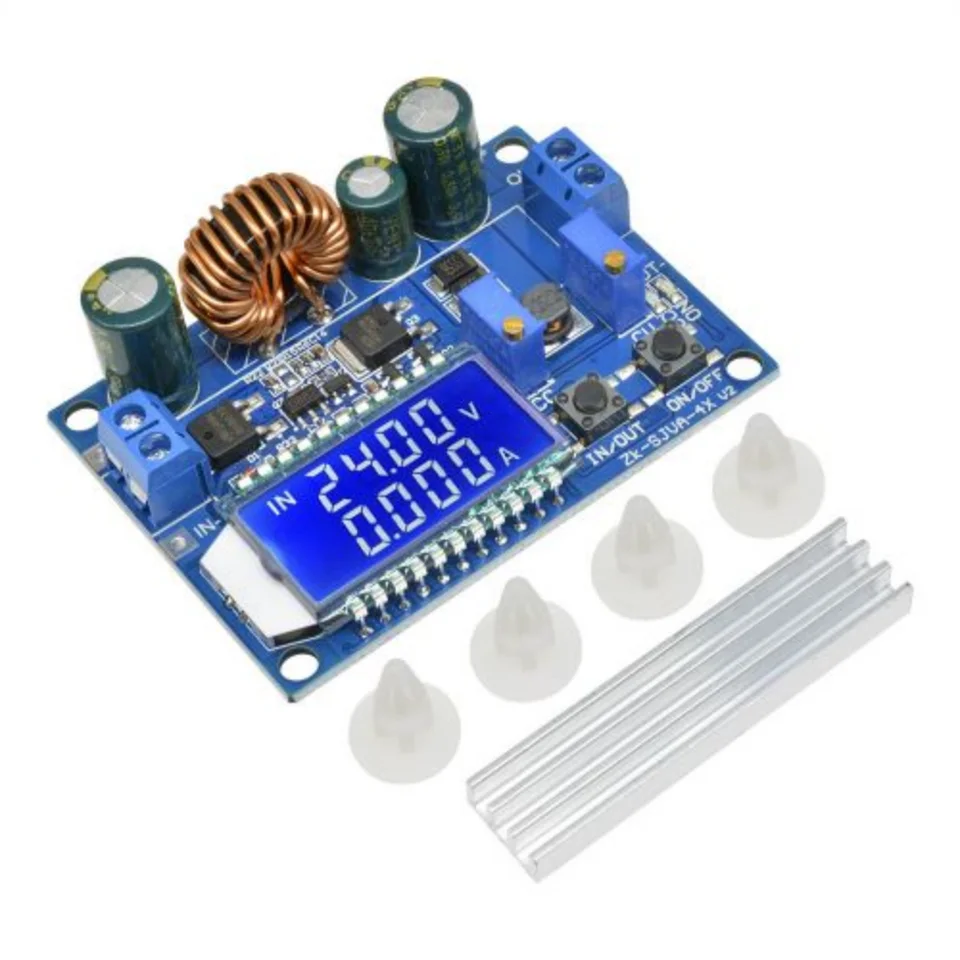

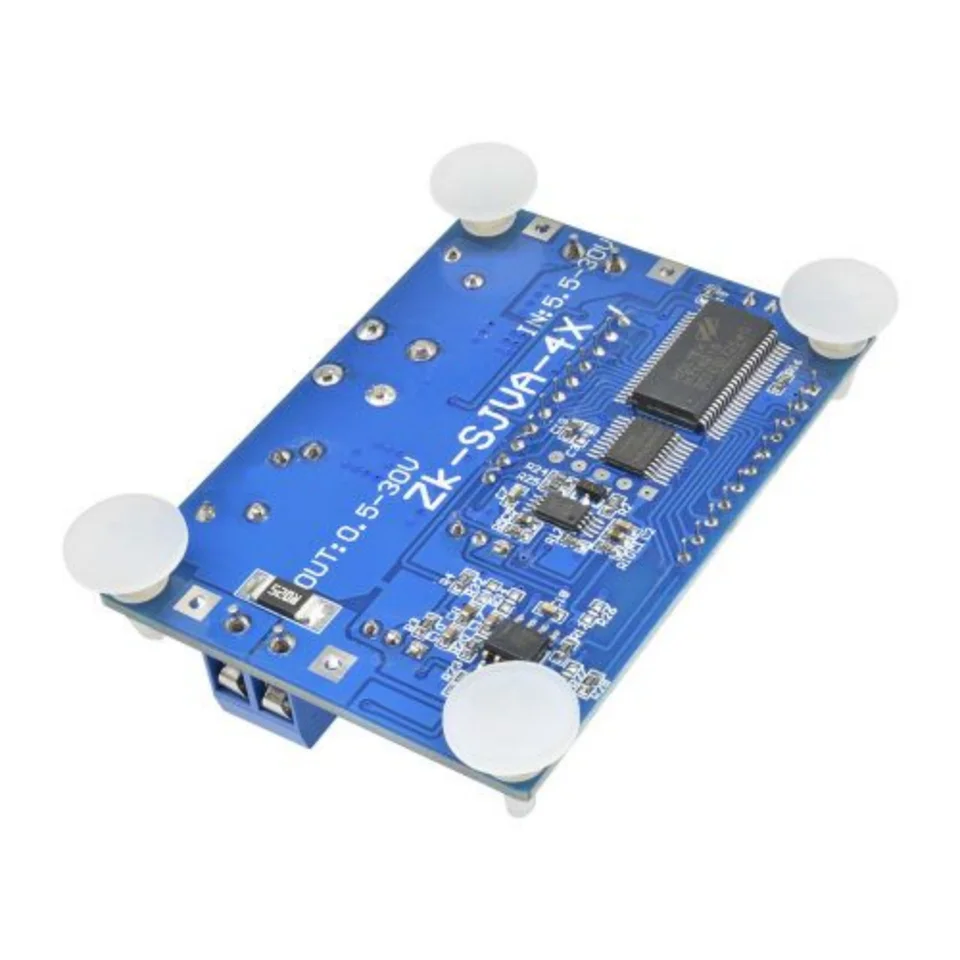

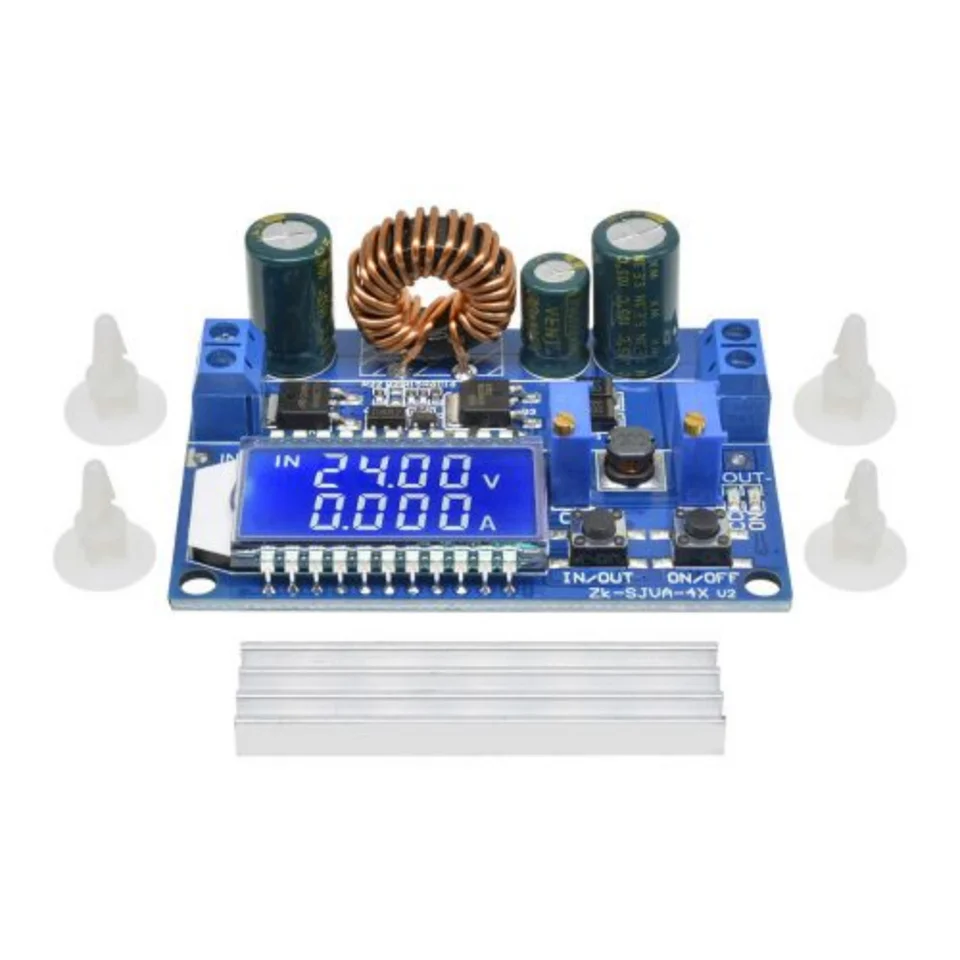

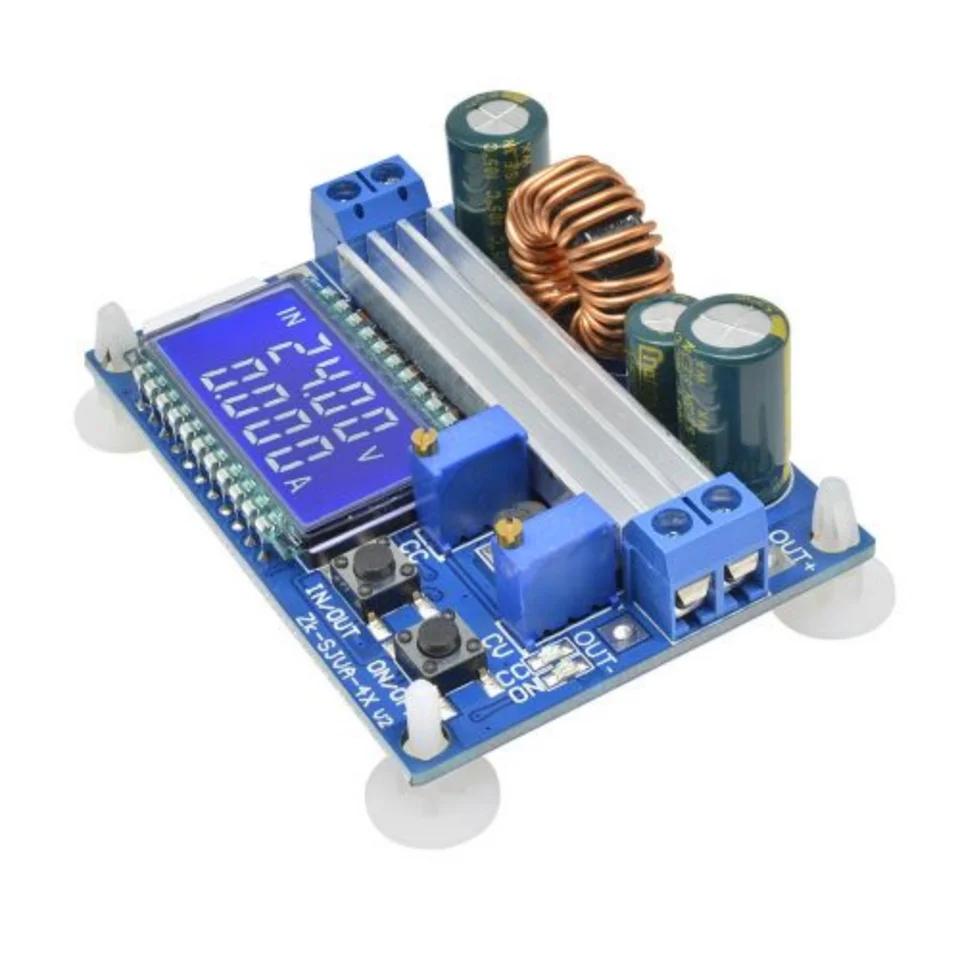

BUCK - BOOST MODUL (Verzia konštantného napätia konštantného prúdu LCD) 1. Zvýrazňuje produkt: 1.1 LCD Vstupné a výstupné napätie, výstupný výkon výstupného prúdu; 1.2. Vstupná protivozkavá ochrana, spätné pripojenie nebude horieť; 1.3. Môže zintenzívniť a odstúpiť nadol, výstupné napätie sa dá voľne upraviť od 0,5 do 30 V a aktuálny limit 0-4a je možné svojvoľne upraviť; 1.4 Výstupná anti-intrúzia, na nabíjanie batérií nie je potrebná žiadna ďalšia dióda anti-backflow; 1.5. Tlačidlo ovláda stav zapnutia/vypnutia výstupu a predvolene môžete nastaviť zapnutie alebo vypnutie; 1.6. Ako spínač sa používajú stúpajúce a padajúce čipy, externá trubica 60 V 75A MOS sa používa ako spínač a dvojité 60 V 5A SS56 Schottky Rectification, hodnota napätia 60V, je lepšia ako nezrelé roztoky XL6009 / LM2577 na trhu ( Mnoho zariadení má nedostatočné tlakové hodnoty, MOS MOS Hodnota tlaku trubice a Schottky diódy musí byť väčšia ako hodnota vstupného plus vstupné napätie); 1.7. Malé výstupné zvlnenie, LC filter; 1.8. Pri chladnom umývadle modul vysielača podporuje izolačný stĺpec. Parameter: Vstupné napätie: 5.5-30V (vstupné napätie 5V, môže dosiahnuť normálne zvýšenie buck - ale hodnoty napätia a prúdového merača nie sú presné; ) Výstupné napätie: 0,5-30 V Výstupný prúd: Stabilná prevádzka v 3A Dlho, posilnenie tepla až do výstupného výkonu 4A: 35W Prírodný rozptyl tepla, rozptyl tepla 50 W Rozlíšenie displeja napätia: 0,05 V Rozlíšenie zobrazenia prúdu: 0,005A Účinnosť konverzie: Približne 88% Soft Start: Áno (spustenie zaťaženia je veľmi výkonné, spustenie môže zlyhať) Vstup Zadná ochrana: Áno Výstupné anti-Intrúzia: Áno Ochrana pred krátkym obvodom: Áno Pracovná frekvencia: 180 kHz Veľkosť: dĺžka * Šírka * výška 66 * 48 * 21 MM MONTÁLNY OTH: Priemer 4 mm Funkcia: 1. Modul má in / out, zapne / vypnuté dve tlačidlá: Tlačidlo In -Out sa používa na prepnutie displeja vstupného napätia a výstupného napätia. Ovládanie tlačidla ON / OFF je zapnuté alebo vypnuté, dlho stlačte nastavenie Predvolený výstupný stav zapnutia je zapnutý alebo vypnutý. 2.CC je potenciálnym nastavenie prúdu, rotácia v smere hodinových ručičiek, môže zvýšiť nastavený prúd, keď zaťažovací prúd dosiahne nastavený prúd, zadajte stav konštantného prúdu, indikátor konštantného prúdu CC (červená) sa rozsvieti; Pravá CV je nastavenie napätia Potentiometra, ktoré sa otáča v smere hodinových ručičiek, môže zvýšiť výstupné napätie. Indikátor je indikátor stavu výstupu, ktorý je vypnutý, keď je výstupné napätie zapnuté. Ako sa použiť: 1. -Boost Modul s nadprúdom ochrany (1) Upravte zariadenie konštantného napätia CV tak, aby výstupné napätie dosiahlo požadované napätie. (2) Zmerajte výstupný skratový prúd s ammeterom 10a (priamo pripojte dva testy k výstupu), upravte potenciometer konštantného prúdu konštantného prúdu a urobte výstupný prúd dosiahnutím predvolenej hodnoty nadprúdovej ochrany. (Napríklad multimeter zobrazuje aktuálnu hodnotu 2A.Kdhan pomocou tohto modulu, maximálny prúd môže dosiahnuť iba 2A.Kdhň, keď prúd dosiahne 2a, LED LED s červeným konštantným napätím je, inak je LED dióda vypnutá.) Poznámka : Pri použití v tomto stave bude k poklesu napätia 0 ~ 0,2 V v dôsledku odporu vzorkovania prúdu na výstupe. V rovnakom čase sa vstupné a výstupné vodiče vytvoria určitý pokles lineárneho napätia, čo je normálne Fenomén! 2. Používa sa ako moduly nabíjačky batérií bez funkcie konštantného prúdu na nabíjanie batérie. Pretože napájanie batérie a pokles napätia nabíjačky sú príliš veľké, nabíjací prúd je príliš veľký, čo spôsobuje poškodenie batérie. Preto je batéria nabitá konštantným prúdom na začiatku, keď je nabíjanie konštantné. Automaticky prepnite späť na nabíjanie konštantného napätia, keď je dosiahnutý stupeň. (1) Určite plavákové napätie a prúd nabíjacieho prúdu nabíjateľnej batérie (ak je parameter lítiovej batérie 3,7 V / 2200 mAh, plavákové napätie je 4,2 V a maximálny prúd nabíjania je 1c, tj 2200Ma) (2) pri zaťažení bez zaťaženia Podmienky, multimeter meria výstupné napätie a nastaví polohu konštantného napätia tak, aby výstupné napätie dosiahlo plávajúce napätie. (Ak je lítiová batéria 3,7 V nabitá, upravte výstupné napätie na 4,2V) (3) Zmerajte výstupný skratový prúd s ammeterom 10A (priamo pripojte dva testovacie vodné prvky k výstupnej svorke), upravte konštantný prúd potenciometer a prinútiť výstupný prúd dosiahnuť vopred určenú hodnotu nabíjacieho prúdu; (4) Pripojte batériu a nabite ju. (Kroky 1, 2 a 3 sú nasledujúce: Vstupný terminál, výstup nie je pripojený k zaťaženiu batérie) 3. Používa sa ako modul pohonu konštantného prúdu LED (1) ; (2) Za podmienok bez zaťaženia multimeter meria výstupné napätie a upravuje polohu konštantného napätia tak, aby bol zahrnutý balík výstupného napätia: 1 *
