sku: w402528

Sťahovanie softvéru

Balenie

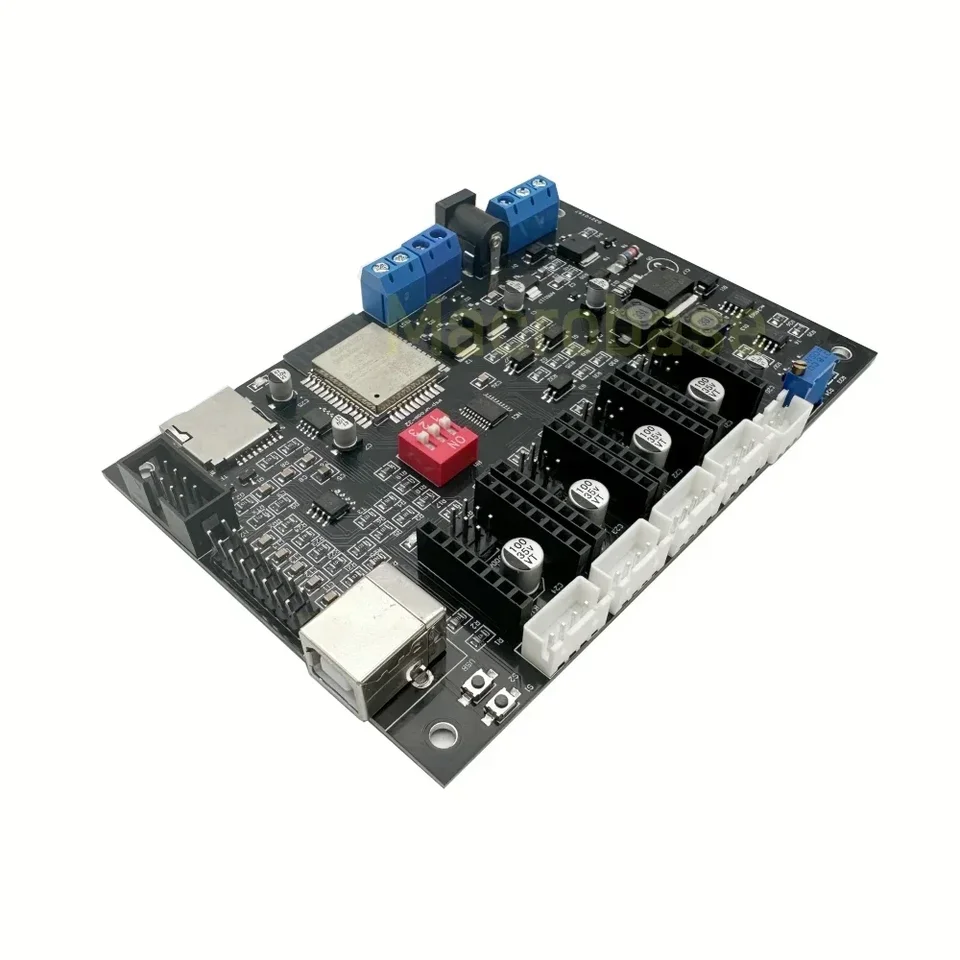

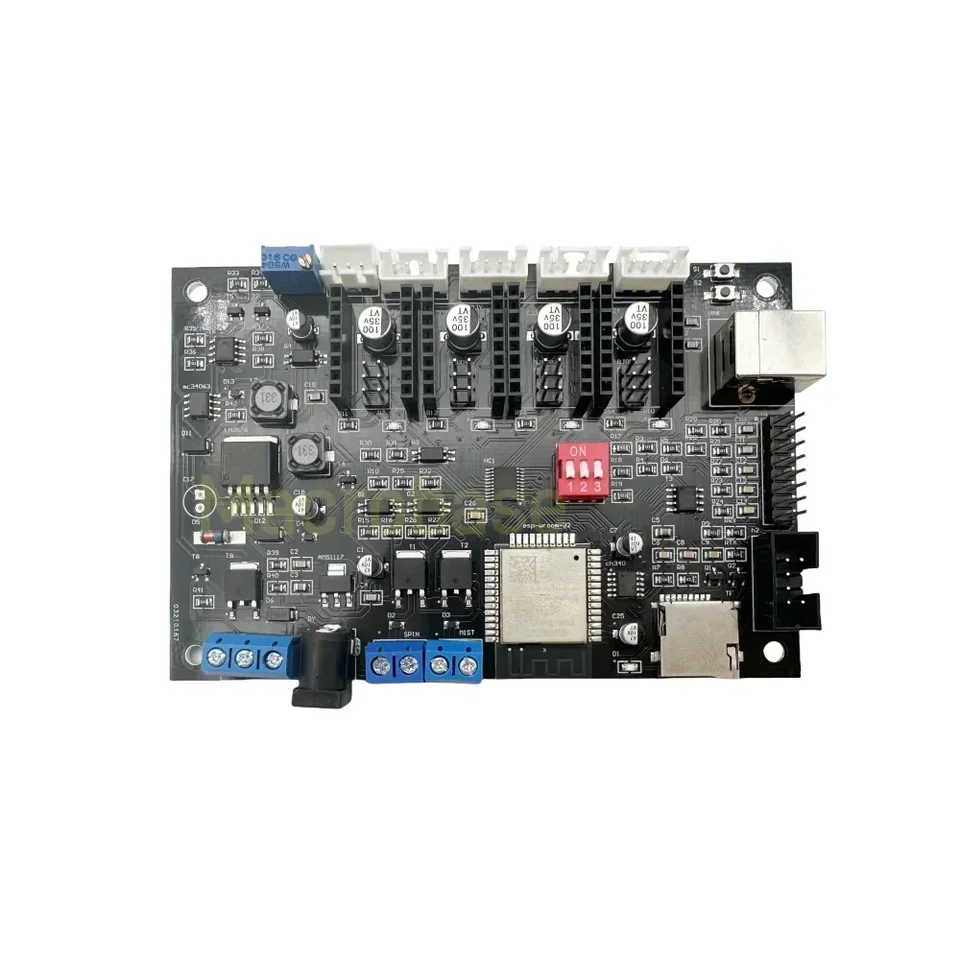

Zahrnutá doska 4AXIS

1xcontrol doska, 1xusb

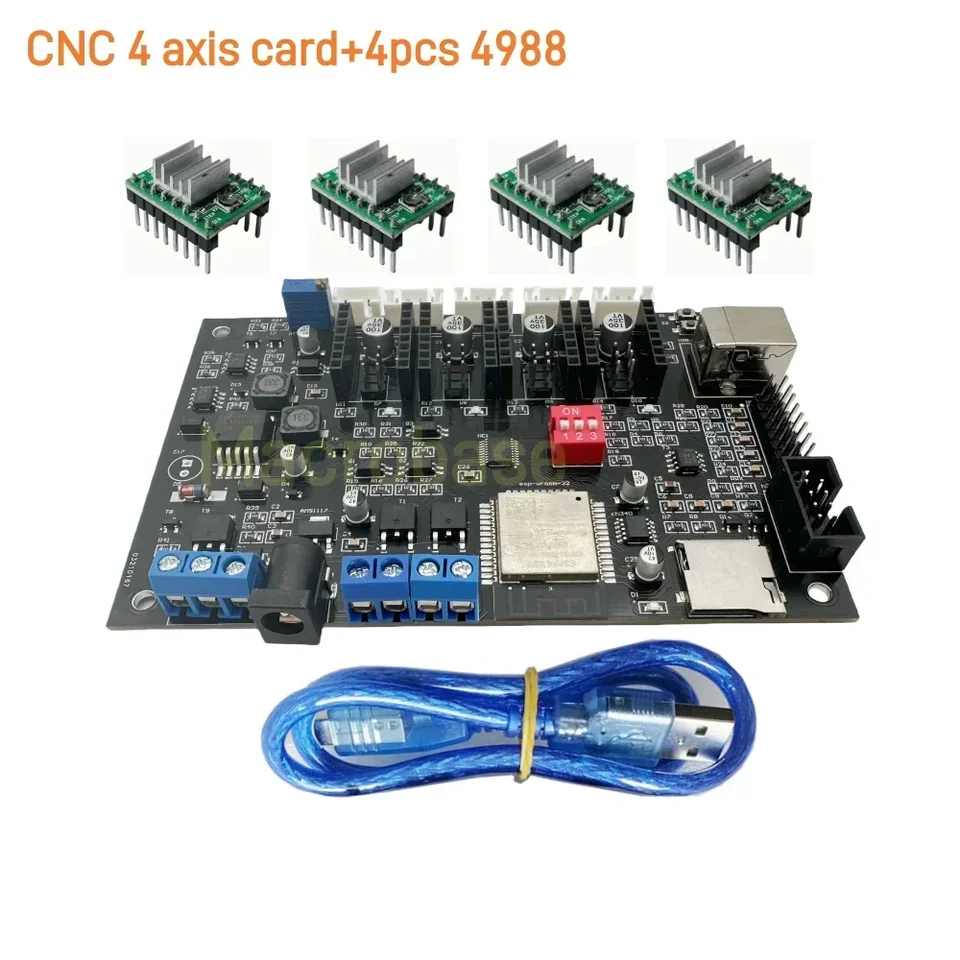

Doska-4ks 4988 vrátane

1xControl Board, 1xusb, 4xA4988 Ovládače

Funkcia tlačidla

S1 je reset, S2 na stiahnutie firmvéru.

S1 sa pripája k EN, S2 sa pripojí k zavádzaniu.

Funkcie

ESP32 16-bitový vysokorýchlostný procesor.

32bit CPU, 240 MHz, rýchlejší a stabilnejší.

Podporte hotspot, WiFi Wireless na riadenie.

Podporujte x, y, z, os.

Podporné ovládače Stepper, A4988, DRV8825, TMC2208/2209, TB6600, TMC2160/5160, atď.

Podporujte navádzanie, softvér/hardvérový endstop, Z Probe.

Kompatibilný softvér: sviečka (3 os) a BCNC (os 3-6).

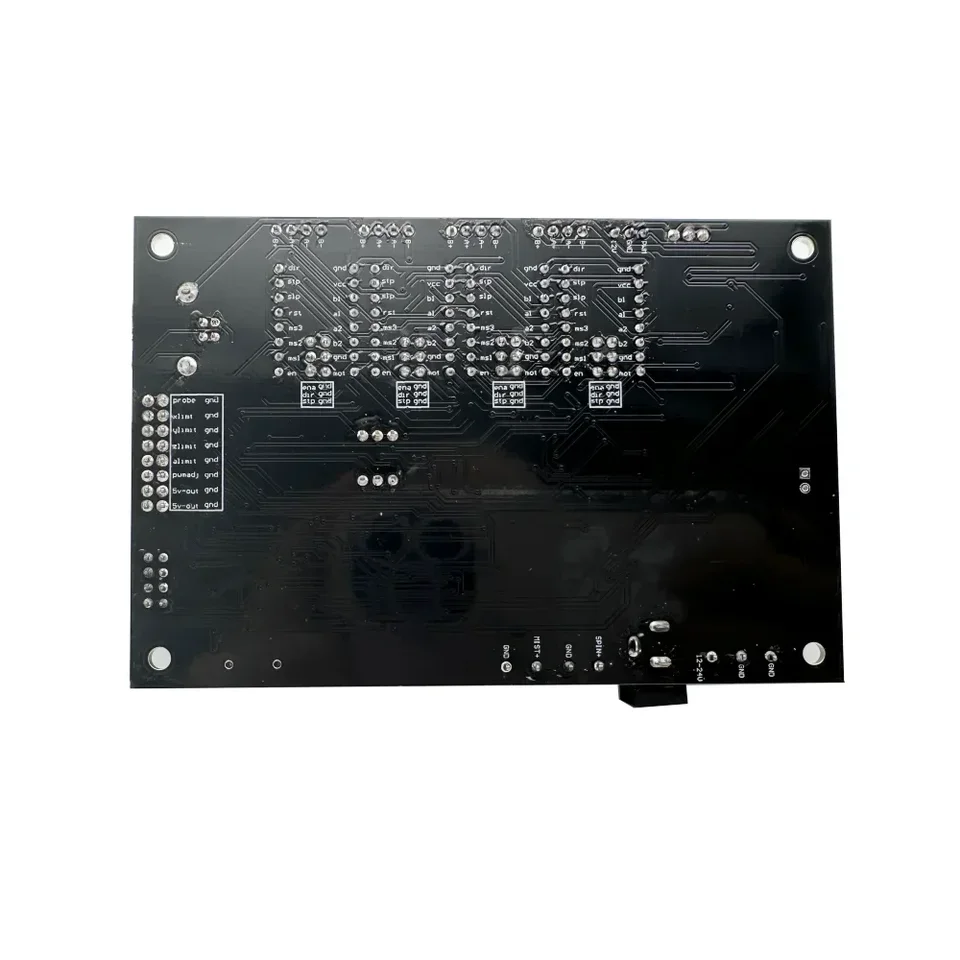

Sonda Z-sonda

X-lim x limit, vždy zapnutý

Limit y-lim y, vždy zapnutý

Limit Z-Lim Z, vždy zapnuté

GND xyz os, z sondy

Výstup pwm-out pwm

GND PWM zem

PWM-ADJ PWM napätie nastavenia

5V-out 5V výstup

relé vretena

hmla Hydrooling relé

Nainštalujte ovládač USB CH340

Úspešne nainštalujte, keď sa objaví CH340K.

Wifi

Príde hotpot, meno: GRBL_ESP, Kľúčové slovo: 12345678

Reštartujte na zmenu rádiového režimu.Restart ESP32 a povoľte Bluetooth.

Keď je v režime BT, prepnite späť na WiFi z konzoly Bluetooth pomocou $ Radio/režim = STA alebo $ Radio/režim = AP a potom reštartujte.

Nainštalujte súbor GRBL-controller.apk.

Povoľte Bluetooth, Nájdite zariadenie ESP32_BT a spárujte ho.

Otvorte softvér GRBL-Controller a prevádzkujte ovládaciu dosku na telefóne.
