sku: w417503

Opis produktu

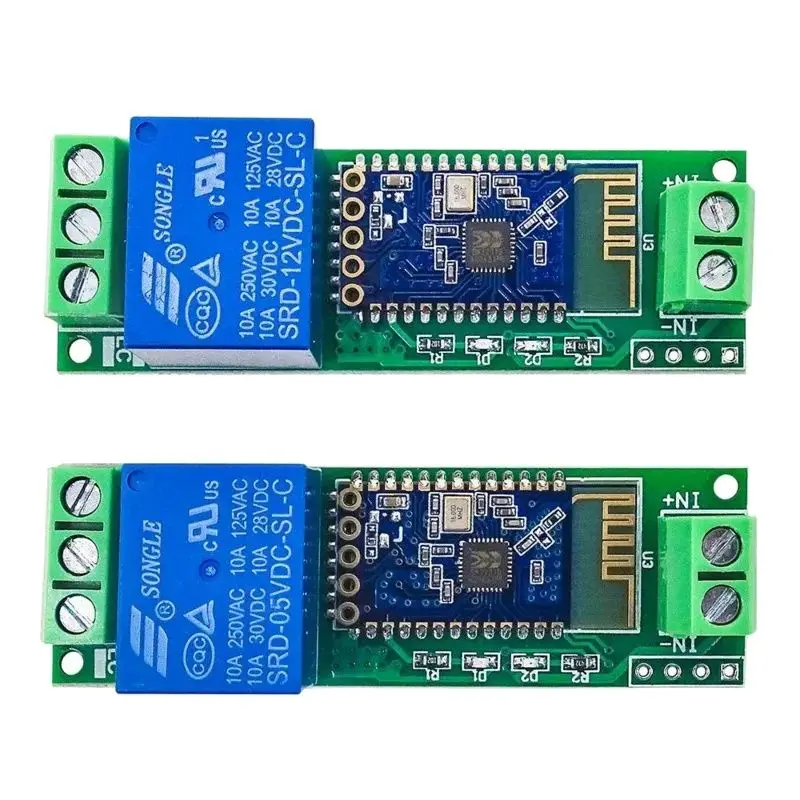

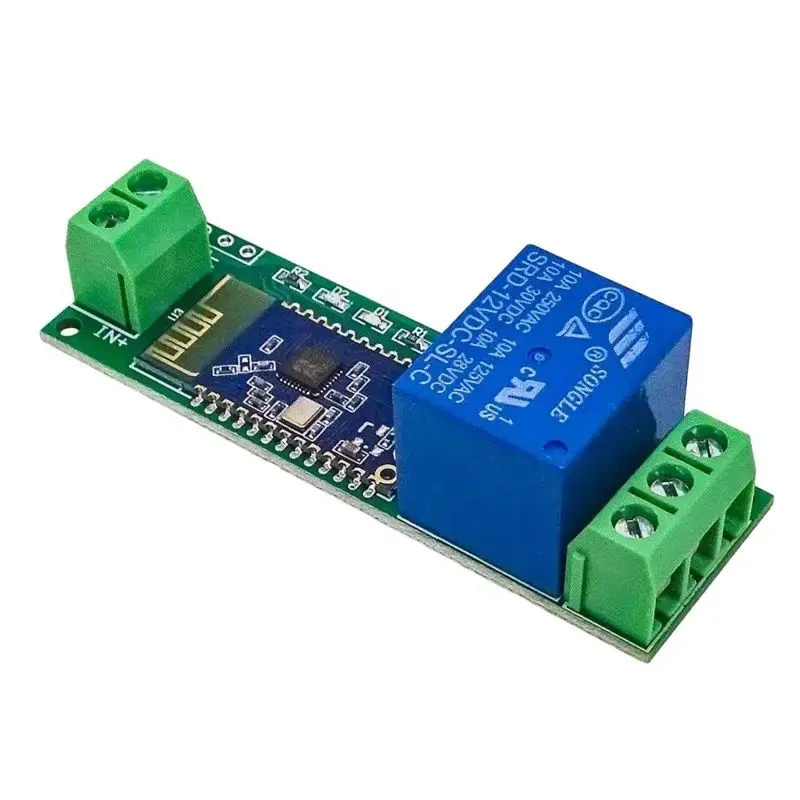

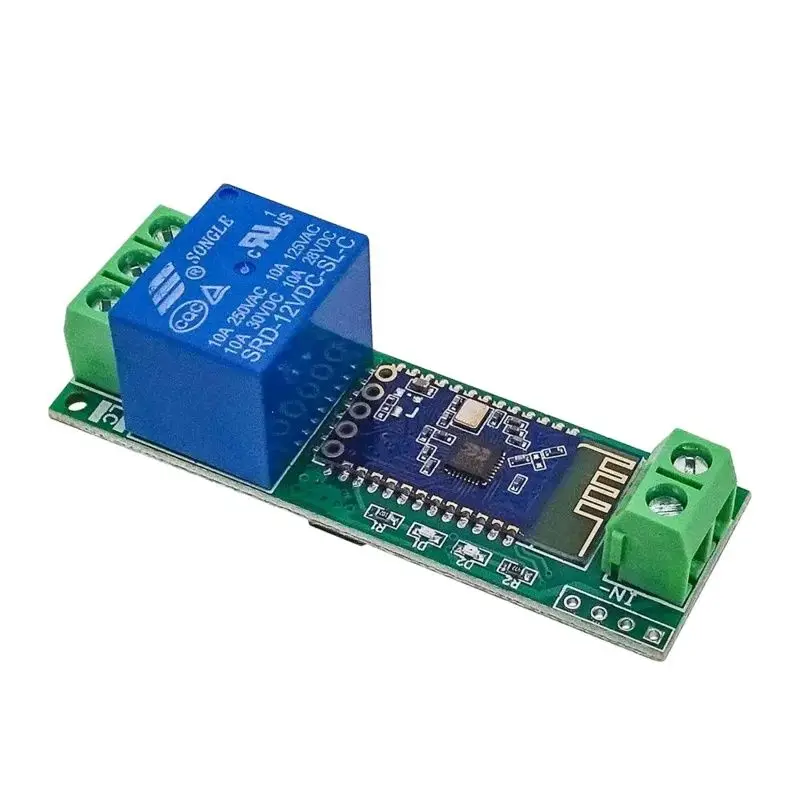

Modul s jedným kanálom Bluetooth Relé obsahuje jeden modul relé jeden kanál 5V / 10A alebo jeden kanál 12V / 10A a SPP-C Bluetooth Serial Port Slave Modul. Port odosiela pokyny na ovládanie prepínača relé cez aplikáciu mobilného telefónu. Nová a upravená verzia, praktickejší a stabilnejší výkon.

Funkcia

1. Vysoko výkonný modul MCU a SPP-C Bluetooth 2.1;

2. Poskytnite aplikáciu riadenia relé Bluetooth;

3. Riadiaca vzdialenosť: 10 m (otvorené prostredie);

4. Pracovné napätie: DC12V;

5. Jeden na palube 12 V, 10A / 250V, relé DC AC10A / 30V, ktoré je možné vtiahnuté 100 000-krát nepretržite, s ochranou úniku diód a krátkou dobou odozvy;

6. Indikátor stavu Bluetooth a indikátor relé;

7. Rozhranie ladenia UART je vyhradené, ktoré je možné použiť na úpravu hesla párovania Bluetooth atď.

8. Veľkosť dosky: 62 * 20 mm

1. Pripojte napájanie: Modul IN a In - IN sú pripojené k pozitívnym a negatívnym pólom 5V / 12V (s výhradou skutočného nákupu) napájania.

2. Použite aplikáciu na riadenie jednosmerného relé. Sú k dispozícii dve aplikácie: jedna je špeciálna aplikácia pre relé Bluetooth vyvinuté spoločnosťou Elsai Electronics a druhá je všeobecná aplikácia stiahnutá z aplikácie Android Application Mall.

2.1. Pokyny na použitie špeciálnej aplikácie pre relé Bluetooth:

2.1.1 Nainštalujte aplikáciu LCBS Test Program a nástroj prenosu sériových portov Bluetooth na mobilný terminál Android. Operanujte aplikáciu a kliknite na Vyhľadávať Bluetooth. Predvolené názvy Bluetooth sú zvyčajne BTA-O4, JDY-30, SPP-C-C-C-C-30, SPP-C-C-COL atď. Pripojte mobilný telefón do modulu Bluetooth, zadajte heslo a kliknite na OK (počiatočné heslo je 1234). Po úspešnom pripojení je modré svetlo zmenené z pomalého blikania na konštantu a potom kliknutím na políčko ovládať riadenie spínač relé.
