sku: w448943
Špecifikácia: Model: napájacie napätie LSD -10: 3 - 4 .5 V Veľkosť PCB: 88 * 25 mm hrúbka PCB: 1,0 mm
Obvod:

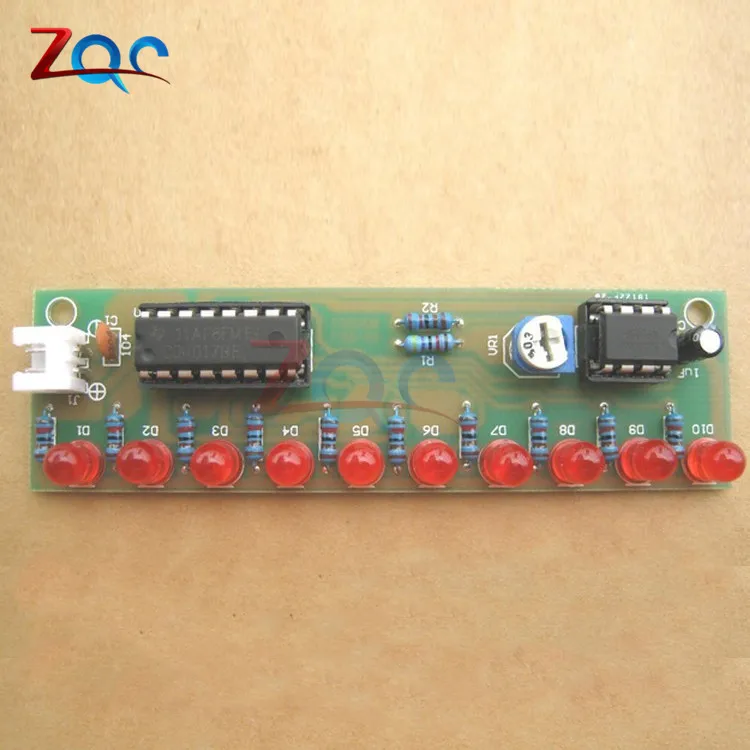

Súprava predstavuje hlavne obvod na generovanie hodín a desatinné obvody
Podľa NE555 Core Samore-vyvíjaný multivibrátorový výkon cez R2, R1, VR1 na nabíjanie kondenzátora C2, keď C2 práve začne nabíjať, PIN 2 je nízky, takže výstupný koniec 3 stopy bol vysoký výkon R2, R1, VR1 C2 Nábory na 2/3 napájacieho napätia, úroveň výstupu 3 stôp od vysokej do nízkej, vnútorná výbojová trubica U1 je zapnutá, kondenzátor C2 cez VR1, R1, U1 PIN 7, menej ako 1/3 napájacieho napätia napätia Až do napätia cez C2, úroveň U1 3 stopy od nízkej na vysokú úroveň.C1 opäť nabíjanie, takže cyklus vytvorený oscilácia. Čas nabíjania je: 0,695 (R2 + R1 + VR1) C2 Čas vybíjania: 0,695 (VR1 + R1 (VR1 + R1 ) C2, regulátor VR1 môže byť regulovaný výstupný frekvencia oscilátora, signál oscilácie hodín U1, ktorý sa neustále aplikuje na U2 na pin 14, 10 výstupný terminál 10 U2 je spojený s LED, keď 10 výstupný terminál U2, aby vytvoril vysokú úroveň v hodinovom signáli pod hodinovým signálom Pôsobenie rotácie, D1 - D10 sú postupne osvetlené, čím tvoria tečúci svetelný efekt.
Nastavte VR1 na nastavenie prietoku LED svetla.

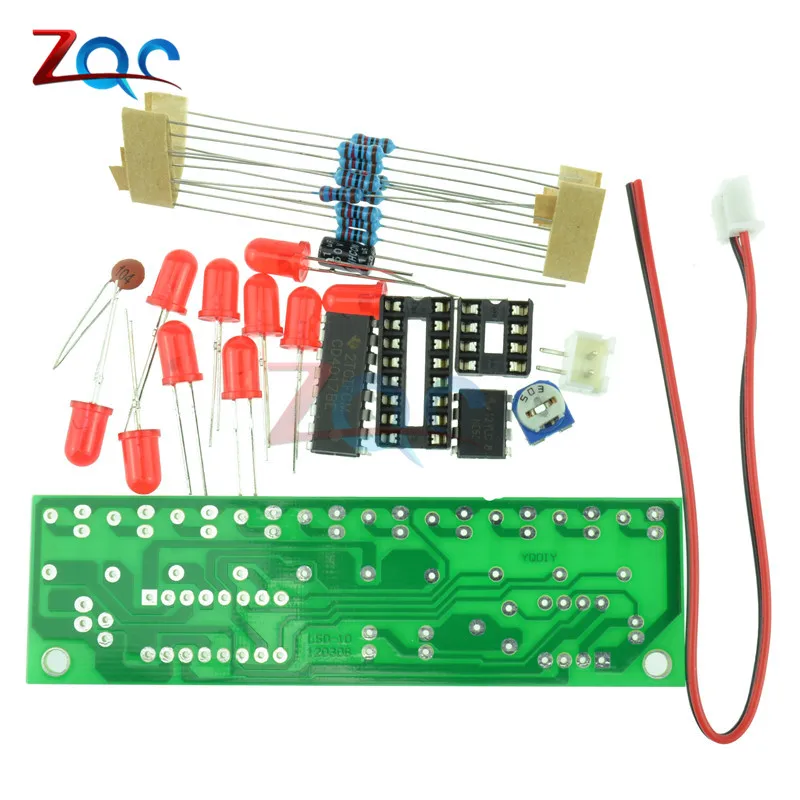

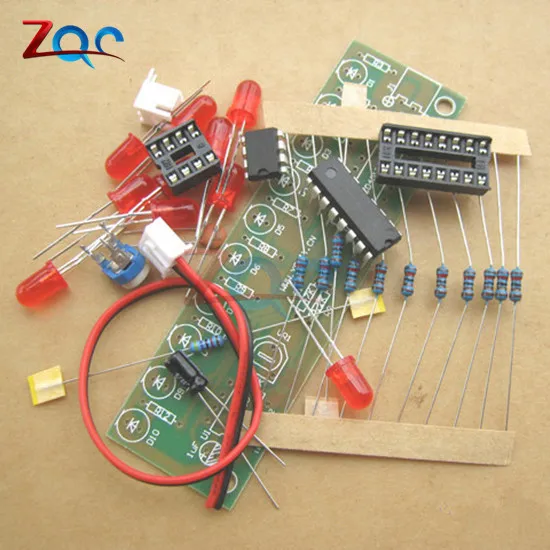

Balíček vrátane:
1set x NE555 + CD4017 Praktické súpravy LeD LED LED modul Elektronický apartmán LSD-10 3-4,5V DIY pre Arduino
| Osvedčenie | CE |
| Typ výstupu | 3-4,5 V |
| Pôvod | Pevninská Čína |
| Typ 3 | elektronické komponenty |
| Typ | Modul LED |
| Typ 2 | DIY Electronic |
| Veľkosť | Electronic Suite |
| Štýl | Učebná súprava |
| Typ 1 | DIY Kit Electronics |
| Číslo modelu | NE555 + CD4017 |
| Typ 4 | Elektronické moduly |
| DOY | Elektrický |
| Značka | diel |
V súprave dodali Dovgo, Ale Doyhav Nabir! Viac bez spájkovania si myslím, že ak budete Pratsuvati. Predajca odporúča!
Všetko funguje.
