sku: w45232

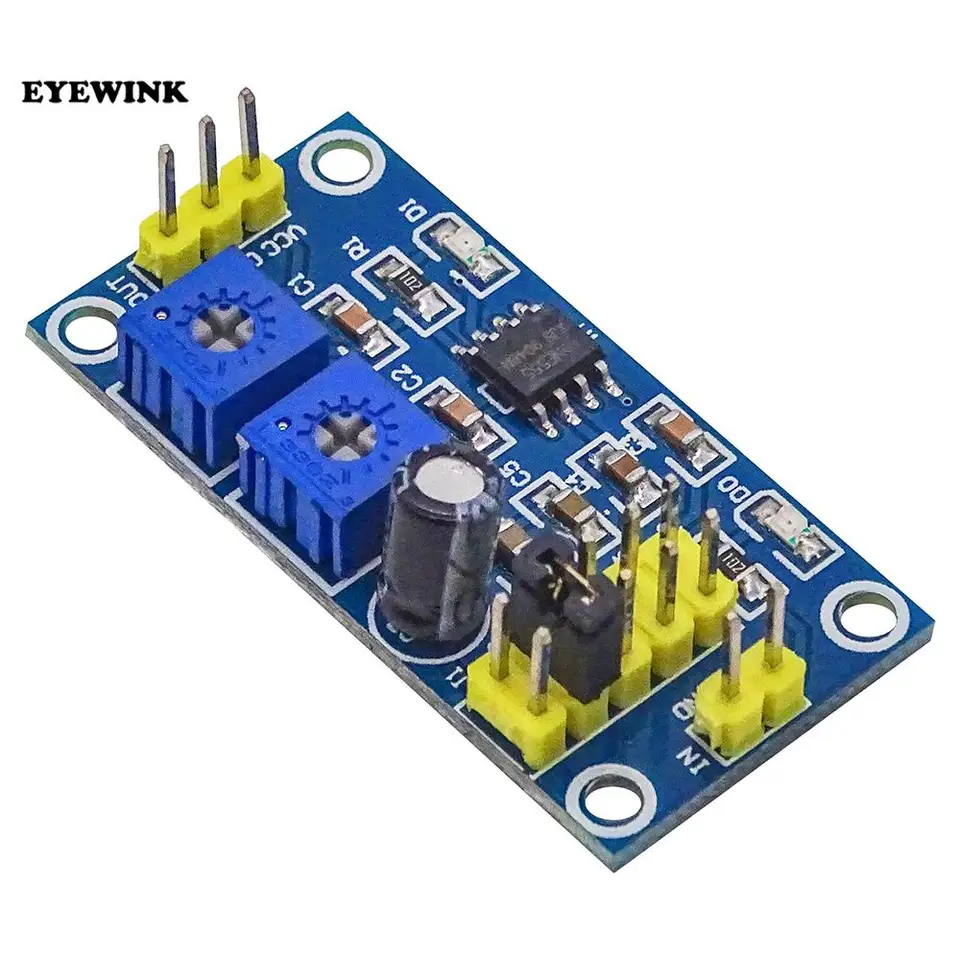

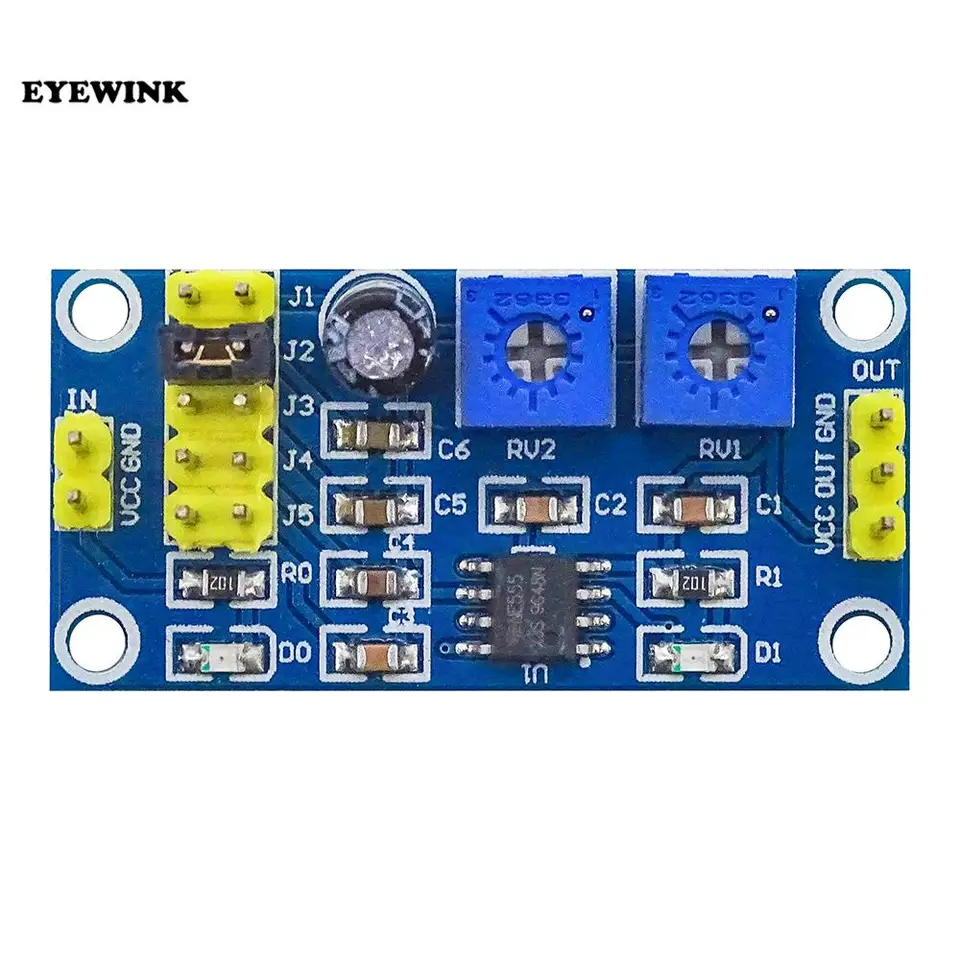

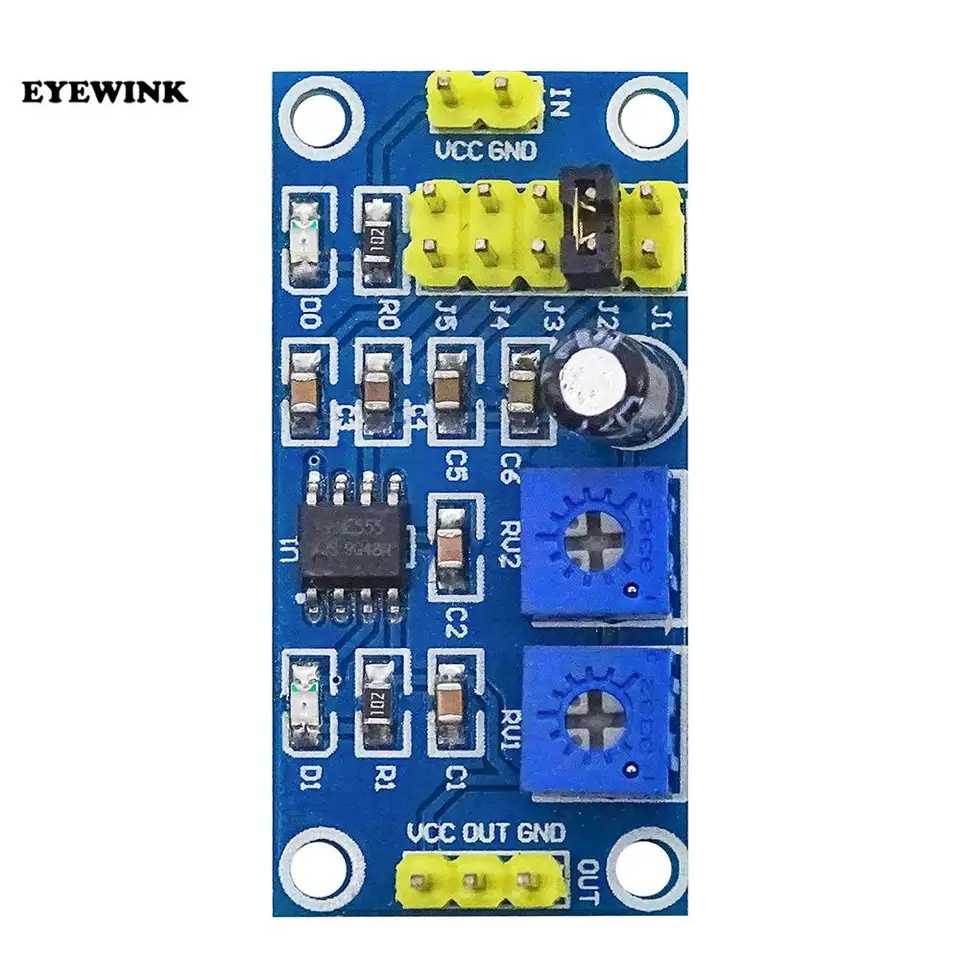

Tento modul je generátor štvorcových impulzov s nastaviteľným frekvenčným a pracovným cyklom, ktorý sa môže použiť v laboratóriách vyžadujúcich signály štvorcových vĺn, pulzné signály požadované pomocou krokových hnacích dosiek, pulzných generátorov požadovaných majstrov údržby atď.
1. Veľkosť: 20 mm * 40 m.
2. Funkcia: generujte štvorcovú vlnu alebo pravouhlú vlnu s rôznymi frekvenciami;
3. Výstupný impulz modulu je kladný napätie, to znamená napätie VCC na vysokej úrovni a 0V pri nízkej úrovni
4. Index parametrov:
(1) napájanie: St Original NE555 Time Base Integrated IC je prijatá a vstupné napätie je 4,5 V-12VDC.Khňané napájanie 5V, výstupný prúd môže byť približne 10-15MA; Pri napájaní 12 V môže byť výstupný prúd asi 30-35 mA;
(2) Frekvencia: 5 frekvenčných pásiem (nameraná hodnota)
J1 Gear: 0,6 Hz ~ 25 Hz
J2 Gear: 7Hz ~ 300 Hz
J3 Gear: 50Hz ~ 2,5 kHz
J4 Gear: 350 kHz ~ 6,6 kHz
J5 Gear: 6,7 kHz ~ 180 kHz
Rozsah nastaviteľného pracovného cyklu: 0,4-0,99
(3) Indikácia výstupu LED: LED je zapnutá na nízkej úrovni, LED je vypnutá na vysokej úrovni a rýchlosť blikania LED označuje zmenu frekvenčného výstupu; S výnimkou toho, že pre skákacie uzáver je možné zvoliť rôzne frekvenčné pásy, nastavenie RV1 môže upraviť frekvenciu a blikanie LED v nastavení možno považovať za zmenu frekvencie zodpovedajúcej zmene nastavenia;
(4) Vstupný prúd: ≥ 100 mA
(5) Výstupné napätie: 4,2V - 11,4 V maximálna hodnota (mení sa s napájacím napätím)
(6) Tvorny cyklus sa vzťahuje na čas obsadený vysokou úrovňou. Kalkulačný vzorec frekvencie: Šírka impulzu vysokej úrovne TH = 0,7 (RA + RB) C, nízka úroveň šírky impulzu TL ≈ 0,7R2C, Pulzová perióda T ≈ TH + TH + Tl; Kombinujte dva vzorce, perióda t = 0,7 (RA + 2RB) C, RA a RB sú nastaviteľné 0-10K;
Relatívna značky:
| Aplikácia | Počítač |
| Značka | Cfsunbird |
| Napájacie napätie | 4,5-12v |
| Rozptyl | 10-15 mA |
| Stav | Nový |
| Typ | Logické ICS |
| Číslo modelu | NE555 |
| Pôvod | Pevninská Čína |
