Modul beitian GPS BN-180 BN-220 BN-280 BN-880 GLONASS

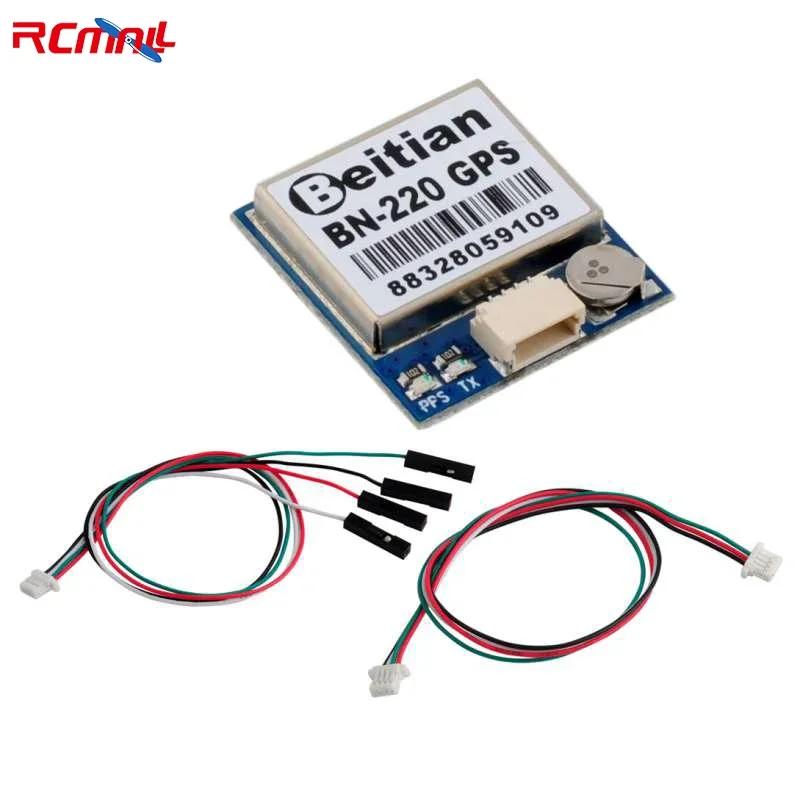

Balík obsahuje zväzok 1 1 x BN-180 GPS Modul 2 x 15 cm káblov alebo zväzok 2 1 x BN-220 GPS modul 2 x 15 cm káblového alebo zväzku3 1 x BN-280 GPS modul 1 x kábel alebo zväzok 4 1x BN-880 GPS modul 1x 15 cm kábla alebo zväzok5 1 x 6 v 1 CP2102 sériový modul 1 x 4p ženský až ženský dupondový kábel Opis BN-180 GPS Modul Elektrické charakteristiky Elektrické charakteristiky prijímajúce L1, Beidou B1, SBAS L1, Galileo E1 Channels: 72 Sledovanie citlivosti na vyhľadávanie kanálov: -167dbm Zremení: -160dbm Cold Start: -148dbm Hot Start: -156dbm Presnosť Horizontálna: 2,0 m CEP 2D RMS SBAS Enable (Typická otvorená Sky) Rýchlosť: 0,1 m/sec 95% (SA OFF) Načasovanie: 1US synchronizované s časom získavania času na získanie času za studena: 26S Teplý Štart: 25S HORKÝ ŠTART: 1S Dáta a rýchlosť rýchlosti aktualizácie: 4800 bps až 921600 bps, predvolená úroveň údajov 9600 bps: TTL TTL alebo RS-232, predvolený protokol údajov o úrovni TTL: NMEA-0183 alebo UBX, predvolené NMEA-0183 Single GNSS: 1Hz-18Hz súbežné GNSS: 1Hz-10Hz, predvolené 1 Hz Operatívne limity: 50 000 m max. Max. : Spotreba energie menej ako 4G VCC: DC napätie 3,0V -5,5 V, Typické: 5,0V Prúd: Zachytenie 50 mA/5,0V Prevádzková teplota: -40 ° C ~ +85 ° C Skladovacia teplota: -40 ° C ~ +105 ° C Indikátor: TX LED: Blue. Výstup údajov, TX LED blikajúce PPS LED: Red.pps LED nie je jasné, keď GPS nie je opravený, pri pevnom zapojení blikanie: GND, TX Output, RX Input, VCC (3.0V-5,5V) BN-220 Rozmer modulu GPS: 22 mm*20 mm*6mm Modul Hmotnosť: 5,3G Konektor: 1,00 mm rozstup medzi 4pinsovým špecifikáciou sedadla Patch Elektrické charakteristiky prijímania: GPS, GLONASS, GALILEO, Beidou, QZS a SBAS L1, Beidou B1, SBAS L1, Galileo E1 Channels: 72 Sledovanie citlivosti na vyhľadávanie kanálov: -167dbm Zremení: -160dbm Cold Start: -148dbm Hot Start: -156dbm Presnosť Horizontálna: 2,0 m CEP 2D RMS SBAS Enable (Typická otvorená Sky) Rýchlosť: 0,1 m/sec 95% (SA OFF) Načasovanie: 1US synchronizované s časom získavania času na získanie času za studena: 26S Teplý Štart: 25S HORKÝ ŠTART: 1S Dáta a rýchlosť rýchlosti aktualizácie: 4800 bps až 921600 bps, predvolená úroveň údajov 9600 bps: TTL TTL alebo RS-232, predvolený protokol údajov o úrovni TTL: NMEA-0183 alebo UBX, predvolené NMEA-0183 Single GNSS: 1Hz-18Hz súbežné GNSS: 1Hz-10Hz, predvolené 1 Hz Operatívne limity: 50 000 m max. Max. : Spotreba energie menej ako 4G VCC: DC napätie 3,0V -5,5 V, Typické: 5,0V Prúd: Zachytenie 50 mA/5,0V Prevádzková teplota: -40 ° C ~ +85 ° C Skladovacia teplota: -40 ° C ~ +105 ° C Indikátor: TX LED: Blue. Výstup údajov, TX LED blikajúce PPS LED: Red.pps LED nie je jasné, keď GPS nie je opravený, pri pevnom zapojení blikanie: GND, TX Output, RX Input, VCC (3.0V-5,5V) BN-280 GPS MODUL Popis: Režim prijímača: GPS, GLONASS, GALILEO, Beidou, QZSS a SBAS Frekvencia: GPS L1, GLONASS L1, Beidou B1, SBAS L1, GALILEO E1 72 Frekvencia vyhľadávacieho kanála: 4800bps-921600bps, 9600bps Úroveň výstupu: TTL alebo RS-232, TTL V predvolenom výstupe Dohoda: NMEA-0183 alebo UBX, NMEA-0183 V predvolenom nastavení: GNSS: 1Hz-18Hz Standard: GNSS: 1HZ-10Hz, 1Hz 10 mm modul pin 1.pps, Sec impulz sa výstup po polohovaní, perióda pulzu je 1 s, vysoká úroveň pretrváva 100 ms, použitá na synchronizáciu systému 2.GND, pripojte sa k zemi 3.TX Dátový výstup modulu 4.RX. modulu 5.VCC, 3,0V-5,5 V, odporúčame 5.0V 6.Boot BN-880 GPS Modul napájací zdroj: DC napätie 2.8v ~ 6.0V, Typické: 3,3V alebo 5,0V Spotreba: Capture 50MA@5V prijímací formát: GPS, GLONASS, GALILEO, Beidou, QZSS a SBAS prijímajúci kanál: 72 Vyhľadávací kanál Prijímajúci citlivosť: TRACE -167DBM, Capture -148dbm Čas polohovania: Cold START: AVG26S, Teplý štart: AVG25S, HOT FAIT: AVG3S úrovne. Frekvencia výstupu otvoreného vetra: 1Hz-10Hz, predvolená hodnota 1Hz Presnosť rýchlosti: 0,1 m/s (bez pomoci) Presnosť zrýchlenia: 0,1 m/s (bez pomoci) Dynamické charakteristiky: maximálna výška: 18000 m, maximálna rýchlosť: 5153m/s, maximálne zrýchlenie : 4G UART Rozhranie: UART Port: TXDA a RXDA Miera podpory: 4800b / s až 115200bps, predvolené 38400dps Pracovná teplota: -40 ℃-+85 ℃ Teplota skladovania: -40 ℃-+85 ℃ Veľkosť: 28 mm x 28 mm x 10 mm Hmotnosť: Kópy modulu: SDA, GND, TX, RX, VCC, SCL Funkcie: GPS modul, Duálny modul kompas s elektronickým kompasom IC HMC5883L 1,25 mm rozstup medzi 6pinsový Vhodný pre otvorený zdrojový ovládač letového ovládača.gps Nastavené dokumenty a pokyny: Kliknite sem konfiguračné súbory GPS 6 v 1 CP2102 Serial Modul USB na TTL 485 3.3V 5V Opis: Core CLOR: CP2102 MALÉ Veľkosť: 3.1 x 1, 8cm kompatibilné s výstupom 3,3 V a 5V Power SupPy Overcurrent Ochrana TTL úrovne rozhrania RS232 úrovne rozhrania RS485 úroveň Štyri úroveň môže vymeniť voľne vysokorýchlostnú komunikačnú DTR, RTS signál RTS
