sku: w480415

Úvod produktu

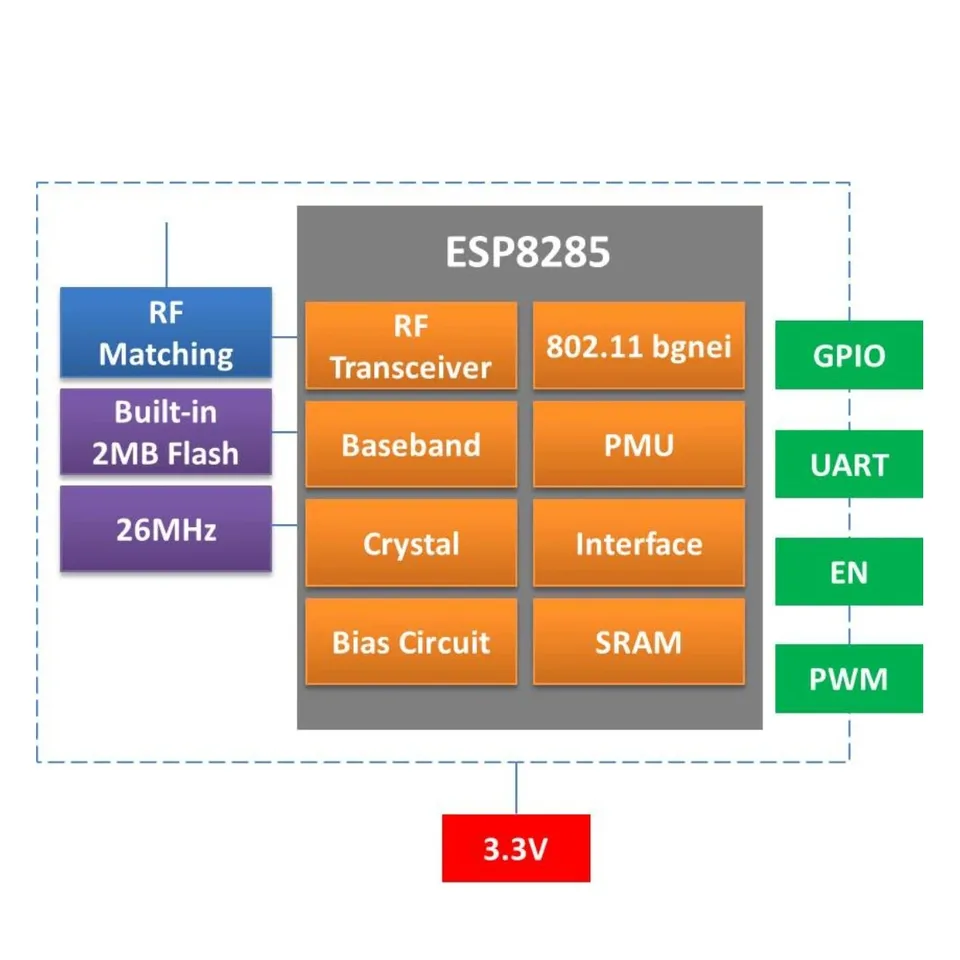

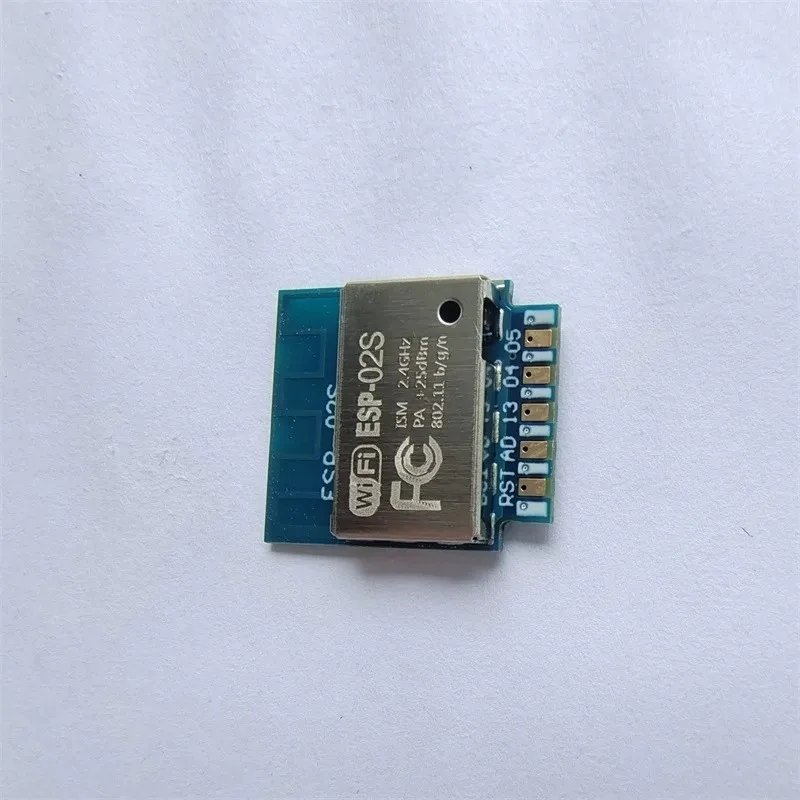

TYWE2S (ESP-02S) je nízkonákladový modul WiFi s malým veľkosti, modul je zabalený zlatými prstami, čo je vhodné pre produkty plug-in welding. ESP8285 používa zabudovaný blesk, ktorý má lepší antistatický výkon ako ESP8266.

Žiadosti

Inteligentný dom, priemyselný internet vecí, transparentný trh.Technické špecifikácie

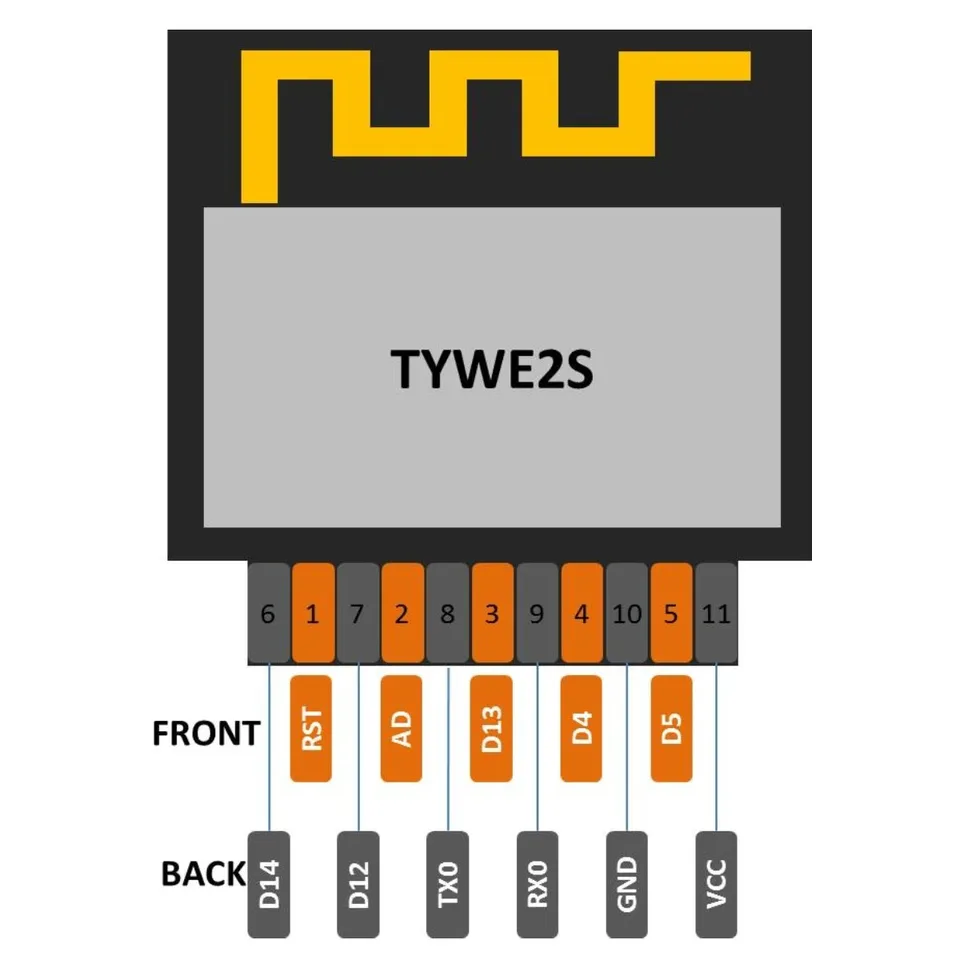

A.Pin Definícia Schéma

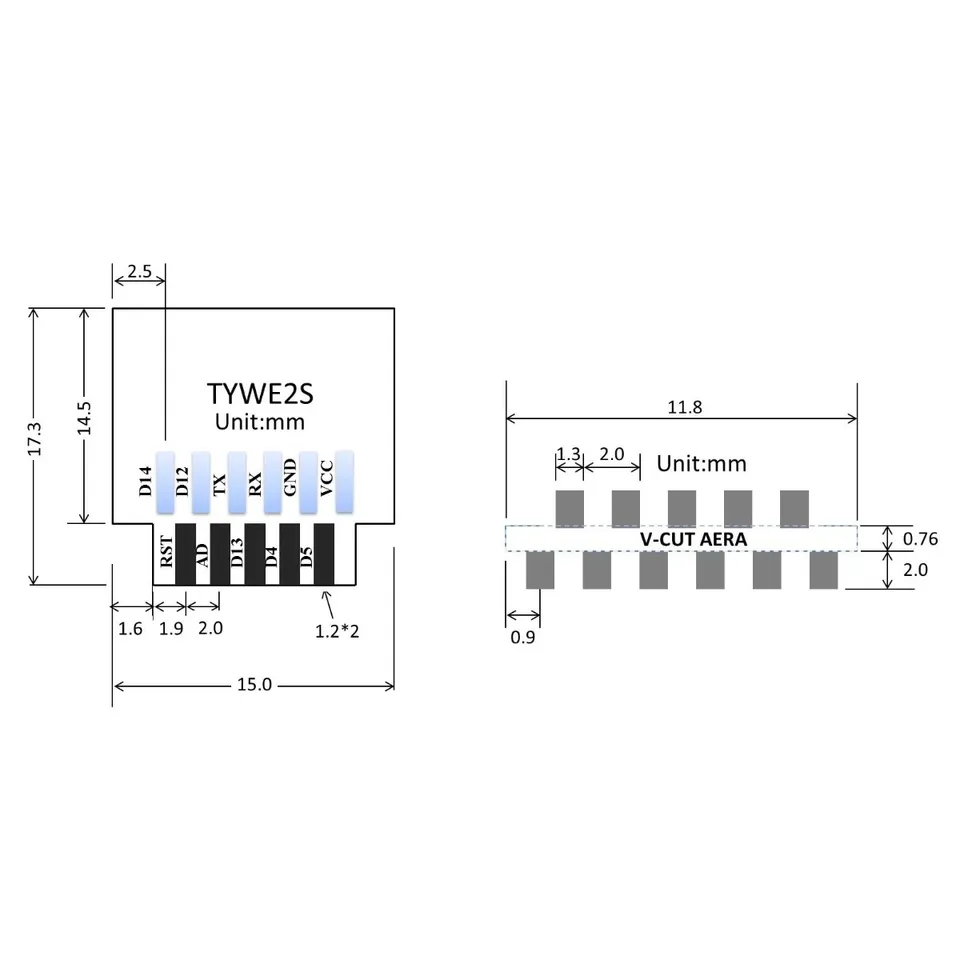

B. Module kreslenie balíka

C.plikácia schéma

D.Ako programu: GPIO0 je možné naprogramovať, pokiaľ je uzemnená nízka úroveň. Po programovaní, zrušte uzemnenie, inak to nebude fungovať

1. Maximálny okamžitý prúd rádiovej frekvencie ESP8285 môže dosiahnuť 400 ~ 500 mA, takže sa nedá použiť minimálna požiadavka na napájanie 500 mA.ldos, ako napríklad XC6206 a 7533;

2. Ant-statická schopnosť ESP8285 je mierne slabšia. Venujte pozornosť elektrostatickej ochrane v suchom období v zime;

3. Na základe požiadavky na napájanie 500 mA sa odporúča, aby zapojenie medzi napájaním a pôdou nie je menšie ako 30 miliónov. Ak elektrické vedenie má priechodky, odporúča sa urobiť 2 ~ 3, aby sa zabránilo výrobnej odchýlke PCB;

4. Pre lepšiu RF výkonnosť nájdete v metóde umiestnenia modulu v príručke. Ak produkt má certifikačné požiadavky, odporúča sa, aby v blízkosti antény DPS nebolo vyhradené žiadne paralelné zapojenie a rozhranie sťahovania by sa malo vyhradiť ďaleko od antény. podložka;

5. Pred stiahnutím programu sa odporúča vymazať modul, inak môže dôjsť k tomu, že sa začneme;

6. Ak sa modul nestaví normálne a neustále sa reštartuje, odporúča sa skontrolovať vedenie napájania, vrátane parametrov materiálu napájacieho zdroja, šírky stopy po napájaní, šírky stopy po výkone, diódy pripojené v sérii k napájaciemu zdroju atď. ;
