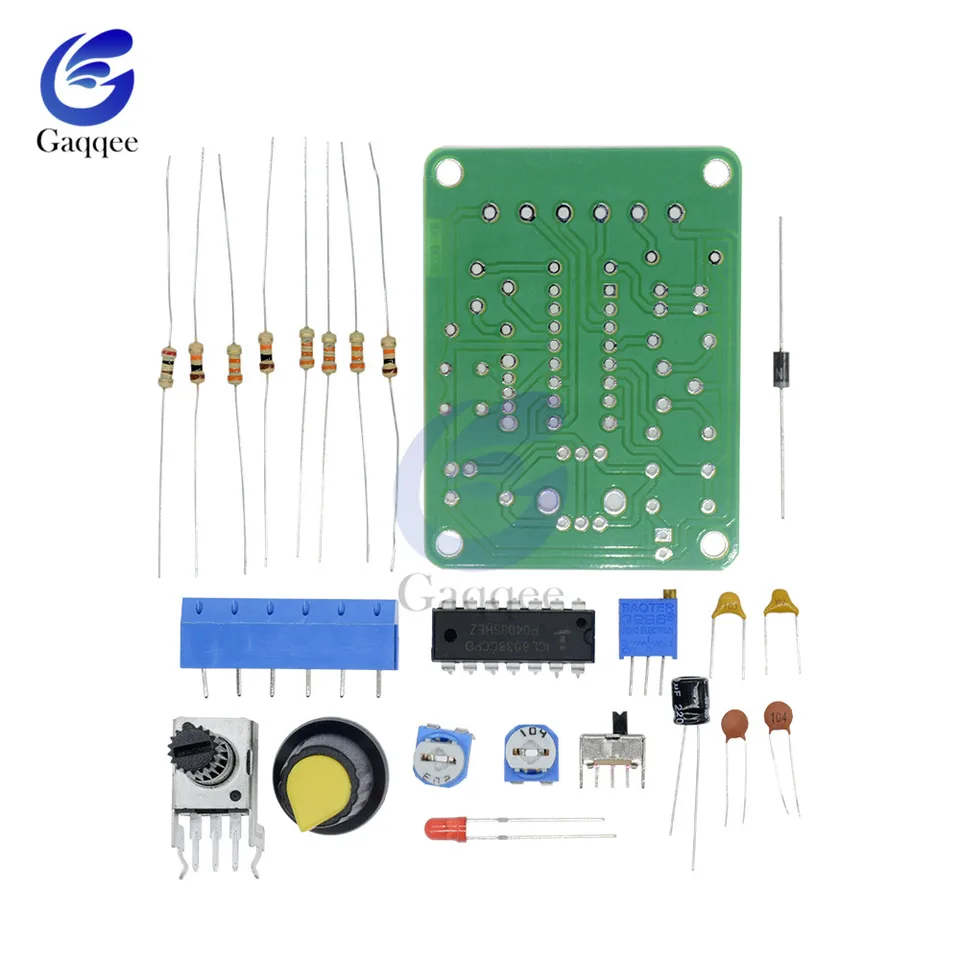

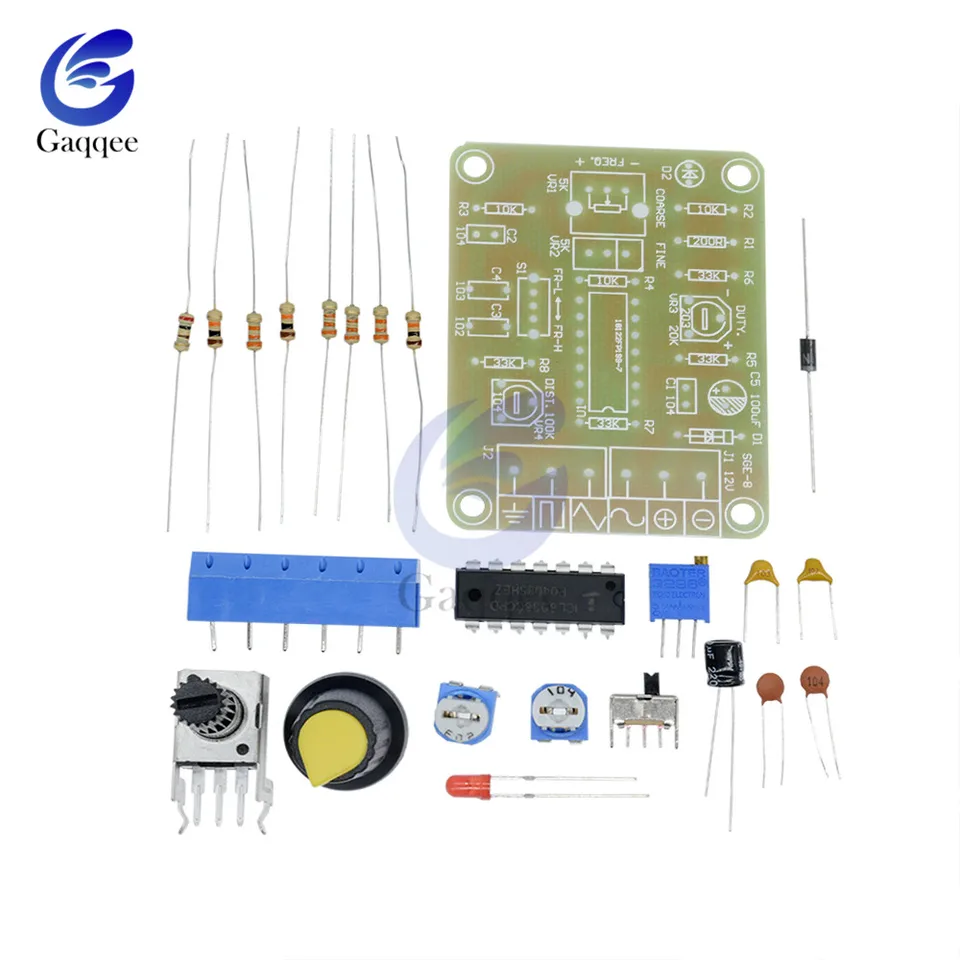

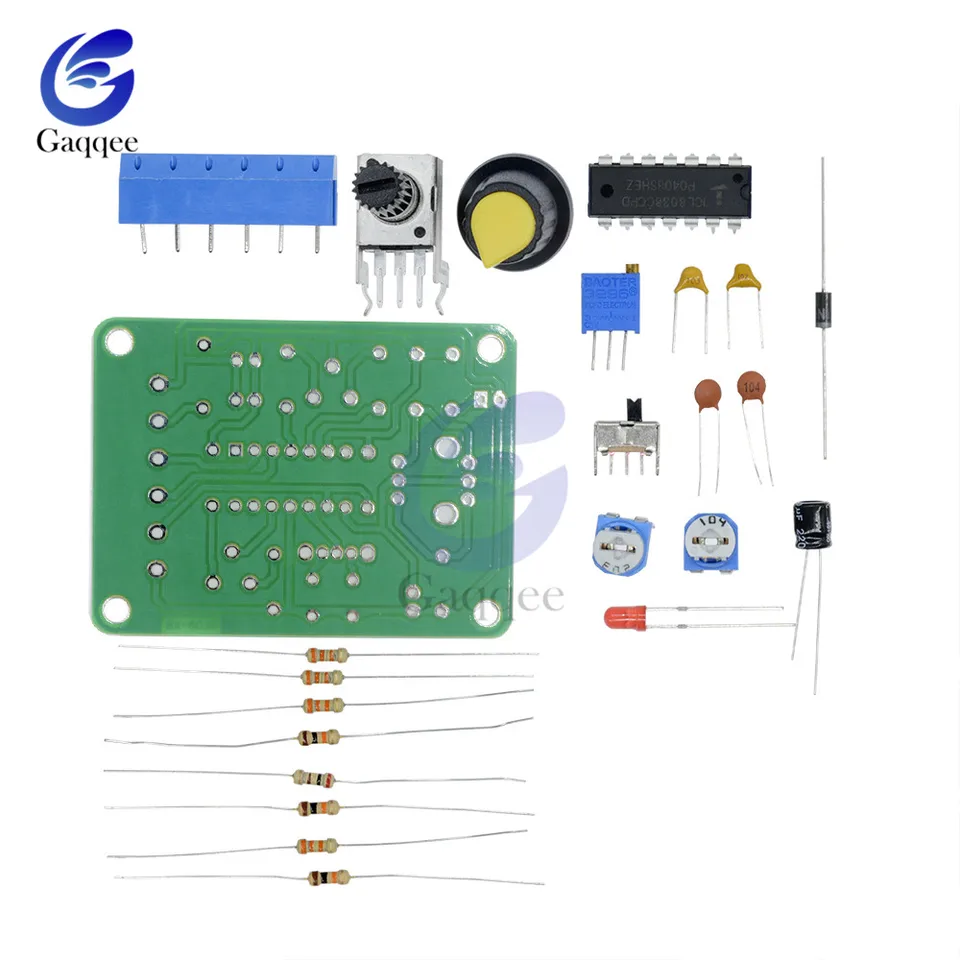

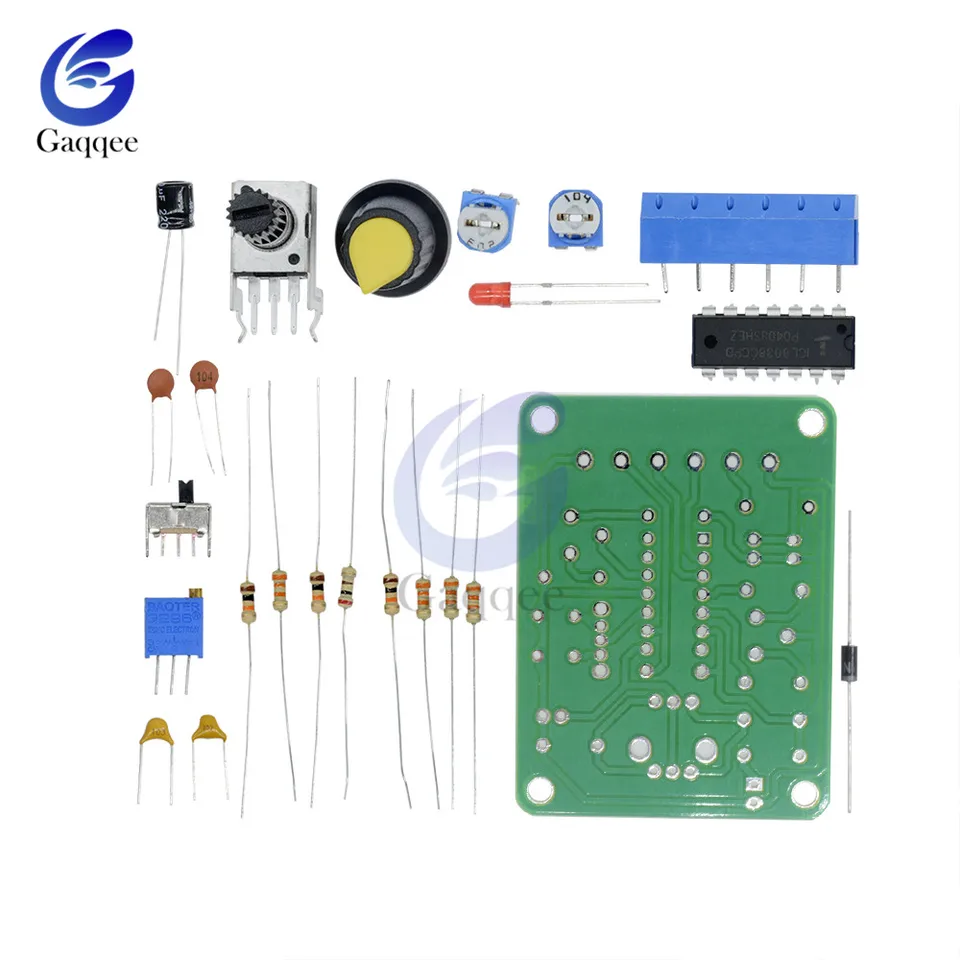

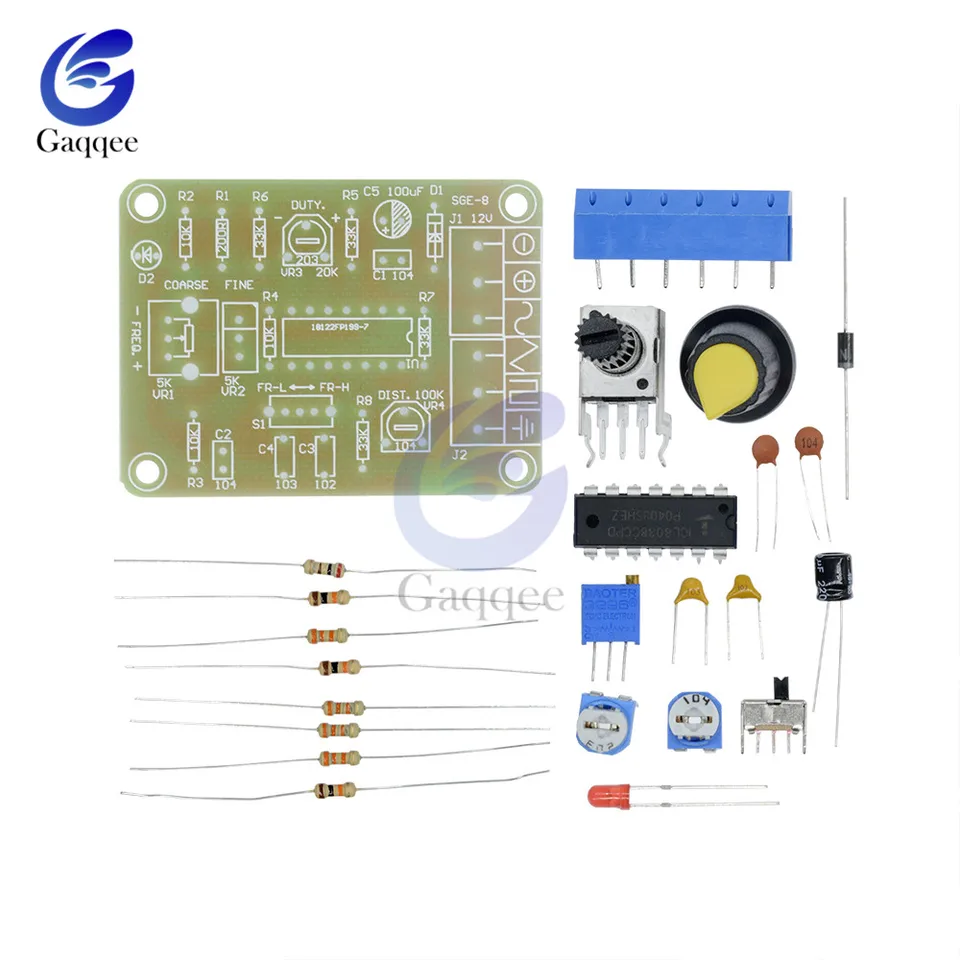

ICL8038 Monolitický funkčný generátor signálu Modul DIY Kit Sine Square Triangle 50-5KHz 12V DC
€3.68 €5.11
sku: w498731
Funkcia:
S vynikajúcim výkonom generátora funkcie ASIC čipov ICL8038 pridajte malé množstvo odporových a kapacitných komponentov, môže produkovať sínus, trojuholník, trojuholník a štvorcovú vlnu a frekvenciu signálu, pracovného cyklu, nastaviteľnú skreslenie sínusovej vlny.
Všimnite si:
Vyžaduje si určitú schopnosť pre domácich majstrov, musíte si zvárať súpravu sami
Popis:
Funkcie PIN ICL8038:
1 noha, 12 stôp: Terminál nastavenia vlny sínu;
2 nohy: výstup sínusovej vlny;
3 nohy: Výstup trojuholníkovej vlny;
4 nohy, 5 stôp: nastavenie frekvencie a pracovného cyklu (alebo asymetria vlny);
6 stôp: v +, pozitívny napájanie;
7 stôp: ofset; 8 stôp: vstupný terminál nastavenia frekvencie;
9 stôp: výstup štvorcovej vlny.
Jedná sa o otvorený výstupný terminál zberateľa, práca by mala vziať odpor s zaťažením zodpovedajúcemu koncovému terminálu napájania z kolíka, aby sa získal výstup štvorcovej vlny kompatibilného TTL, musí byť odpor zaťaženia pripojený k napájaciemu zdroju + 5V;
10 stôp: Terminál kondenzátora načasovania;
11 stôp: V-, negatívny terminál napájania alebo zem. Používajte pozitívny a negatívny zdroj napájania, 11 stôp k zápornému napájaniu, výstupný priebeh je symetrický vzhľadom na 0V; Použite jediný kladný napájací zdroj, uzemnený 11 stôp, výstupný tvar vlny je unipolárne, rovnomerné napätie je + VCC / 2;
13 stôp, 14 stôp: prázdna noha.
Súpravy sú navrhnuté pre frekvenčný rozsah je 50-5 kHz, dva pásma s prepínačom S na spínač, RP1 je nastavenie frekvencie, RP2 je nastavenie pracovného cyklu, RP3 je nastavenie skreslenia sínusov. vstup z x1; X2, X3 je výstupná strana vlny, môžete použiť osciloskop na pozorovanie troch výstupných tvarov vlny.
Relatívna značky:
| Značka | Gaqqee |
| Pôvod | Pevninská Čína |
| Napätie | 12V DC |
| DOY | Elektrický |
| Osvedčenie | CE |
| Číslo modelu | ICL8038 |
| Veľkosť | 6cm*4.5cm*0.2cm |
