sku: w64474

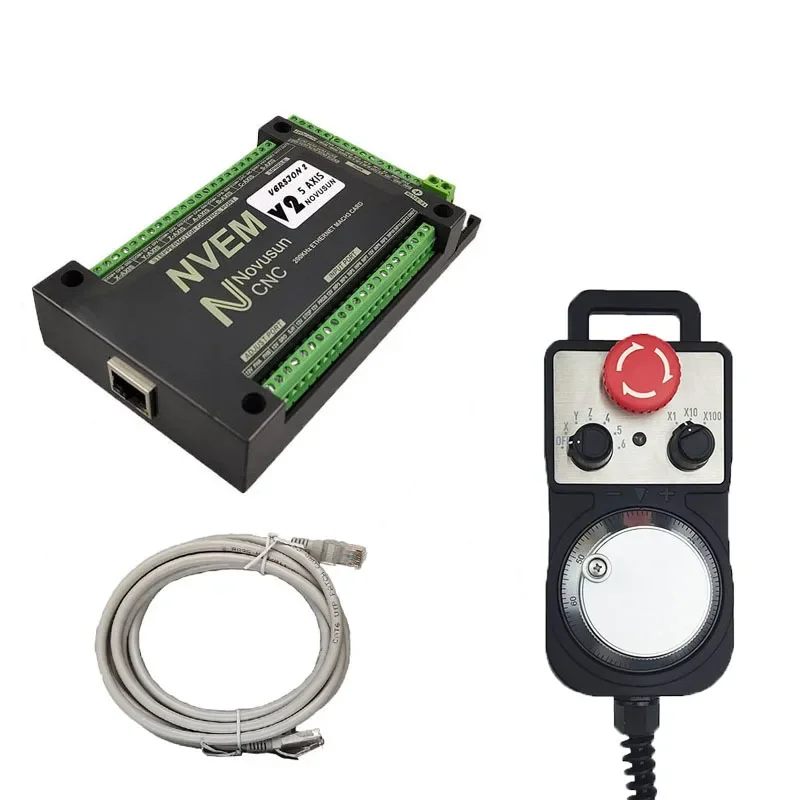

Zoznam produktov:

Kontrolná karta*1

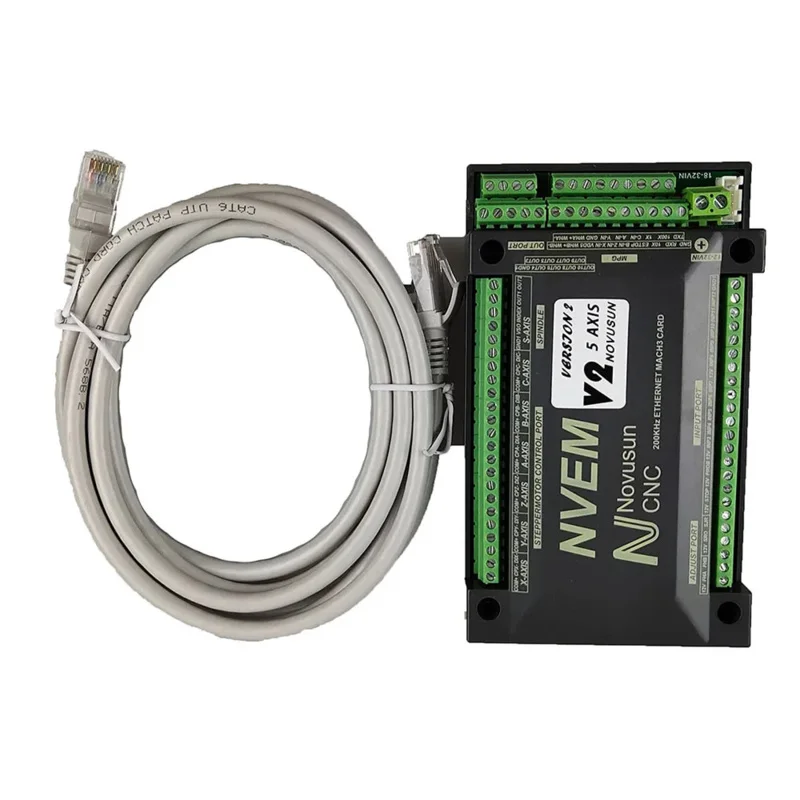

1 m sieťový kábel*1

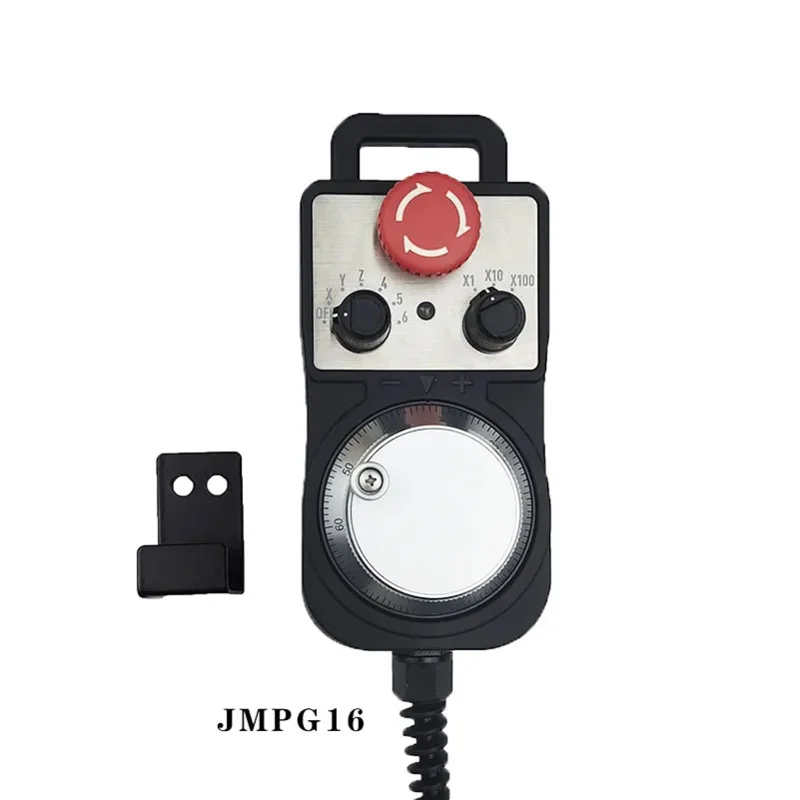

Mpg*1

Háčik*1

CD*1

Úvod produktu:

NVEMV2.1 je regulátor pohybu 3-6, ktorý trávime 4 roky na návrh.

NVEMV2.1 podporuje softvér Mach3 a štandardný MPG, prostredníctvom Ethernet do

Komunikujte s počítačom, jednoducho použite povraz na priame pripojenie alebo prenos s smerovačom.

NVEMV2.1 Riadiaci pohyb prijme rámec návrhu ramena. Dizajn ramena

Zahŕňa komunikáciu, kódovanie, základný algoritmus a pulzné gernerácie.rational

Dizajn, reliablecontrol, pohodlná prevádzka.

Parametre výkonu:

Podporovať Ethernet;

 12 portov fotoelektrické izolované vstupné rozhranie pre bežné digitálne údaje ；

 10 portov fotoelektrické izolované výstupné rozhranie pre bežné digitálne údaje ；

 1 port 0-10V Analógové výstupné rozhranie Rýchlosť vretena (môže sa zmeniť na výstup PWM) ；

 môže podporovať krokové systémy 3-6, výstup impulzu 200 kHz pre každú os ；

 Čip na riadenie pohybu ARM;

 Hlavné zariadenie je vstup napájania 12v-32VDC, prúd by mal vyšší ako 0,5A ；

 Kompatibilné so vstupom MPG, podporujte digitálny displej MPG od našej spoločnosti。

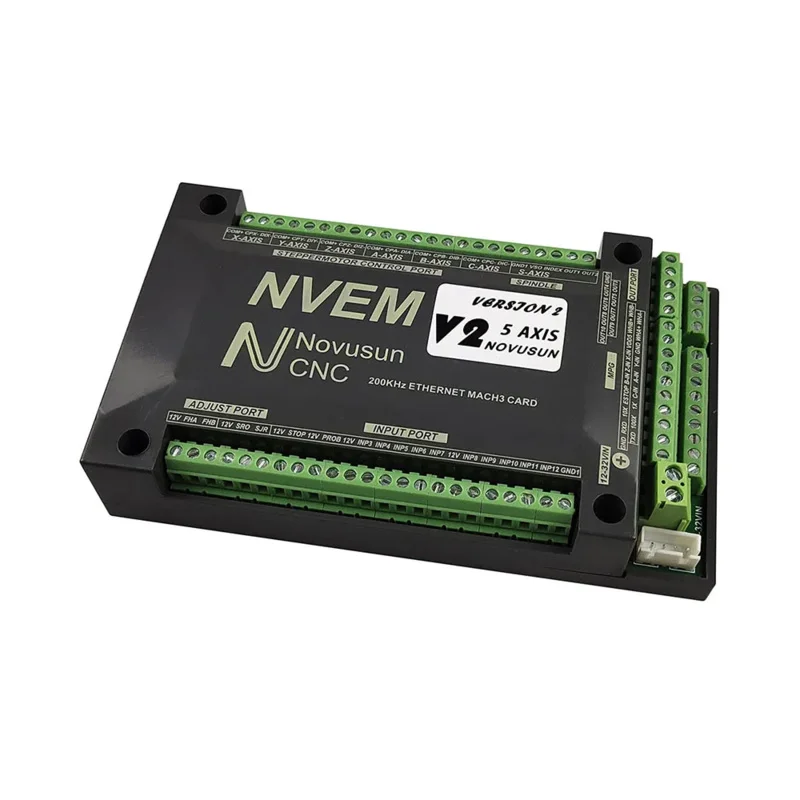

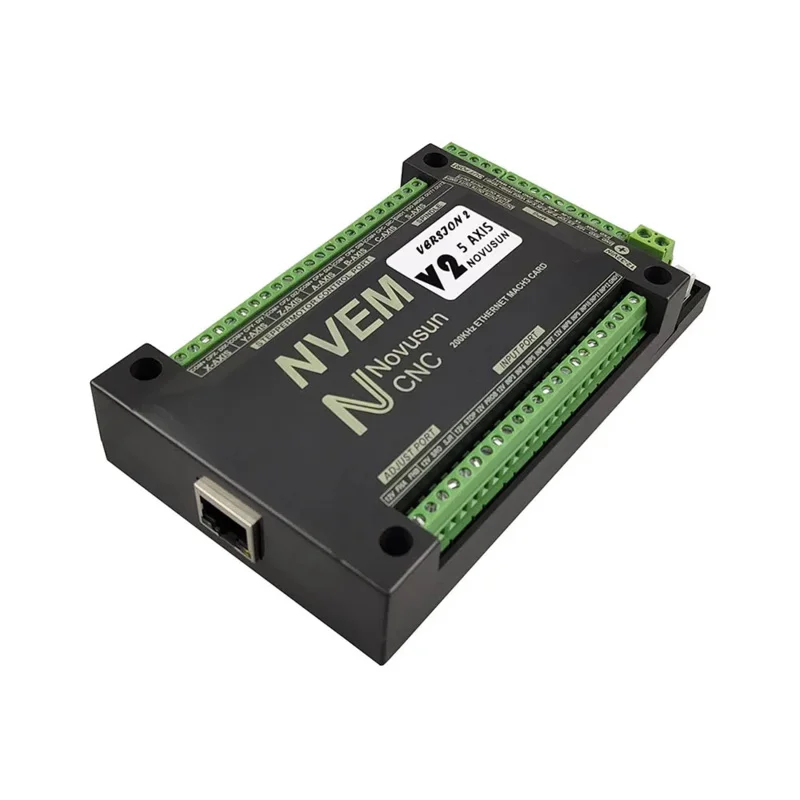

Vzhľad a veľkosť:

NVEMV2.1 Ovládač pohybu je so zapečatenou štruktúrou škrupiny, existujú otvory nastavenia 4ksov

v dolnej časti. Môžeme opraviť otvory priemeru 4 mm v skrinke a nainštalovať ovládač do

skrinka. Vzhľad ovládača ako obrázok 1-1 a obrázok 1-2 zobrazuje:

Celková veľkosť výrobkov je 163,1 mm*80,8 mm*27,8 mm ；

Spodná inštalácia je 101,4 mm*39,5 mm。

Schéma výkonu:

Definícia zapojenia:

Relatívna značky:
