Predpis

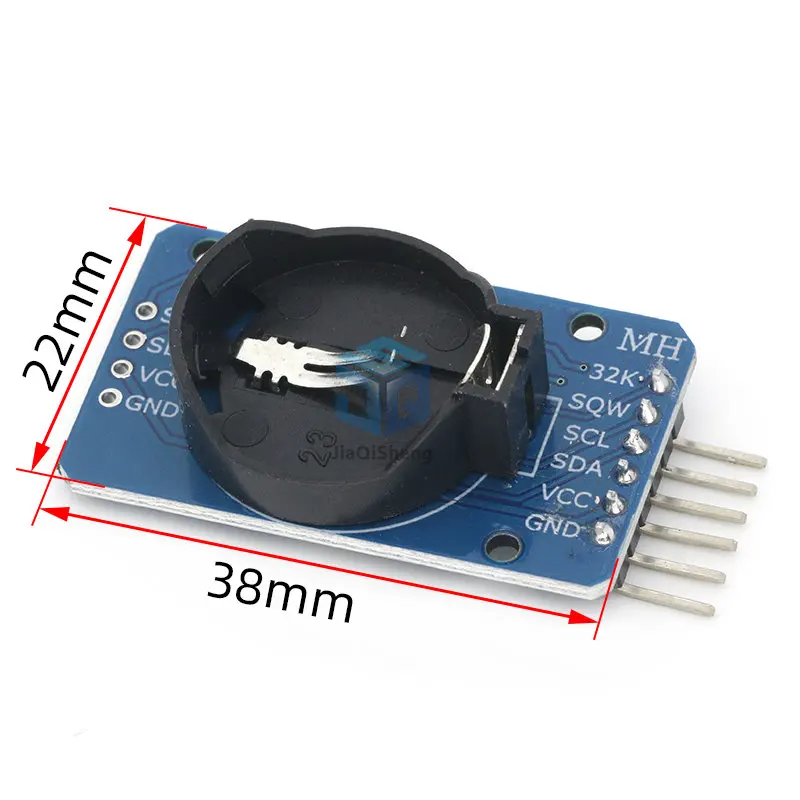

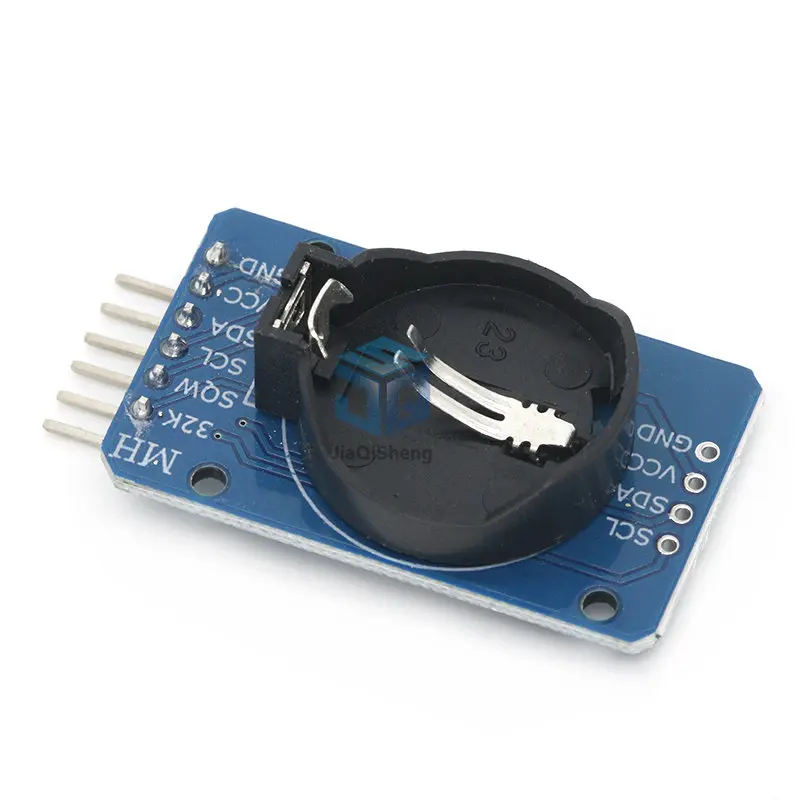

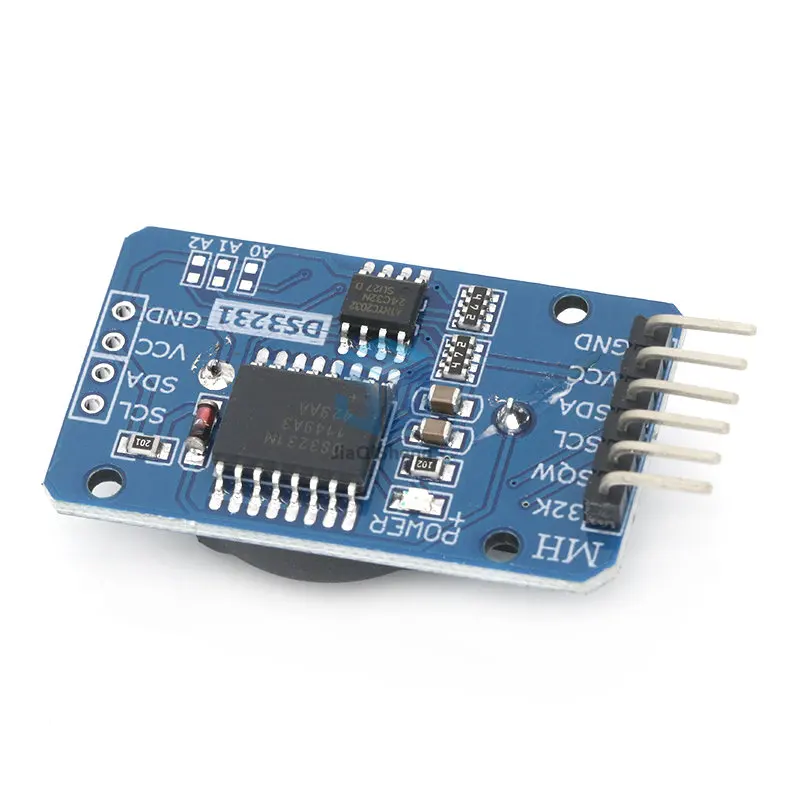

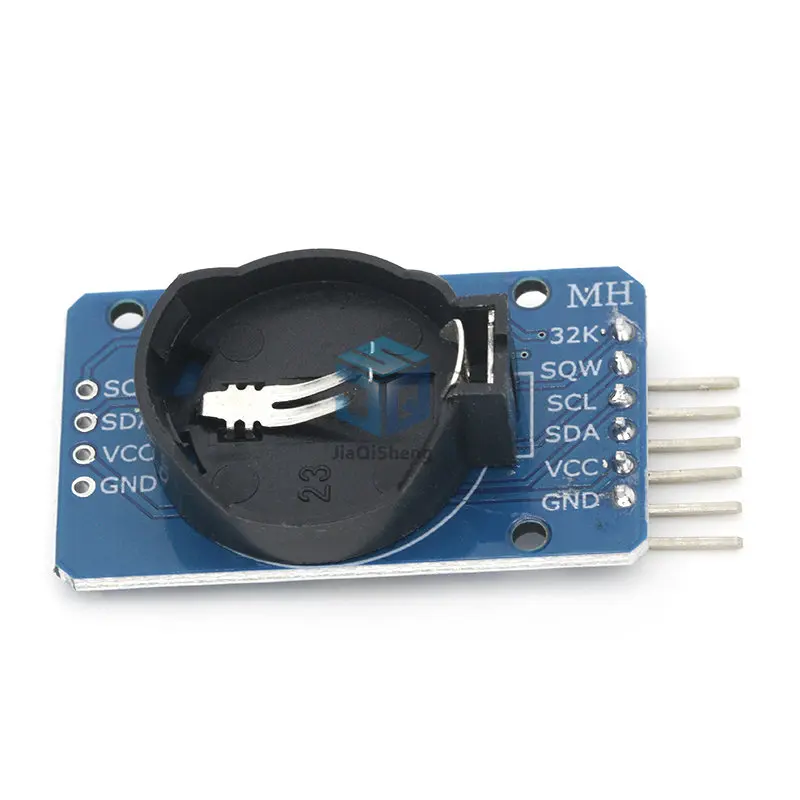

DS3231 je lacný, extrémne presný I2C Clock v reálnom čase (RTC), s integrovaným kryštálom kompenzovaným teplotou (TCXO) a Crystal. Oscilátor zlepšuje dlhodobú presnosť zariadenia a znižuje počet komponentov výrobnej linky. DS3231 je k dispozícii v komerčných a priemyselných teplotných rozsahoch s použitím 16-pin 300mil balenia.

RTC udržiava sekundy, minúty, hodiny, deň, dátum, mesiac a rok. Informácie ako 31 dní v mesiaci, dátum ukončenia sa automaticky upraví, vrátane opravy pre skok. / AM / PM indikácia 12-hodinového formátu. Poskytuje dva konfigurovateľné budík a kalendár je možné nastaviť na výstup štvorcovej vlny. Príspevky a údaje sa sériovo prenášajú prostredníctvom obojsmernej zbernice I2C.

Presná teplota kompenzovaná referenčná referencia napätia a porovnávací obvod monitoruje stav VCC na zisťovanie zlyhaní energie, poskytnutie výstupu resetovania av prípade potreby automaticky prepnite na záložné napájanie. Pridanie, / RST PIN sa monitoruje ako generovanie reset μP manuálne manuálne .

Ušetrite čas a vysoké presné pridanie, DS3231 má tiež niektoré ďalšie funkcie, ktoré rozširujú systém dodatočných funkcií a celý rad možností. ). Táto presnosť snímača teploty je ± 3 ° C. Pri regulácii napájacieho zdroja čipu môže automaticky detekovať a spravovať hlavný a pohotovostný výkon (tj batéria s nízkym napätím), aby sa prepínal medzi napájaním. Ak hlavné zlyhanie napájania, Zariadenie môže naďalej poskytovať presné načasovanie a teplotu, výkon nie je ovplyvnený. Keď sa hlavná hodnota výkonu alebo hodnota napätia vráti v rámci povoleného rozsahu, funkcia resetovania na čipoch sa môže použiť na reštart systému mikroprocesora systému.
