sku: w114599

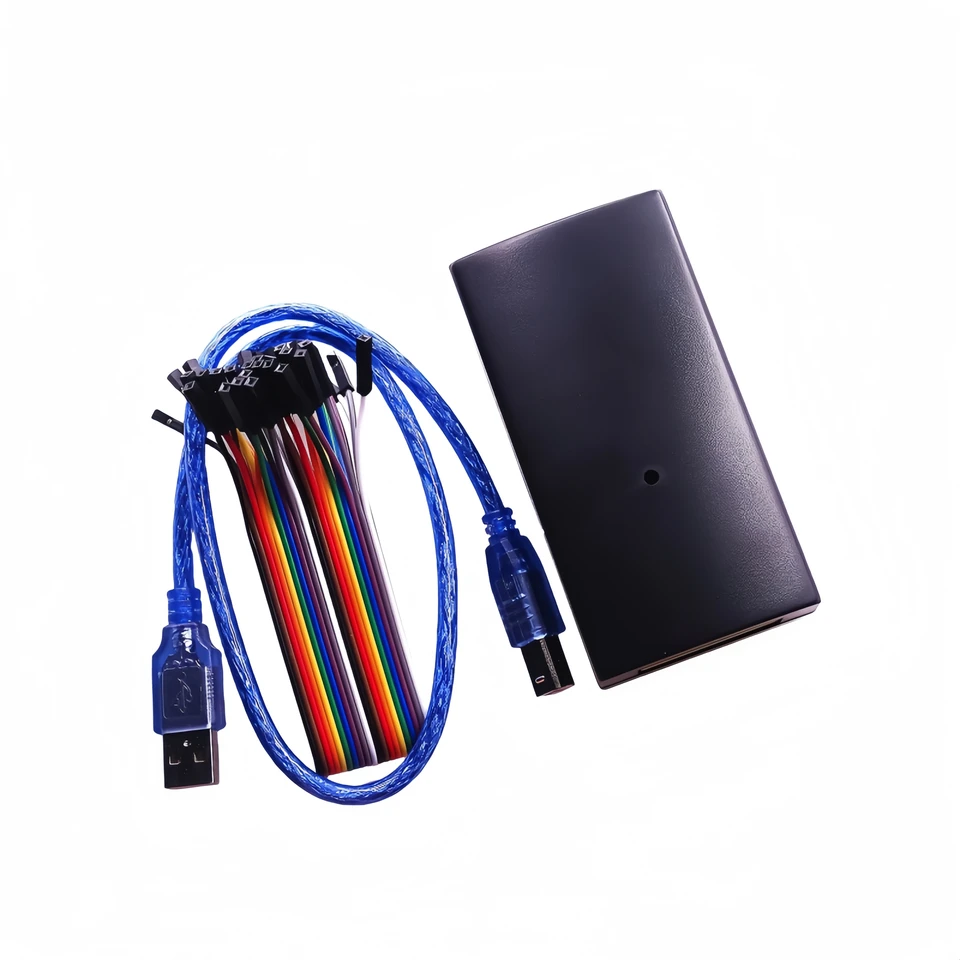

Môžete použiť FT2232HL na konverziu z USB na viacero rozhraní, ako je UART/SPI/JTAG/I2C atď. Pre podrobnú funkčnosť čipu, pozri jeho dataShet. 【Opis】 Celkové rozmery (dĺžka x šírka x výška) : +5V, ktorý je pripojený k CN3 cez štvorcový kábel USB. Všetky funkčné kolíky sú vytiahnuté, takže je ľahké používať drôt DuPont na pripojenie periférnych modulov. Signálne kolíky CN3 a CN4 sa pridávajú k ochrannému obvodu ESD. Schematický diagram pre detaily.CN1: 2,54 mm rozstup 1 x 20 pinov s jednou riadkovou ihlou; CN2: 2,54 mm rozstup 1 x 20 kolíkovej ihly; CN4: 2,54 mm Rozstup 2 x 10 pin dvojitého ihla jednoduchý držiak uhla. Rozstup medzi CN1 a CN2 je 1400mil, to znamená 14 * 2,54 = 35,56 mm. [Relevantné informácie] 1, Schematický diagram rady (Adresa: https://github.com/arm8686/ft2232hl-board). 2. Stiahnite si aktualizovanú verziu na oficiálnej webovej stránke FTDI \ (http://www.ftdichip.com/). [Jednoduché kroky použitia] LED1 je napájanie indikátorového svetla. Po dodaní napájania zostáva na inštalácii svojho jednotky CDM21228_SETUP, FT2232HL Predvolené hodnoty pre USB na dvojité sériové porty. Používanie seriálu PC Serial Debugging Softvér môže ľahko otestovať tieto dva sériové porty . Iba použite dva drôty DuPont na krížové pripojenie sériových portov: ADBUS0 (TXD) a BDBUS1 (RXD) ADBUS1 (RXD) a BDBUS0 (TXD) U7 (74HC573) je pripojené k BDBU pre hnaciu vodu pre indikáciu signálu. SPOLOČNÉ LED LED sú zázraky LED. Normálne, keď je doska nabitá. Keď sa BDBUS použije ako sériový port a je otvorený, červené svetlo v LED5 je vždy zapnuté, čo je indikátor riadenia hardvéru, čo je normálny jav. Doska 93LC56 EEPROM sa nepoužíva , takže je označené ako prázdne zariadenie. Zoznam dodávok 1. Vývojová doska FT2232HL: 1. 2. 2. USB Square Wire (0,5 m): 1. 3. DuPont Lines: 10. 4.
