ICL8038 Funkcia Generátor SIGN SID MULTI-KANÁLNA VLAKA ELEKTRONICKÝ VÝROBA TRACK DIY SOUNTINGERS SOUNCUIT doska
€1.29
sku: w28765

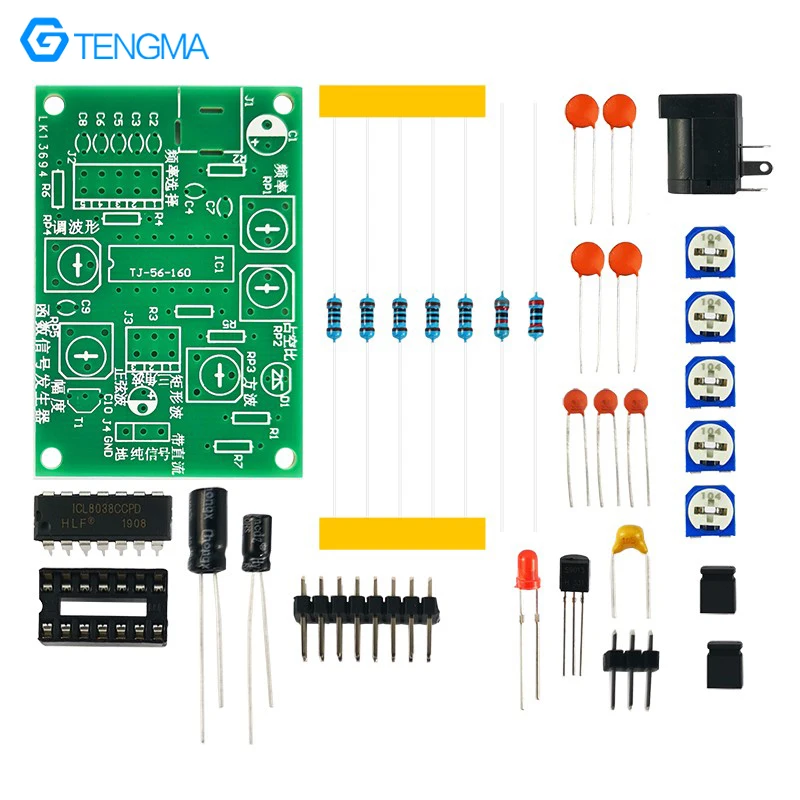

Názov produktu: ICL8038 Funkcia Generátor signálu Súprava
Model produktu: TJ-56-160
Pracovné napätie: DC12 ~ 24 V

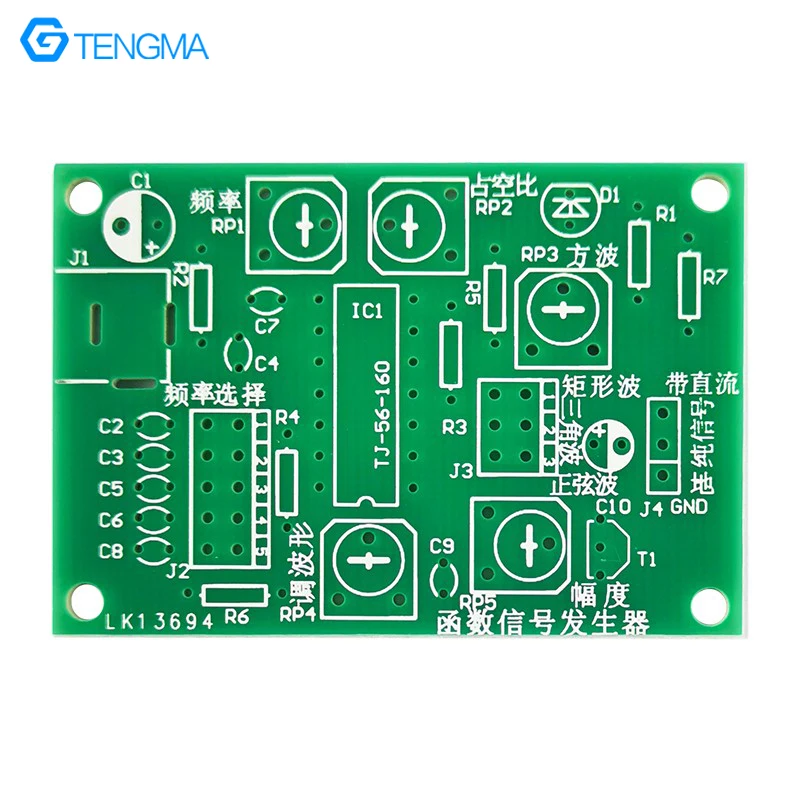

Veľkosť PCB: 56-39 mm
Popis:

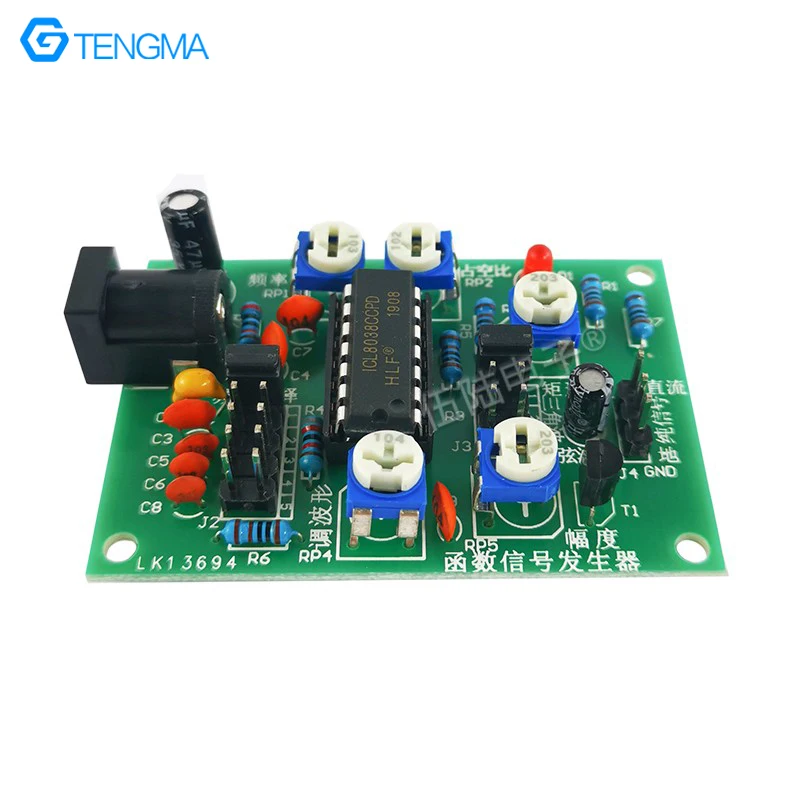

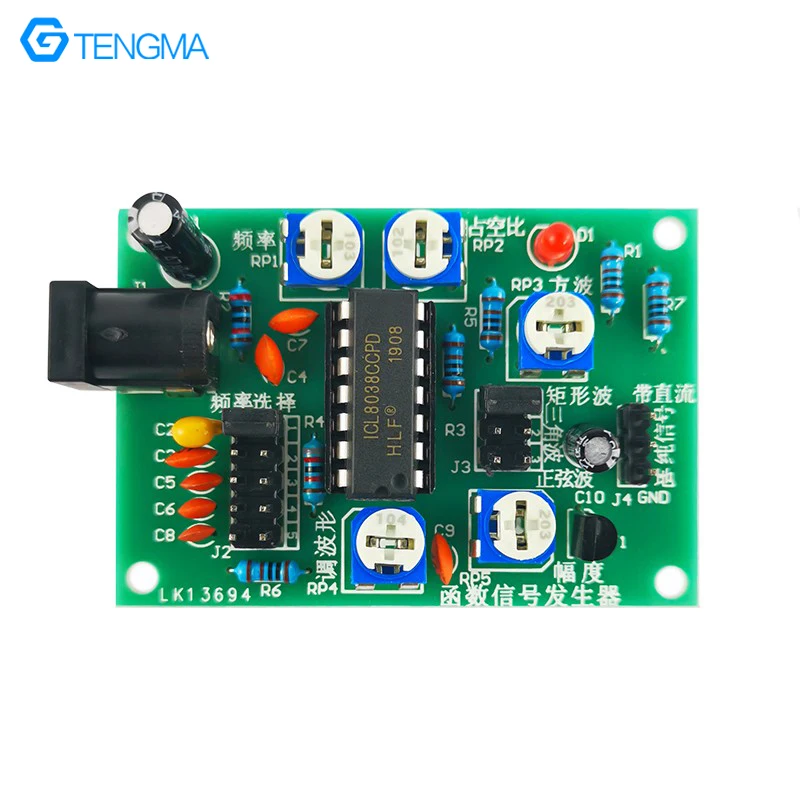

Navrhnutý frekvenčný rozsah tejto súpravy je 10Hz-450 kHz, ktorý je rozdelený do piatich frekvenčných pásov a prepínaný Jumperom J2. RP1 je frekvenčná regulácia, RP2 je regulácia štvorcových vĺn, RP3 je lineárna regulácia štvorcových vĺn, RP4 je regulácia skreslenia sínusovej vlny, RP5 je regulácia výstupnej amplitúdy. Obvod môže byť napájaný jedným zdrojom a vstupom J1 12-24V. J4 je výstupný terminál vlny. Jeden kolík Vystupuje komponent napätia jednosmerného napätia a druhý PIN výstupuje čistý tvar vlny.
Princíp obvodu:
Tento obvod používa ako zdroj signálu špeciálny integrovaný obvod ICL8038. (2 kolíky) výstup sínusovej vlny; (3 nohy) Výstup trojuholníkovej vlny; (4 a 5 kolíkov) Frekvencia a úpravy pomeru clo; (6 kolíkov) v+, pozitívny napájanie; (7 pin) frekvenčný posun; (8-kolík) vstupný terminál nastavenia frekvencie; (9 pin) výstupný terminál štvorcovej vlny, ktorý je výstupným terminálom s otvoreným zberateľom. Keď funguje, pripojte odpor s vytiahnutím k terminálu kladného napájania. Ak je potrebná štvorcová vlna kompatibilná s TTL, potrebuje odpor s vytiahnutím byť pripojený k napájaniu+5 V; (10 pin) Terminál kondenzátora načasovania; (11 pin) v -, záporný výkonový terminál alebo uzemnenie, keď je pri použití pozitívneho a negatívneho napájania, 11 PIN je pripojený k zápornému napájaniu, výstupný priebeh je symetrický vzhľadom na 0V, pomocou jediného kladného napájacieho zdroja, 11 pin je uzemnená , výstupný priebeh je unipolárny a priemerné napätie je v+/2; (13, 14 stôp) Prázdne nohy.
Relatívna značky:
| Značka | Noenname_null |
| Pôvod | Pevninská Čína |
| Stav | Nový |
| Typ | Regulátor napätia |
