sku: w40551

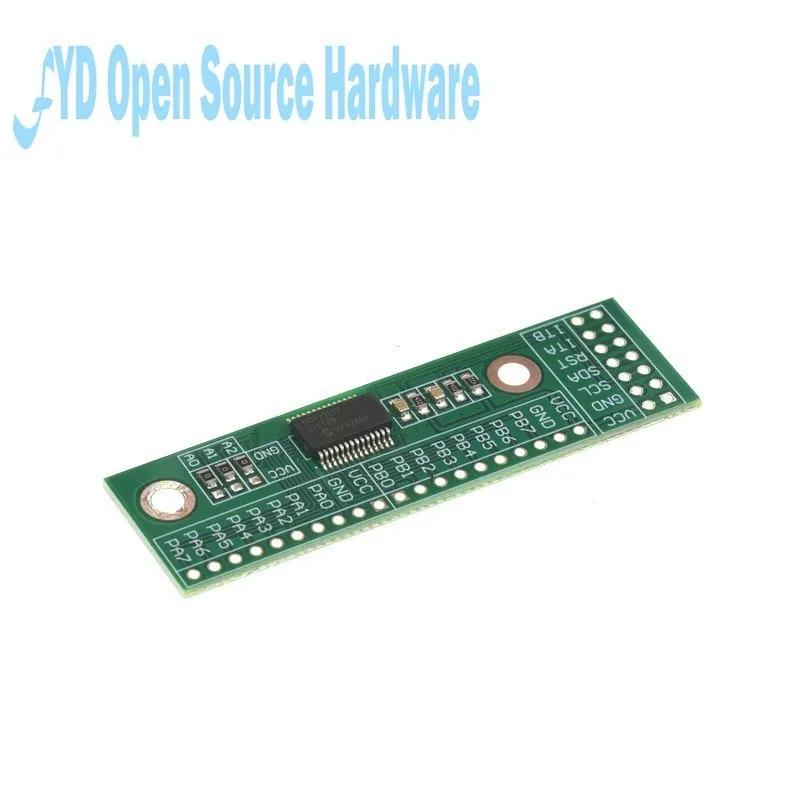

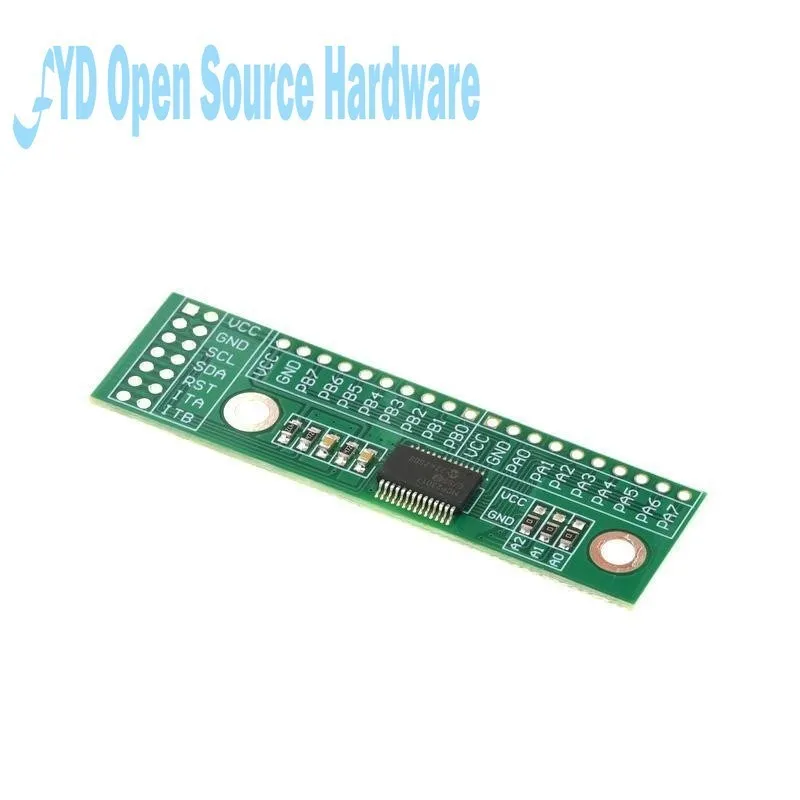

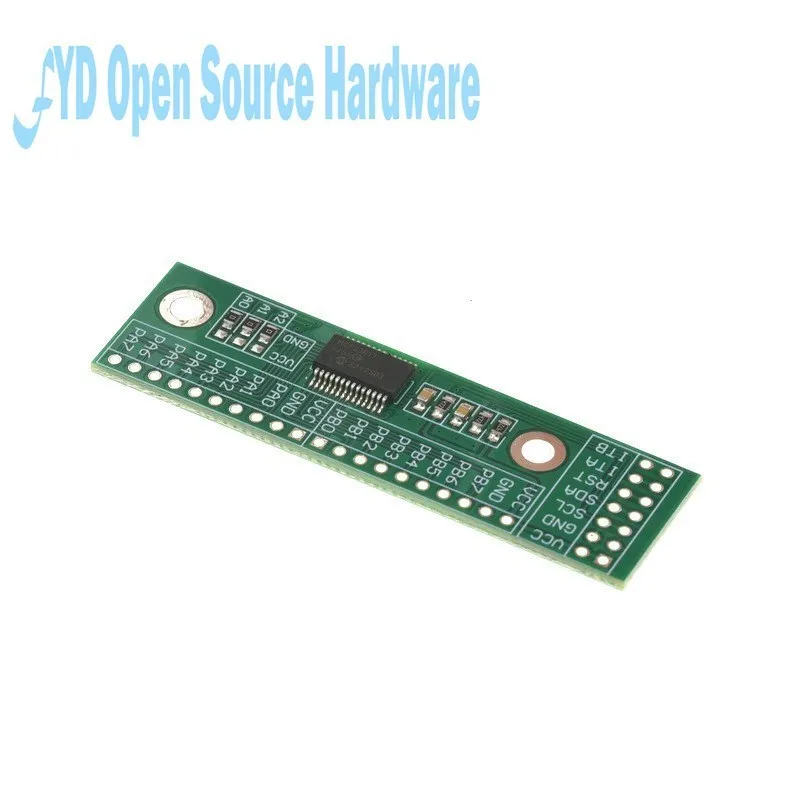

1. Popis:

Tento modul je 16 spôsobmi rozšírenia IO rozšírenia rozhrania 12C a zabudovaný v čipe MCP23017. Funkciu prerušenia je možné povoliť pre IO nakonfigurovanú ako vstup. Rozhranie IO má silnú hnaciu kapacitu a prúd a prúd môžu dosiahnuť 25 mA.

MCP23017 je vysokorýchlostné IIC rozhranie. Podporuje IIC frekvenciu 100 kHz, 400 kHz a 1,7 MHz. Chip má 3 kolíky s adresou, ktoré je možné nastaviť pre 8 rôznych adries. Dosiahnite až 128 rozšírení IO.

Tento modul je flexibilný v konfigurácii a je silný pri jazde. Existuje veľa paralelných pripojení.

2. Parametre:

No

Parameter

Hodnota

1

Prevádzkové napätie

3,0 V-5,5 V

2

Hnacia štiepka

MCP23017

3

Počet IO

16 (vstup, výstup, prerušenie)

4

Napájanie

25MA1

5

Frekvencia 12c

100 kHz, 400 kHz, 1,7 MHz

6

pracovná teplota

-40 Celzia -125 Celzia

7

Trik

Priemyselný stupeň

8

Paralelný

Až 8

9

Vodič

51 a Arduino

10

Veľkosť modulu

65 mm*19 mm

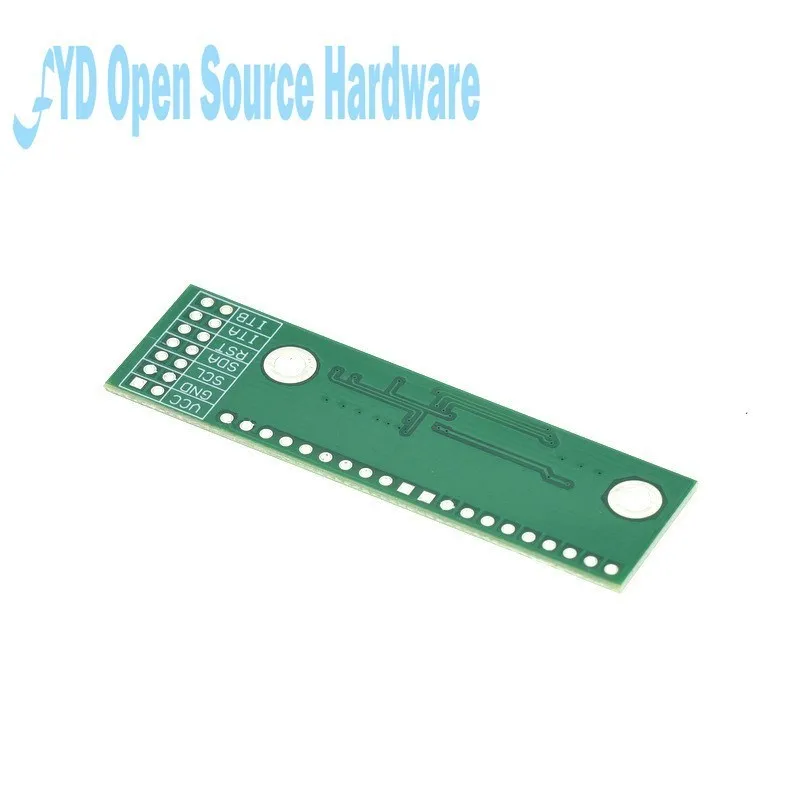

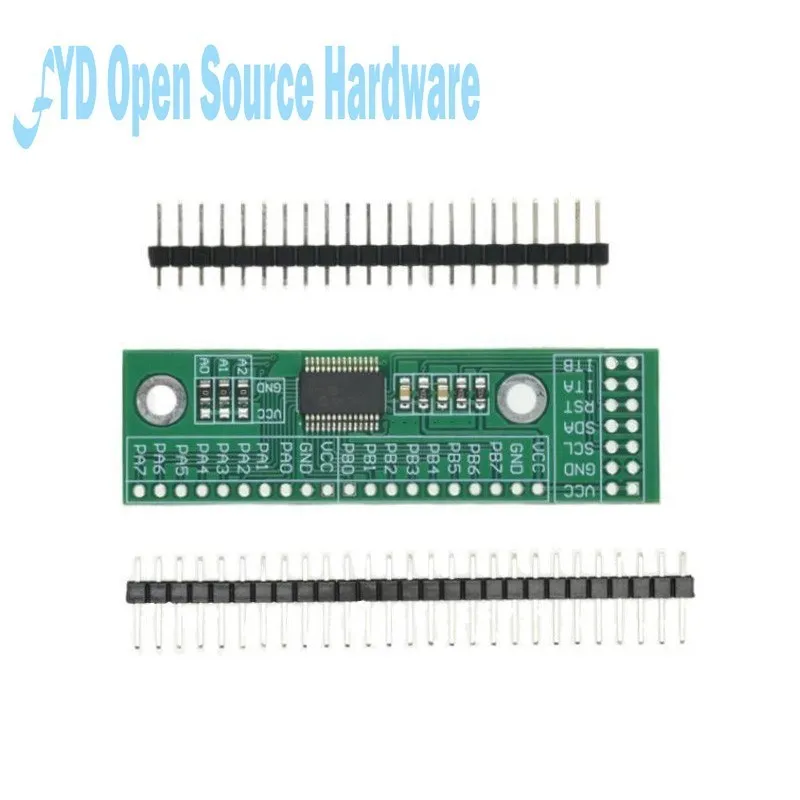

3. Popis PIN:

No

Pin

Funkcia

Poznamenať

1

VCC

Vstupný vstup

3,0 V-5,5 V

2

GND

Negatívna elektróda

0V

3

Scl

12c hodinové vedenie

SCL pripojené rozhranie s jedným čipom IO alebo rozhrania MCU 12C

4

SDA

12c dátový riadok

SDA spájajúce rozhranie s jedným čipom IO alebo rozhrania MCU 12C

5

Prst

Redukcia čipu

Nízka úroveň efektívna, spájajúca kolík MCU IO alebo nekontrolovaný

6

Ita

Výstup prerušenia portu GPIOA

Pripojte PIN MCU IO, bez pripojenia pri prerušení

7

Tlt

Výstup prerušenia portu GPIOB

Pripojte PIN MCU IO, bez pripojenia pri prerušení
