sku: w91370

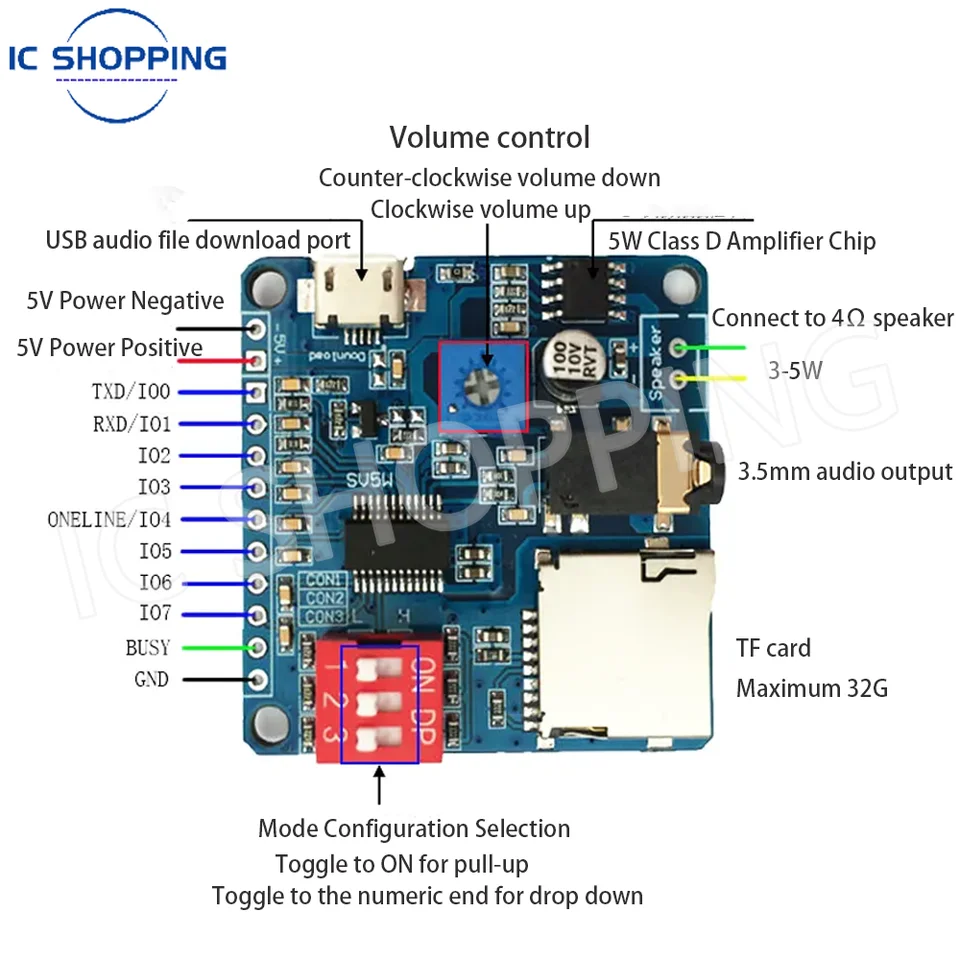

Technické špecifikácie: Model: DY-SV5W Audio Formáty: MP3, WAV riadiace rozhrania: UART Serial, IO Spúšťací napájací napájací napätie: DC 3.3V-5V Skladovanie: Podporuje USB Stiahnutie zvukových súborov do vstavaného Flash Flash Prevádzková teplota: -20 ℃ - 70 ℃ Rozmery: 40 mm*40 mm Hmotnosť: Približne 9,2 gramov Funkcie produktu: Podporuje formáty dekódovania MP3 a WAV. Sadzolové vzorky (KHZ): 8/11,025/12/16/22,05/24/32/44,1/48. 24-bitový výstup DAC s dynamickým rozsahom podporujúcim pomer 90dB a pomer signálu k šumu podporujúcim 85dB. , 3 ~ 5W reproduktory.Uart Serial Control for Functions Prehrávanie hlasu, môže ovládať hru, pozastavenie, výber stopy, úpravu hlasitosti atď., S maximálnou 65 535 skladbami a baudovou rýchlosťou 9600bit/s.supports IO spúšťacia funkcia prehrávania, funkcia prehrávania, 8 portov IO môže individuálne spustiť 8 skladieb alebo kombinovať, aby sa spustili 255 skladieb. ľahké nastavenia prepínača DIP.PIN Definície: PIN Názov: 5V Power Negative; Popis PIN: Pripojte sa k 5V napájaniu (GND). 5V Power pozitívne: Pripojte sa k 5V Power pozitívne.txd/io0: V režime IO Trigger je to vstupný PIN IO0; V riadiacom režime UART je to PIN TX, ktorý sa pripája k RX ovládacieho konca (MCU) .rxd/IO1: V režime IO Trigger je to vstupný PIN IO1; V režime riadenia UART je to PIN RX, ktorý sa pripája k TX ovládacieho konca (MCU) .IO2: IO Spúšťací režim Vstupný PIN IO2. IO3: IO Spúšťací režim Vstupný PIN IO3. IO4/ONE_LINE: IO Spúšťací režim Vstupný PIN IO4; ONE_LINE Single-Bus Serial Control Režim Dáta prijímajúce pin.io5: IO spúšťací režim Vstupný PIN PIN IO5. IO6: IO Spúšťací režim Vstupný PIN IO6. IO7: IO Spúšťací režim Vstupný PIN IO7. Busy: Výstupy nízkej úrovne (0V) Počas prehrávania trate, vysoká úroveň (3,3 V) na konci prehrávania.gnd: Referenčný terminál uzemnenia (pripojte sa k ovládaciemu koncu GND) .DIP SWINT Configuration: CON1: Prepnuté na koniec čísla konca konca čísla Pre nízku úroveň (rozbalenie), prepnuté na koniec pre vysokú úroveň (vytiahnutie) .con2: Prepnuté na koniec čísla pre nízku úroveň (rozťahovanie), prepnuté na koniec na konci pre vysokú úroveň (Pull- hore) .con3: prepnutý na koniec čísla pre nízku úroveň (rozbalenie), prepnutý na koniec pre vysokú úroveň (vytiahnutie).
